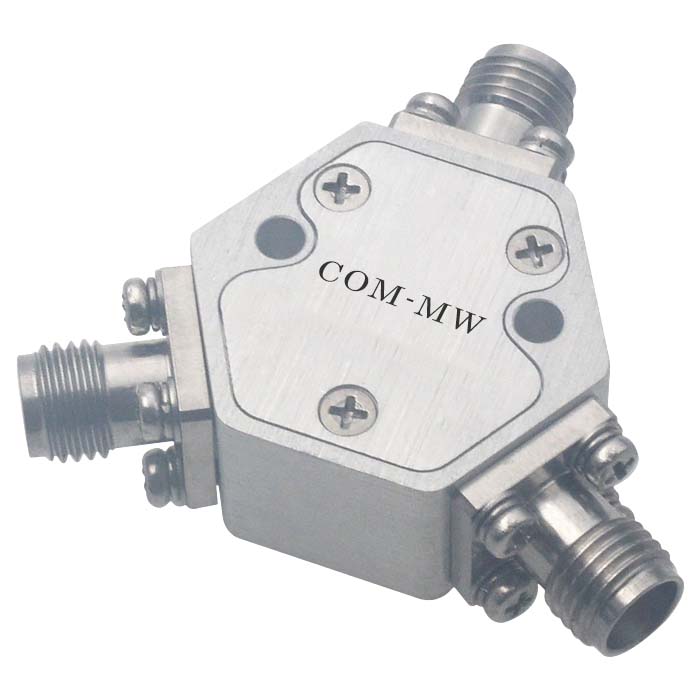

DC~26.5GHz, 10W, 2路, 0°, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 26.5 | GHz |
| 插入损耗 | 4.5 | dB | ||
| 理论损耗 | 6 | dB | ||
| 隔离度 | 5.5 | dB | ||
| 输入驻波比 | 1.5 | |||
| 输出驻波比 | 1.5 | |||
| 幅度平衡 | 0.5 | dB | ||
| 相位平衡 | 5 | ° |
| 功率容量 | 10W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-F |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

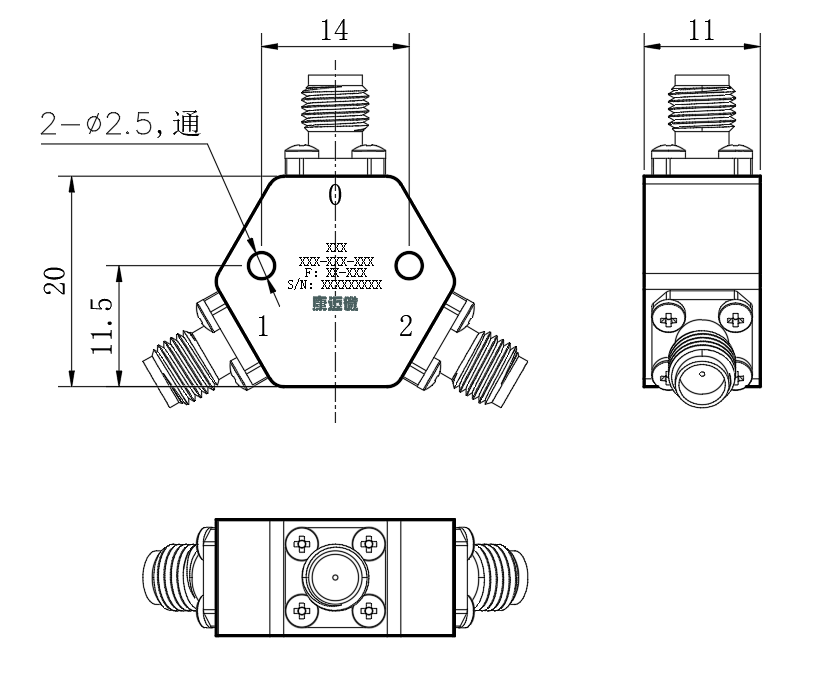

| 公共端口 | 0 |
| 分配端口 | 1，2 |

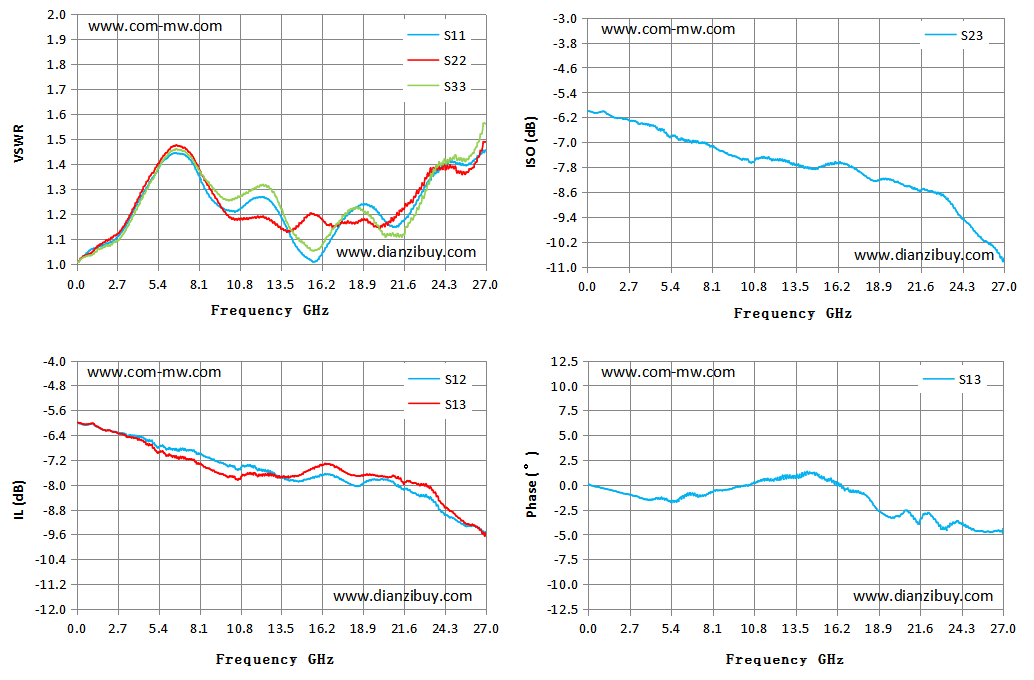

| Frequency GHz | S11 驻波 | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 损耗 dB | S23 隔离 dB | S13 相位 ° |
| 0.01 | 1.01 | 1.01 | 1.01 | -6.02 | -6.00 | -6.00 | -0.04 |
| 1.93 | 1.08 | 1.09 | 1.07 | -6.26 | -6.26 | -6.23 | -0.73 |
| 3.86 | 1.22 | 1.23 | 1.20 | -6.41 | -6.49 | -6.41 | -1.45 |
| 5.79 | 1.42 | 1.44 | 1.42 | -6.80 | -6.99 | -6.85 | -1.62 |
| 7.71 | 1.40 | 1.43 | 1.42 | -6.89 | -7.19 | -7.03 | -0.98 |
| 9.64 | 1.22 | 1.22 | 1.27 | -7.30 | -7.65 | -7.46 | -0.21 |
| 11.57 | 1.26 | 1.19 | 1.30 | -7.39 | -7.63 | -7.49 | 0.59 |
| 13.50 | 1.19 | 1.14 | 1.22 | -7.76 | -7.74 | -7.72 | 0.72 |
| 15.43 | 1.02 | 1.20 | 1.06 | -7.79 | -7.50 | -7.72 | 0.51 |
| 17.36 | 1.15 | 1.16 | 1.17 | -7.83 | -7.52 | -7.88 | -0.65 |
| 19.29 | 1.24 | 1.17 | 1.20 | -7.86 | -7.68 | -8.18 | -3.00 |
| 21.21 | 1.15 | 1.21 | 1.12 | -8.01 | -7.74 | -8.46 | -3.47 |
| 23.14 | 1.33 | 1.35 | 1.30 | -8.41 | -8.07 | -8.75 | -4.48 |
| 25.07 | 1.40 | 1.38 | 1.43 | -9.16 | -9.02 | -9.86 | -4.48 |
| 27.00 | 1.46 | 1.49 | 1.56 | -9.52 | -9.55 | -10.73 | -4.50 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
