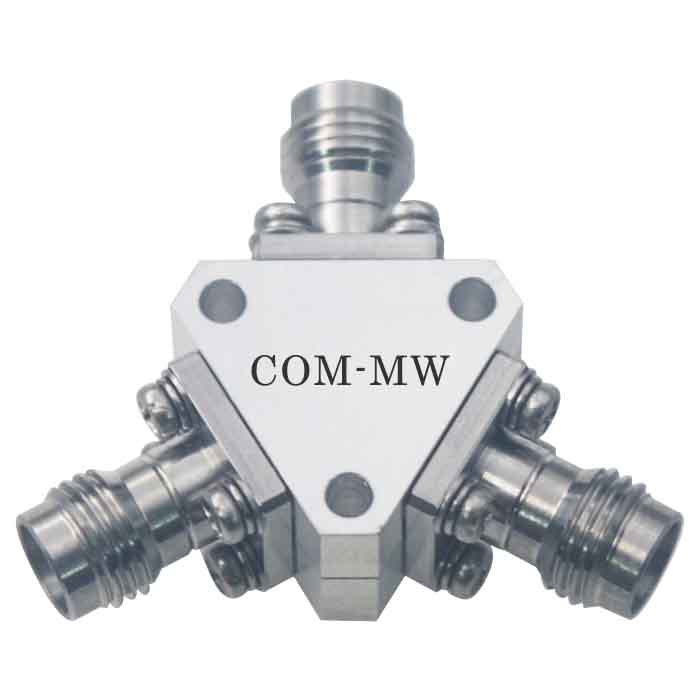

DC~26.5GHz, 功率容量0.5W, 2路, 相位0°, 2.92-F
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 26.5 | GHz |
| 插入损耗 | 7 | 7.5 | dB | |
| 隔离度 | 6 | dB | ||
| 输入驻波比 | 1.4 | |||
| 输出驻波比 | 1.4 | |||
| 幅度平衡 | 0.5 | dB | ||
| 相位平衡 | 5 | ° |
| 功率容量 | 0.5W |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 2.92-F |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
| 公共端口 | 0 |
| 分配端口 | 1，2 |

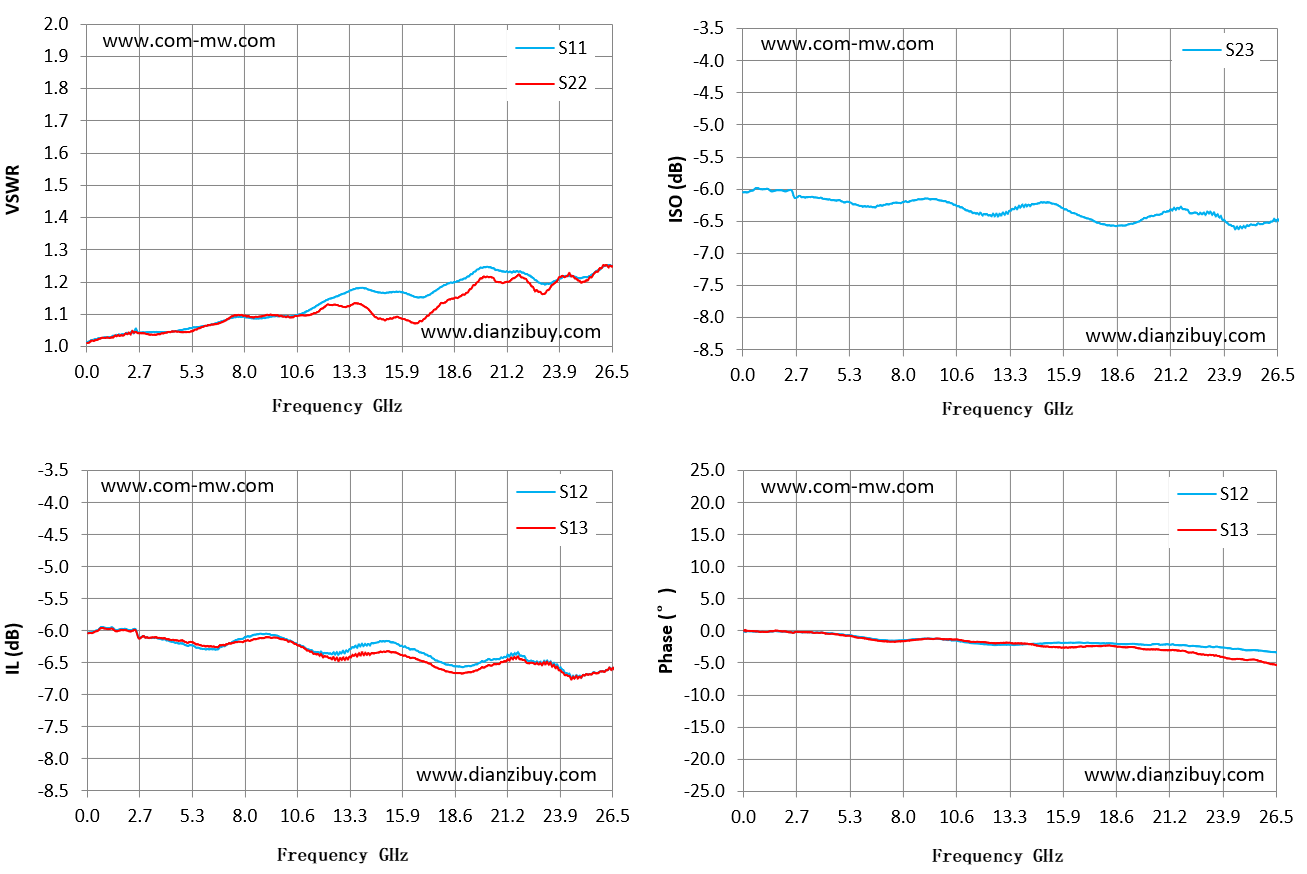

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 损耗 dB | S23 隔离 dB |
| 0.01 | 1.01 | 1.01 | -6.03 | -6.04 | -6.04 |
| 1.89 | 1.04 | 1.04 | -5.97 | -5.99 | -6.01 |
| 3.79 | 1.04 | 1.04 | -6.14 | -6.12 | -6.13 |
| 5.68 | 1.06 | 1.06 | -6.28 | -6.23 | -6.24 |
| 7.57 | 1.09 | 1.1 | -6.14 | -6.18 | -6.21 |
| 9.46 | 1.09 | 1.1 | -6.07 | -6.11 | -6.15 |
| 11.36 | 1.12 | 1.1 | -6.32 | -6.35 | -6.36 |
| 13.25 | 1.17 | 1.13 | -6.29 | -6.41 | -6.33 |
| 15.14 | 1.17 | 1.09 | -6.16 | -6.32 | -6.2 |
| 17.04 | 1.15 | 1.09 | -6.37 | -6.49 | -6.45 |
| 18.93 | 1.21 | 1.16 | -6.57 | -6.67 | -6.56 |
| 20.82 | 1.23 | 1.2 | -6.43 | -6.5 | -6.36 |
| 22.71 | 1.2 | 1.18 | -6.5 | -6.52 | -6.38 |
| 24.61 | 1.22 | 1.21 | -6.73 | -6.72 | -6.6 |
| 26.5 | 1.25 | 1.25 | -6.58 | -6.58 | -6.47 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
