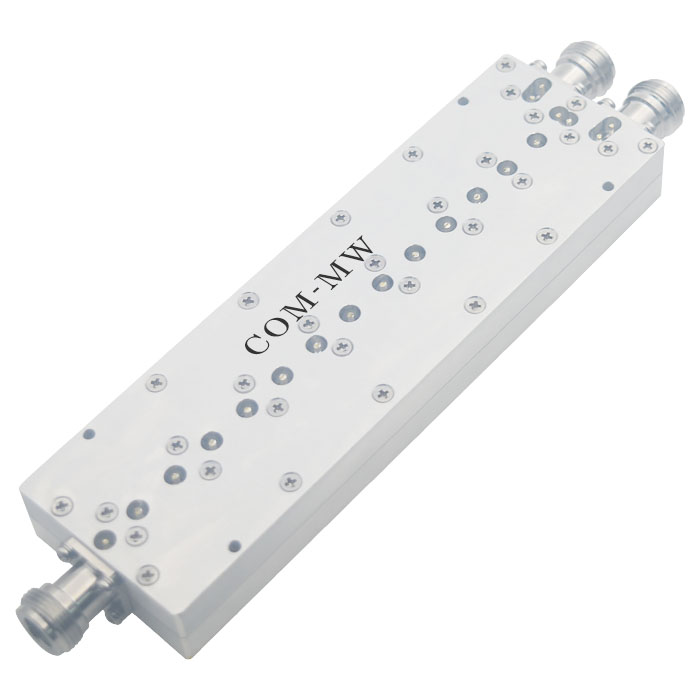

0.5~18GHz, 20W, 2路, 0°, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 0.5 | ~ | 18 | GHz |
| 插入损耗 | 1.2 | dB | ||
| 隔离度 | 17 | 20 | dB | |
| 输入驻波比 | 1.5 | |||
| 输出驻波比 | 1.4 | |||
| 幅度平衡 | 0.4 | dB | ||
| 相位平衡 | 6 | ° |
| 功率容量 | 20W |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | N-K |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 公共端口 | 0 |
| 分配端口 | 1，2 |

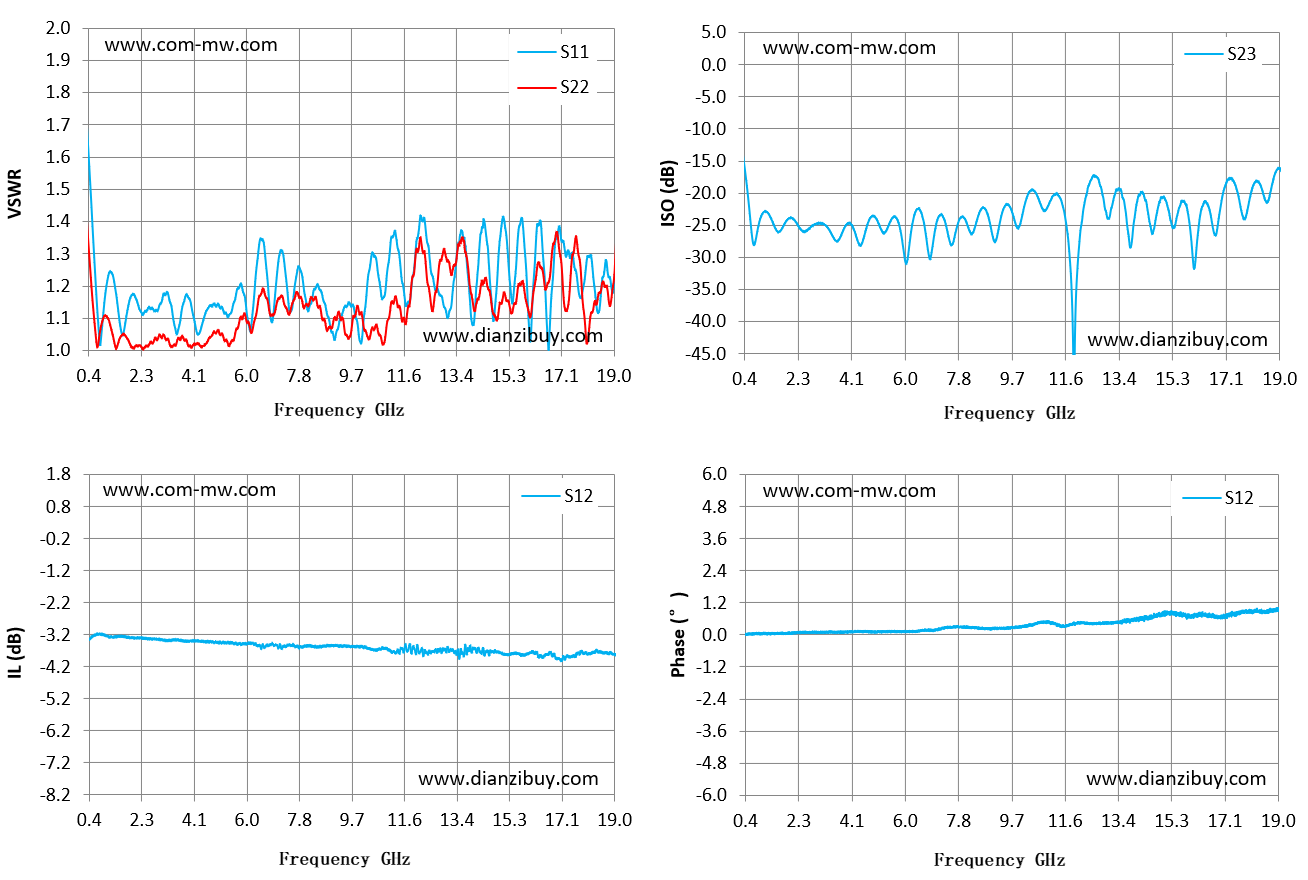

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S23 隔离 dB | S12 相位 ° |
|---|---|---|---|---|---|
| 0.4 | 1.58 | 1.3 | -3.36 | -15.7 | 0.02 |
| 1.73 | 1.11 | 1.04 | -3.28 | -25.35 | 0.04 |
| 3.06 | 1.18 | 1.05 | -3.38 | -24.69 | 0.08 |
| 4.39 | 1.08 | 1.01 | -3.41 | -28 | 0.11 |
| 5.71 | 1.2 | 1.08 | -3.49 | -24.09 | 0.1 |
| 7.04 | 1.22 | 1.14 | -3.52 | -25.34 | 0.18 |
| 8.37 | 1.19 | 1.16 | -3.58 | -25.84 | 0.28 |
| 9.7 | 1.14 | 1.06 | -3.57 | -22.99 | 0.25 |
| 11.03 | 1.28 | 1.1 | -3.68 | -21.18 | 0.45 |
| 12.36 | 1.35 | 1.24 | -3.75 | -18.76 | 0.44 |
| 13.69 | 1.35 | 1.34 | -3.7 | -24.98 | 0.51 |
| 15.01 | 1.38 | 1.15 | -3.77 | -20.96 | 0.82 |
| 16.34 | 1.39 | 1.27 | -3.87 | -21.69 | 0.75 |
| 17.67 | 1.25 | 1.35 | -3.78 | -23.01 | 0.81 |
| 19 | 1.2 | 1.21 | -3.8 | -16.22 | 1.01 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
