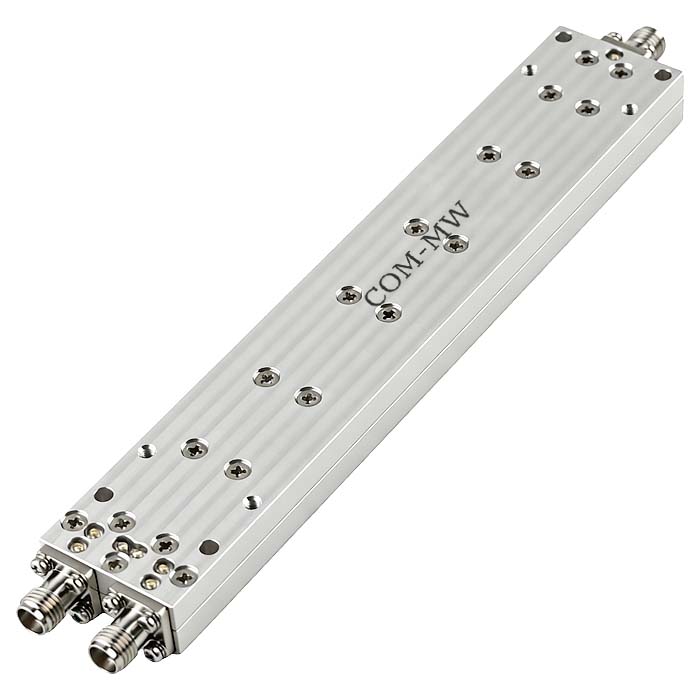

0.5~40GHz, 10W, 2路, 0°, 2.92
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.5 | ~ | 40 | GHz |
| 插入损耗 | 2 | dB | ||
| 理论损耗 | 3 | dB | ||
| 隔离度 | 14 | 18 | dB@0.5-1G | |
| 隔离度 | 15 | 18 | dB@1-40G | |
| 输入驻波比 | 1.5 | |||
| 输出驻波比 | 1.5 | |||
| 幅度平衡 | 0.7 | dB | ||
| 相位平衡 | ±5 | ° |
| 功率容量 | 10W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 2.92-F or K |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
| ROHS | 满足 |
| 公共端口 | 0 |
| 分配端口 | 1，2 |

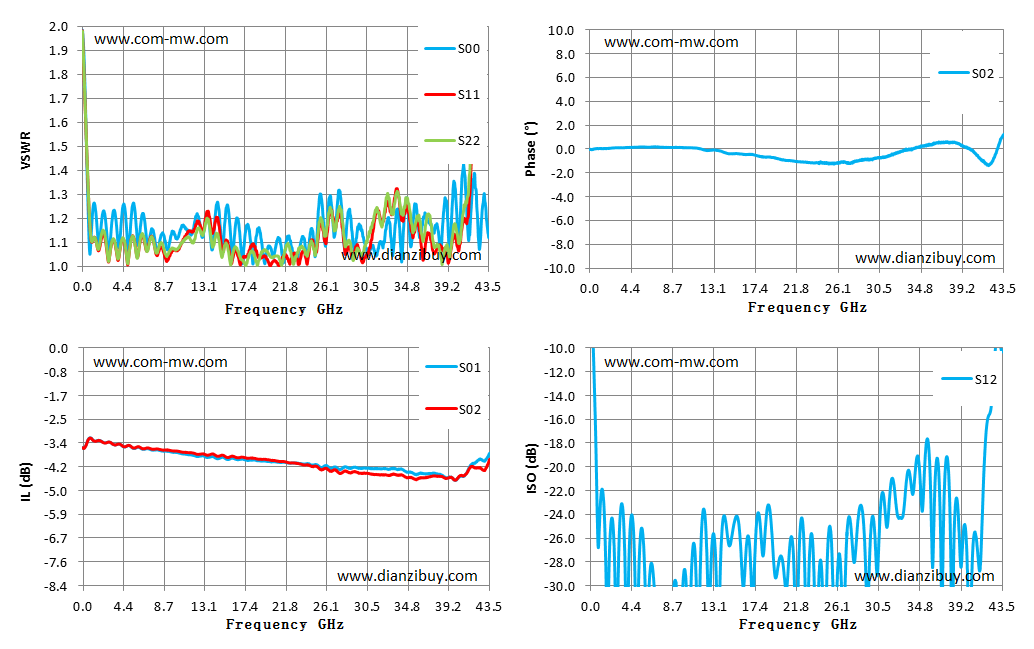

| Frequency GHz | S00 驻波 | S11 驻波 | S01 损耗 dB | S02 相位 ° | S12 隔离 dB |
| 0.01 | 1.99 | 1.98 | -3.52 | -0.03 | -3.57 |
| 3.12 | 1.17 | 1.09 | -3.38 | 0.12 | -25.00 |
| 6.22 | 1.17 | 1.11 | -3.55 | 0.17 | -30.19 |
| 9.33 | 1.10 | 1.04 | -3.67 | 0.14 | -34.83 |
| 12.44 | 1.21 | 1.19 | -3.83 | -0.11 | -30.92 |
| 15.54 | 1.26 | 1.11 | -3.94 | -0.38 | -24.23 |
| 18.65 | 1.13 | 1.06 | -3.98 | -0.67 | -23.69 |
| 21.76 | 1.08 | 1.04 | -4.05 | -1.05 | -37.80 |
| 24.86 | 1.06 | 1.07 | -4.12 | -1.19 | -34.89 |
| 27.97 | 1.11 | 1.11 | -4.20 | -1.03 | -27.47 |
| 31.07 | 1.08 | 1.14 | -4.26 | -0.64 | -23.28 |
| 34.18 | 1.02 | 1.19 | -4.30 | 0.11 | -21.51 |
| 37.29 | 1.17 | 1.11 | -4.43 | 0.58 | -24.28 |
| 40.39 | 1.14 | 1.09 | -4.52 | -0.27 | -26.60 |
| 43.50 | 1.12 | 2.27 | -3.72 | 1.26 | -10.26 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
