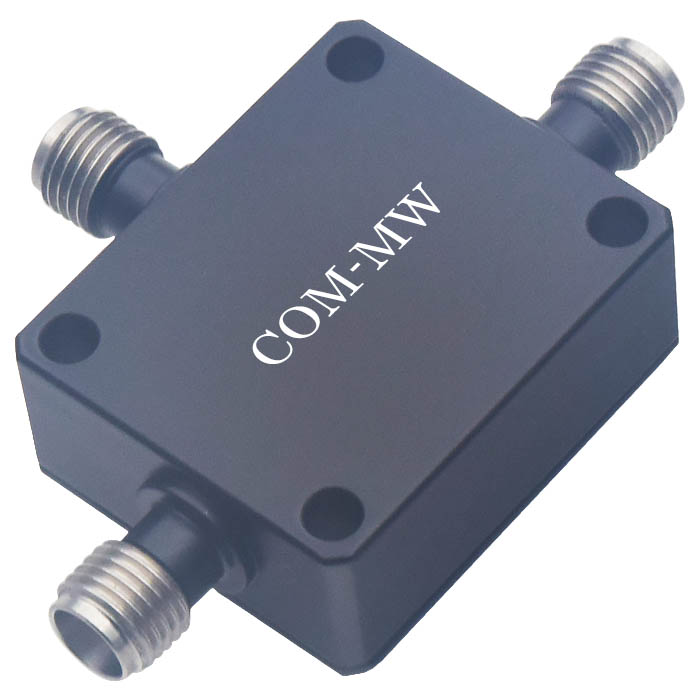

1~2GHz, 10W, 2路, 0°, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1 | ~ | 2 | GHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 20 | dB | ||
| 输入驻波比 | 1.3 | |||
| 输出驻波比 | 1.3 | |||
| 幅度平衡 | 0.3 | dB | ||
| 相位平衡 | 3 | ° |
| 功率容量 | 10W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-F |
| 表面 | 黑色烤漆 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

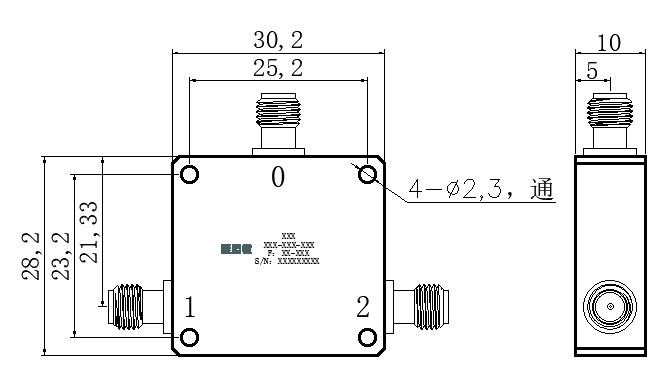

| 公共端口 | 0 |
| 分配端口 | 1,2 |

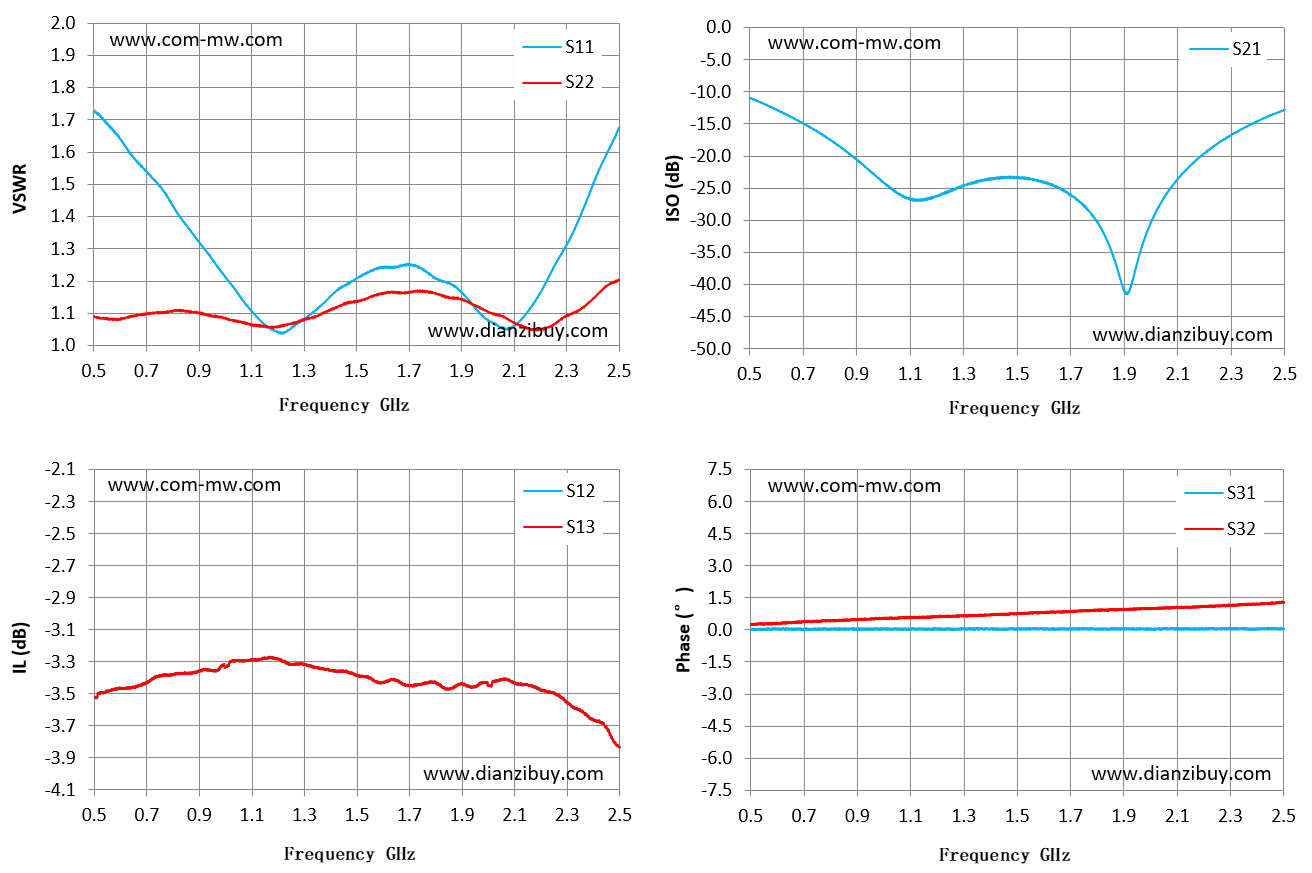

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 损耗 dB | S21 隔离 dB |
| 0.5 | 1.73 | 1.09 | -3.53 | -3.53 | -10.88 |
| 0.64 | 1.59 | 1.09 | -3.46 | -3.46 | -13.56 |
| 0.79 | 1.45 | 1.11 | -3.38 | -3.38 | -17.15 |
| 0.93 | 1.29 | 1.09 | -3.35 | -3.35 | -21.6 |
| 1.07 | 1.14 | 1.07 | -3.3 | -3.3 | -26.18 |
| 1.21 | 1.04 | 1.06 | -3.29 | -3.29 | -26.01 |
| 1.36 | 1.12 | 1.09 | -3.35 | -3.35 | -23.84 |
| 1.5 | 1.21 | 1.14 | -3.38 | -3.38 | -23.31 |
| 1.64 | 1.24 | 1.17 | -3.41 | -3.41 | -24.65 |
| 1.79 | 1.22 | 1.16 | -3.43 | -3.43 | -29.74 |
| 1.93 | 1.14 | 1.13 | -3.46 | -3.46 | -39.42 |
| 2.07 | 1.05 | 1.08 | -3.41 | -3.41 | -25.1 |
| 2.21 | 1.18 | 1.05 | -3.48 | -3.48 | -19.17 |
| 2.36 | 1.42 | 1.12 | -3.61 | -3.61 | -15.29 |
| 2.5 | 1.68 | 1.2 | -3.83 | -3.83 | -12.73 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
