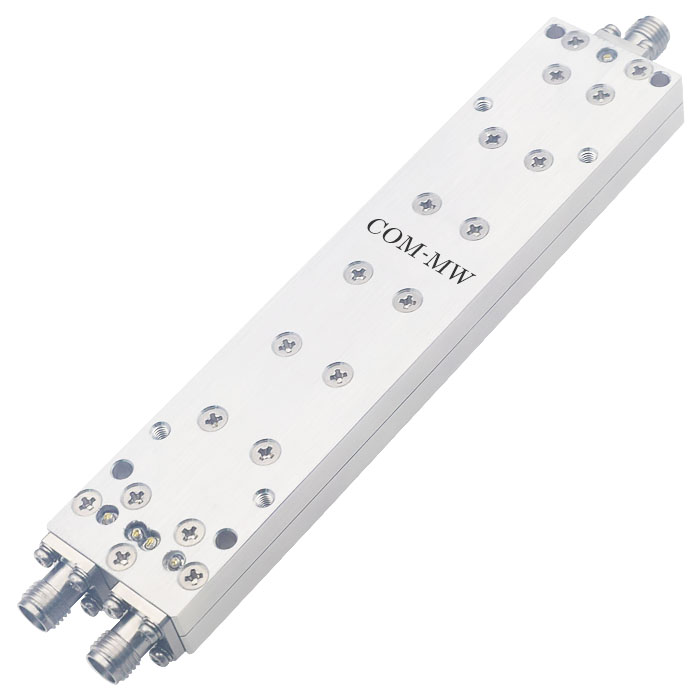

1~40GHz, 15W, 2路, 0°, 2.92
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1 | ~ | 40 | GHz |
| 插入损耗 | 1 | dB@1G~18G | ||
| 插入损耗 | 1.8 | dB@18G~40G | ||
| 隔离度 | 17 | dB@1G~37G | ||
| 隔离度 | 14 | dB@37G~40G | ||
| 输入驻波比 | 1.4 | |||
| 输出驻波比 | 1.4 | |||
| 幅度平衡 | 0.5 | dB | ||
| 相位平衡 | 5 | ° |
| 功率容量 | 15W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 2.92-K |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

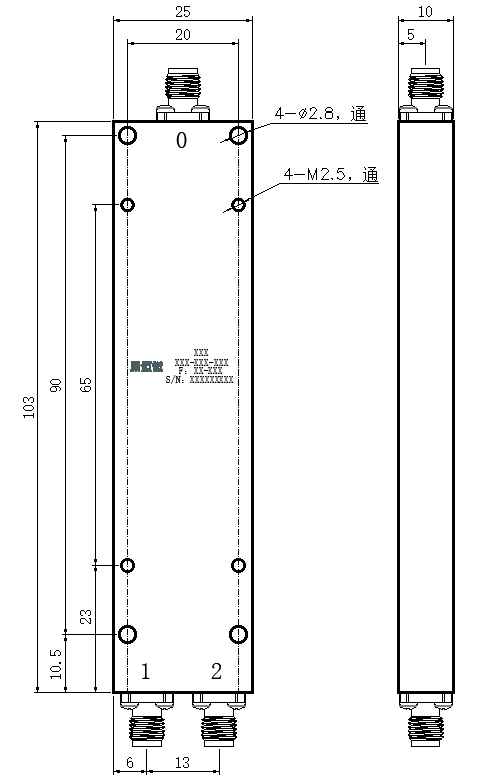

| 公共端口 | 0 |
| 分配端口 | 1，2 |

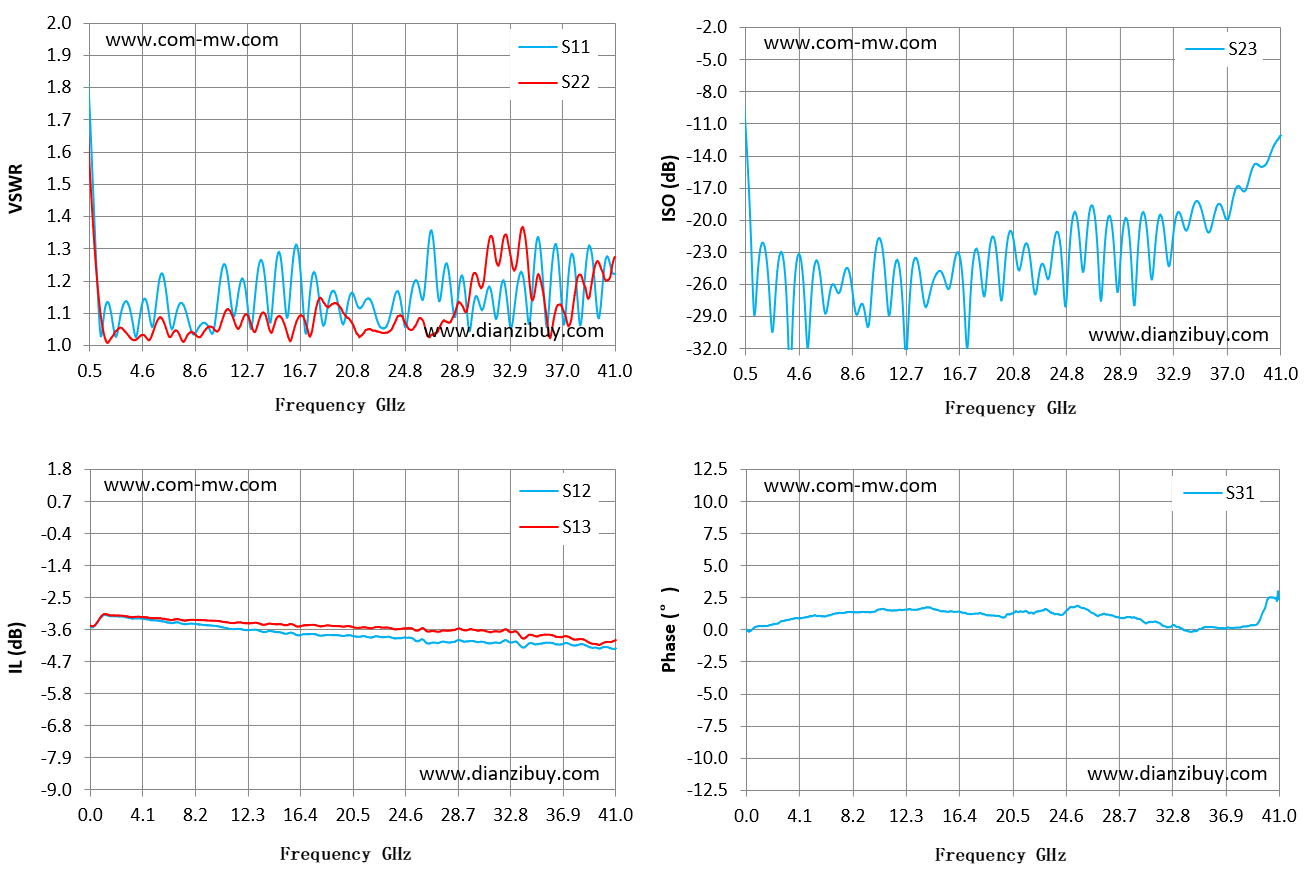

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 损耗 dB | S23 隔离 dB | S31 相位 ° |
|---|---|---|---|---|---|---|
| 0.5 | 1.7 | 1.52 | -3.39 | -3.39 | -10.9 | 0.12 |
| 3.39 | 1.13 | 1.03 | -3.22 | -3.16 | -23.79 | 0.83 |
| 6.29 | 1.19 | 1.06 | -3.36 | -3.26 | -26.5 | 1.12 |
| 9.18 | 1.07 | 1.04 | -3.44 | -3.28 | -28.03 | 1.39 |
| 12.07 | 1.19 | 1.06 | -3.59 | -3.37 | -23.85 | 1.57 |
| 14.96 | 1.28 | 1.09 | -3.69 | -3.41 | -25.04 | 1.47 |
| 17.86 | 1.23 | 1.1 | -3.78 | -3.47 | -22.98 | 1.28 |
| 20.75 | 1.16 | 1.07 | -3.82 | -3.53 | -21.56 | 1.46 |
| 23.64 | 1.09 | 1.04 | -3.87 | -3.56 | -24.02 | 1.29 |
| 26.54 | 1.27 | 1.03 | -4.04 | -3.65 | -19.19 | 1.37 |
| 29.43 | 1.17 | 1.11 | -3.98 | -3.61 | -20.29 | 1.02 |
| 32.32 | 1.2 | 1.32 | -3.95 | -3.59 | -22.71 | 0.24 |
| 35.21 | 1.32 | 1.21 | -4.06 | -3.79 | -19.95 | 0.19 |
| 38.11 | 1.16 | 1.21 | -4.09 | -3.92 | -17.22 | 0.21 |
| 41 | 1.22 | 1.27 | -4.22 | -3.95 | -12.1 | 2.41 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
