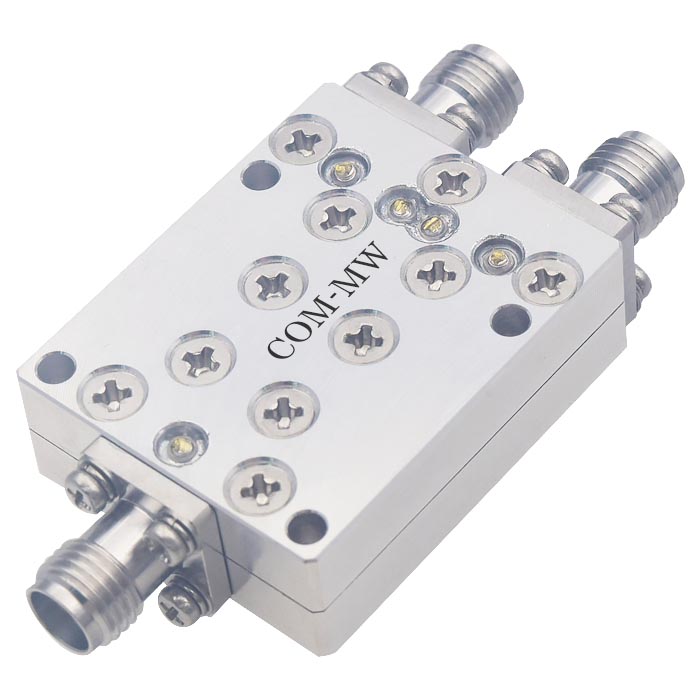

2~18GHz, 15W, 2路, 相位0°, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，小体积。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2 | ~ | 18 | GHz |
| 插入损耗 | 0.7 | dB | ||
| 隔离度 | 17 | 20 | dB | |
| 输入驻波比 | 1.3 | |||
| 输出驻波比 | 1.3 | |||
| 幅度平衡 | 0.3 | dB | ||
| 相位平衡 | 5 | ° |
| 功率容量 | 15W |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |

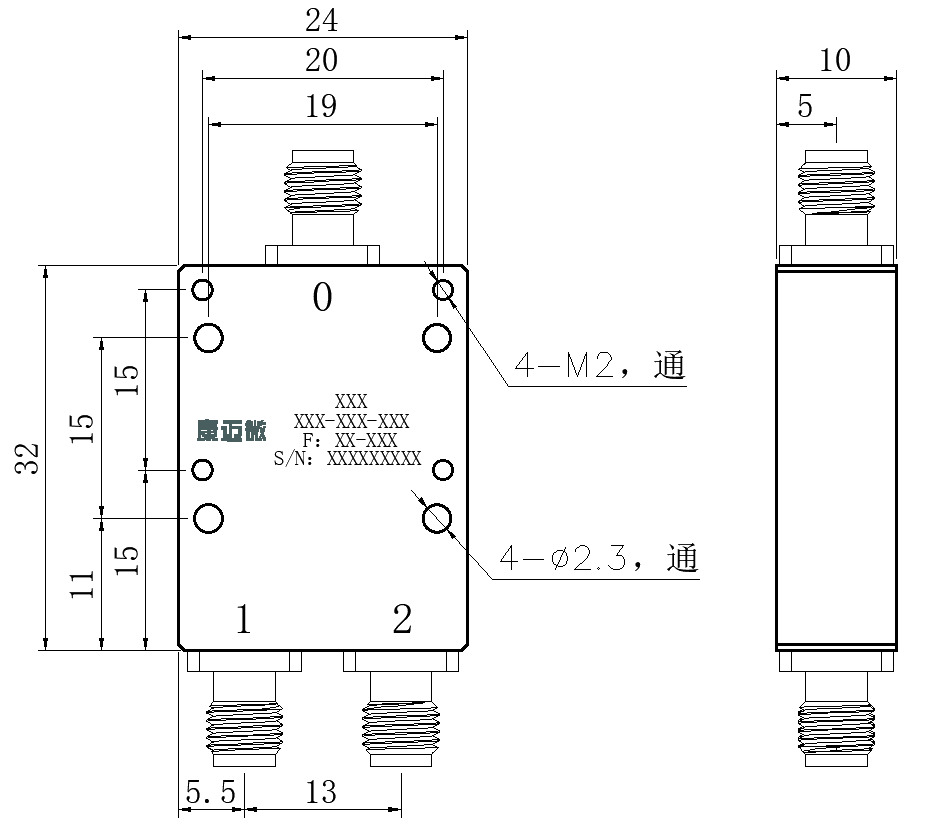

| 公共端口 | 0 |
| 分配端口 | 1,2 |

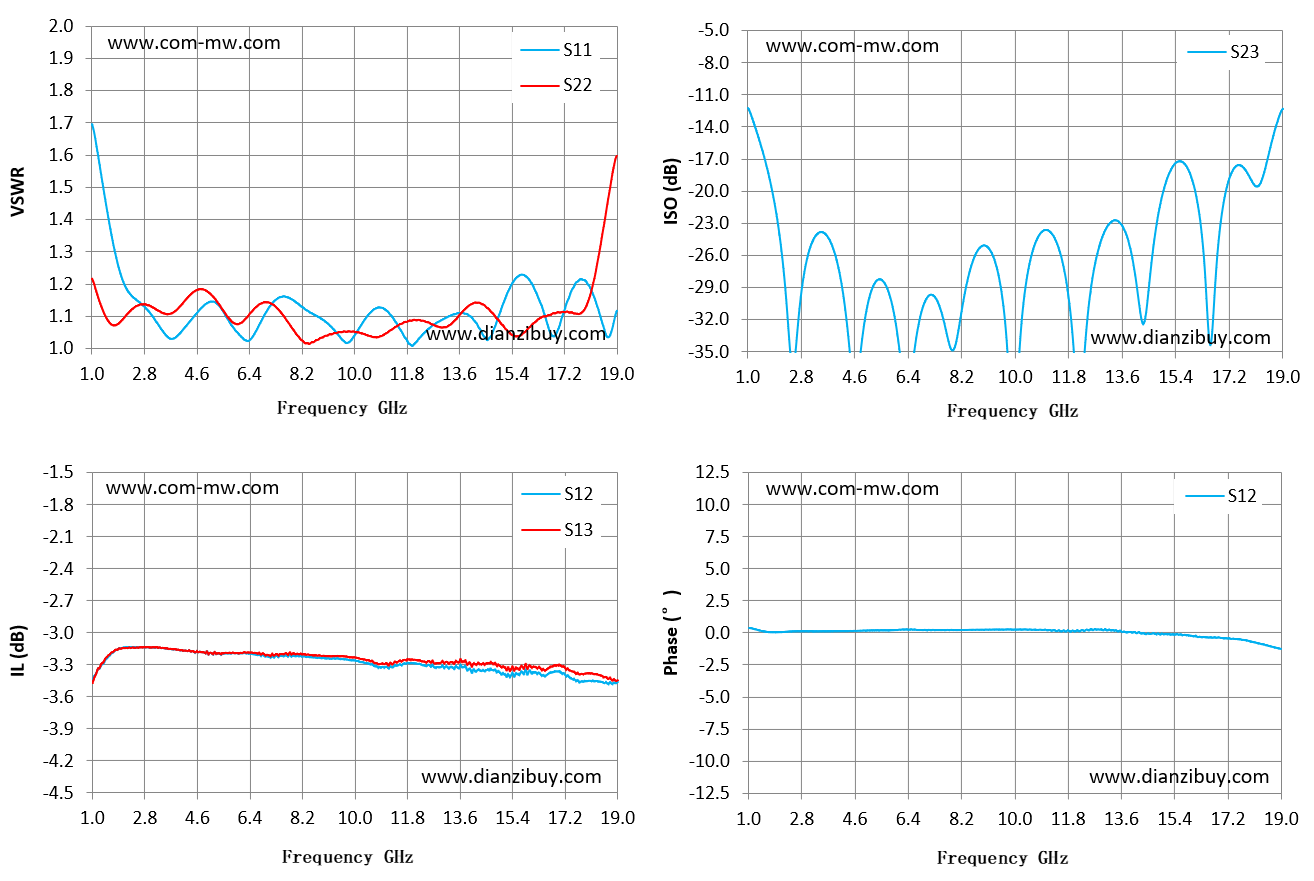

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 损耗 dB | S23 隔离 dB |
|---|---|---|---|---|---|
| 1 | 1.7 | 1.22 | -3.45 | -3.48 | -12.24 |
| 2.29 | 1.17 | 1.11 | -3.13 | -3.14 | -30.14 |
| 3.57 | 1.04 | 1.11 | -3.15 | -3.15 | -23.92 |
| 4.86 | 1.14 | 1.18 | -3.19 | -3.19 | -33.46 |
| 6.14 | 1.04 | 1.08 | -3.19 | -3.19 | -35.82 |
| 7.43 | 1.16 | 1.12 | -3.21 | -3.2 | -30.6 |
| 8.71 | 1.1 | 1.03 | -3.23 | -3.22 | -25.64 |
| 10 | 1.04 | 1.05 | -3.26 | -3.24 | -46.55 |
| 11.29 | 1.1 | 1.06 | -3.32 | -3.3 | -24.23 |
| 12.57 | 1.06 | 1.08 | -3.31 | -3.28 | -28.49 |
| 13.86 | 1.11 | 1.13 | -3.35 | -3.3 | -25.27 |
| 15.14 | 1.15 | 1.07 | -3.39 | -3.33 | -18.57 |
| 16.43 | 1.13 | 1.1 | -3.4 | -3.35 | -30.01 |
| 17.71 | 1.21 | 1.11 | -3.46 | -3.39 | -17.92 |
| 19 | 1.12 | 1.6 | -3.46 | -3.45 | -12.3 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
