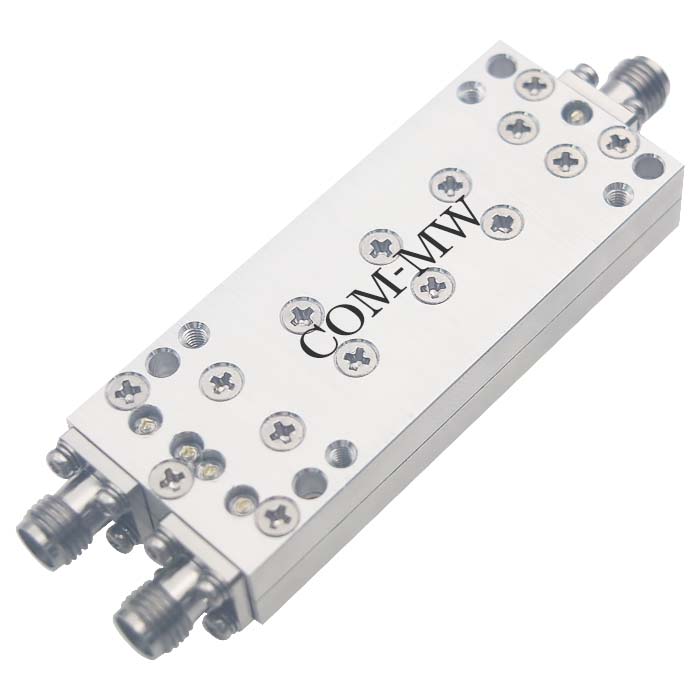

2~40GHz, 15W, 2路, 0°, 2.92
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2 | ~ | 40 | GHz |
| 插入损耗 | 1.2 | dB | ||
| 隔离度 | 16 | 19 | dB | |
| 输入驻波比 | 1.4 | |||
| 输出驻波比 | 1.4 | |||
| 幅度平衡 | 0.5 | dB | ||
| 相位平衡 | 5 | ° |
| 功率容量 | 15W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 2.92-K |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 公共端口 | 0 |
| 分配端口 | 1，2 |

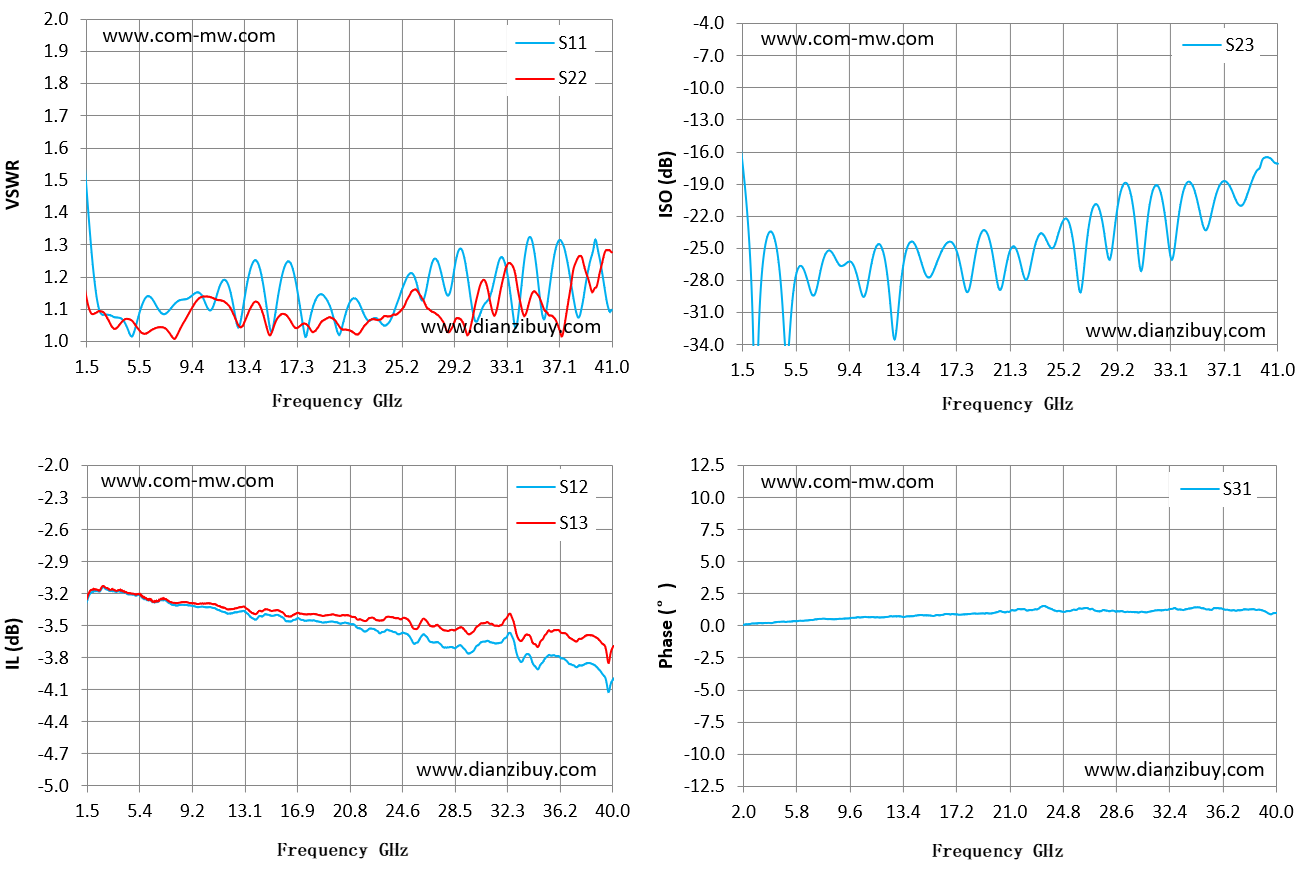

| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S23 隔离 dB | S31 相位 ° |
|---|---|---|---|---|---|
| 1.5 | 1.48 | -3.28 | -3.25 | -16.97 | 0.19 |
| 4.32 | 1.06 | -3.19 | -3.19 | -28.42 | 0.3 |
| 7.14 | 1.09 | -3.26 | -3.25 | -27.75 | 0.52 |
| 9.96 | 1.15 | -3.32 | -3.29 | -27.53 | 0.64 |
| 12.79 | 1.06 | -3.37 | -3.33 | -33.18 | 0.76 |
| 15.61 | 1.06 | -3.41 | -3.36 | -27.06 | 0.79 |
| 18.43 | 1.09 | -3.46 | -3.4 | -27.41 | 0.97 |
| 21.25 | 1.12 | -3.51 | -3.43 | -25.14 | 1.22 |
| 24.07 | 1.05 | -3.56 | -3.43 | -24.57 | 1.27 |
| 26.89 | 1.13 | -3.66 | -3.51 | -24.68 | 1.35 |
| 29.71 | 1.29 | -3.75 | -3.57 | -18.86 | 1.09 |
| 32.54 | 1.25 | -3.57 | -3.39 | -20.76 | 1.34 |
| 35.36 | 1.22 | -3.77 | -3.54 | -22.27 | 1.26 |
| 38.18 | 1.12 | -3.85 | -3.59 | -20.96 | 1.3 |
| 41 | 1.1 | -3.96 | -3.68 | -17.07 | 0.72 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
