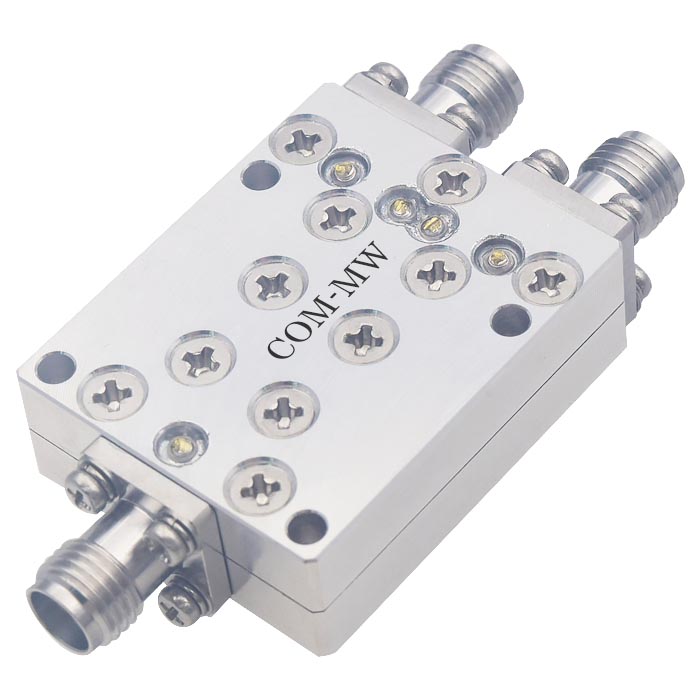

2~6GHz, 15W, 2路, 0°, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2 | ~ | 6 | GHz |
| 插入损耗 | 0.25 | dB | ||
| 隔离度 | 20 | dB | ||
| 输入驻波比 | 1.3 | |||
| 输出驻波比 | 1.3 | |||
| 幅度平衡 | 0.2 | dB | ||
| 相位平衡 | 3 | ° |
| 功率容量 | 15W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
| 公共端口 | 0 |
| 分配端口 | 1，2 |

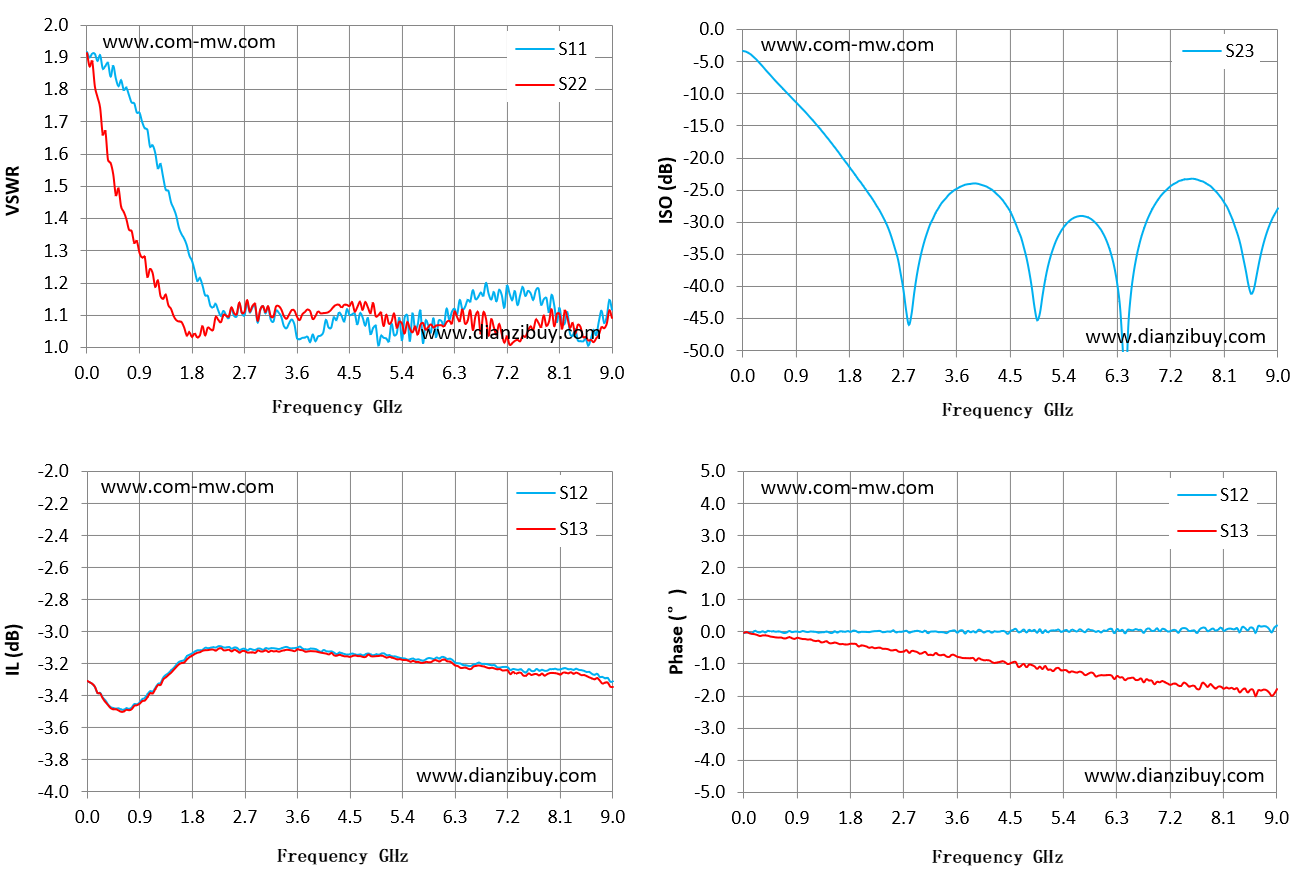

| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S23 隔离 dB | S13 相位 ° |
| 0.01 | 1.92 | -3.31 | -3.30 | -3.32 | -0.04 |
| 0.64 | 1.80 | -3.48 | -3.50 | -8.78 | -0.18 |
| 1.29 | 1.57 | -3.32 | -3.33 | -15.02 | -0.28 |
| 1.93 | 1.21 | -3.12 | -3.13 | -22.62 | -0.38 |
| 2.57 | 1.10 | -3.10 | -3.12 | -34.33 | -0.56 |
| 3.21 | 1.08 | -3.10 | -3.12 | -29.43 | -0.73 |
| 3.86 | 1.02 | -3.11 | -3.12 | -24.00 | -0.83 |
| 4.50 | 1.12 | -3.14 | -3.15 | -27.68 | -1.01 |
| 5.14 | 1.03 | -3.15 | -3.16 | -36.84 | -1.18 |
| 5.79 | 1.01 | -3.18 | -3.19 | -29.08 | -1.35 |
| 6.43 | 1.15 | -3.20 | -3.22 | -49.93 | -1.42 |
| 7.07 | 1.18 | -3.22 | -3.23 | -25.46 | -1.54 |
| 7.71 | 1.18 | -3.23 | -3.26 | -23.52 | -1.77 |
| 8.36 | 1.04 | -3.24 | -3.26 | -31.97 | -1.76 |
| 9.00 | 1.12 | -3.31 | -3.34 | -27.79 | -1.79 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
