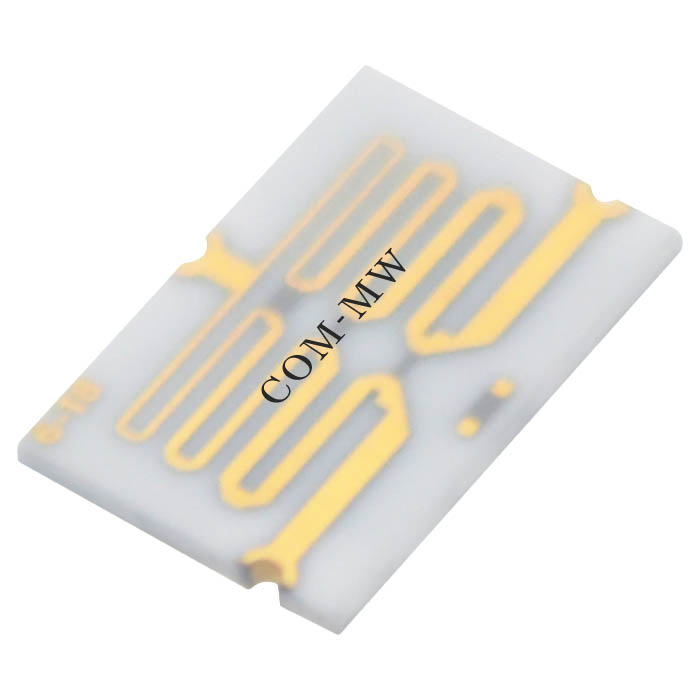

6~18GHz, 5W, 2路, 相位0°, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 6 | ~ | 18 | GHz |
| 插入损耗 | 0.6 | dB | ||
| 隔离度 | 18 | dB | ||
| 输入驻波比 | 1.5 | |||
| 输出驻波比 | 1.5 | |||
| 幅度平衡 | 0.4 | dB | ||
| 相位平衡 | ±6 | ° |
| 功率容量 | 5W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |

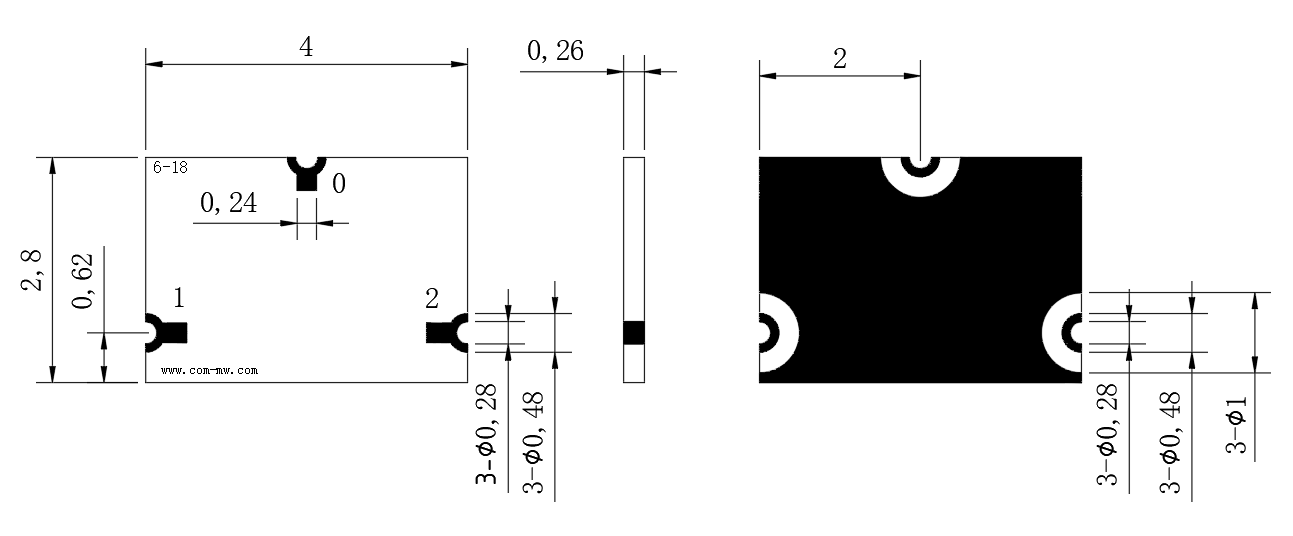

| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 公共端口 | 0 |
| 分配端口 | 1，2 |

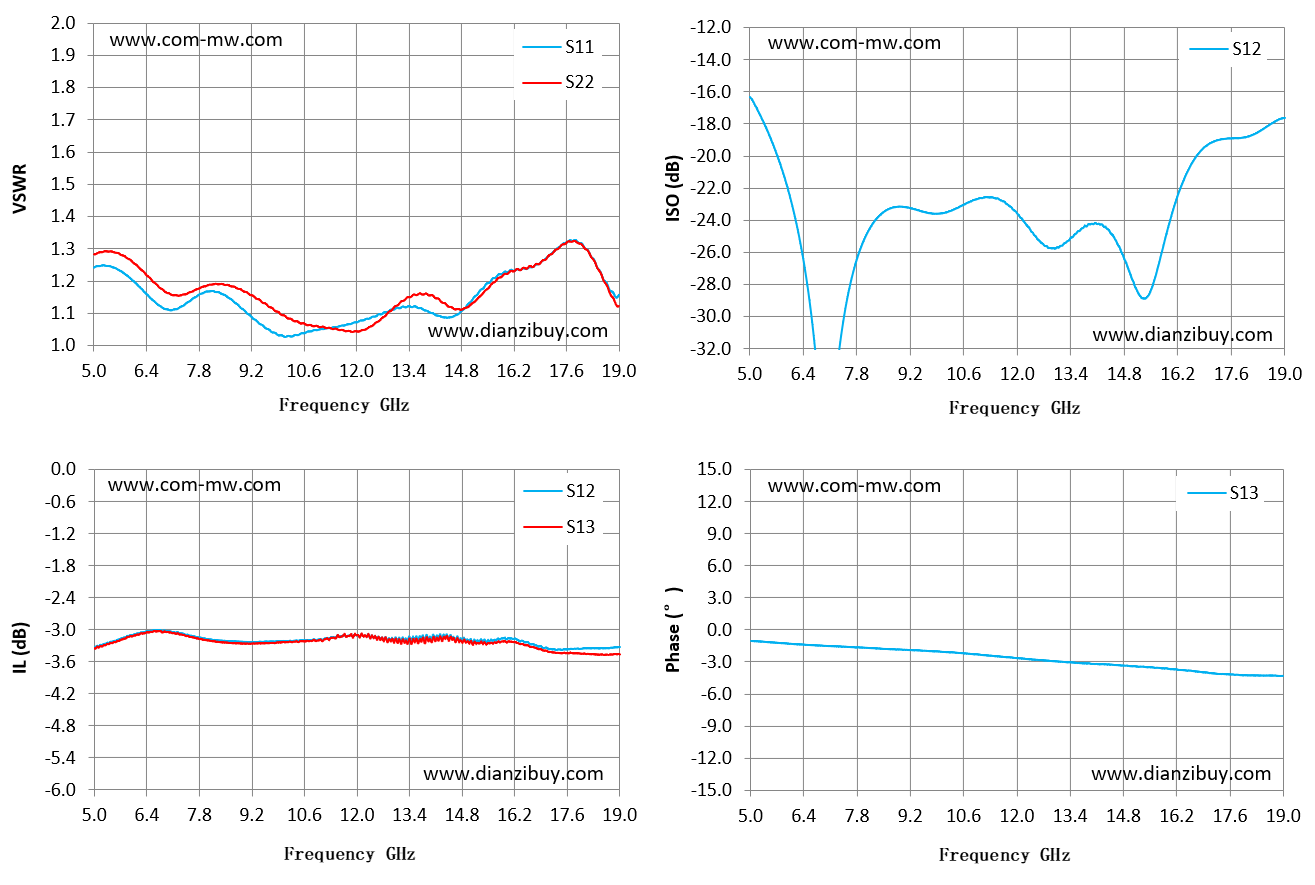

| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S12 隔离 dB | S13 相位 ° |
| 5 | 1.24 | -3.32 | -3.34 | -16.35 | -1.04 |
| 6 | 1.2 | -3.1 | -3.12 | -22.12 | -1.29 |
| 7 | 1.11 | -3.03 | -3.05 | -38.45 | -1.5 |
| 8 | 1.17 | -3.18 | -3.19 | -25.17 | -1.67 |
| 9 | 1.11 | -3.23 | -3.26 | -23.19 | -1.85 |
| 10 | 1.03 | -3.22 | -3.23 | -23.61 | -2.04 |
| 11 | 1.05 | -3.18 | -3.19 | -22.67 | -2.3 |
| 12 | 1.07 | -3.11 | -3.1 | -23.62 | -2.63 |
| 13 | 1.11 | -3.19 | -3.22 | -25.79 | -2.92 |
| 14 | 1.1 | -3.15 | -3.21 | -24.26 | -3.16 |
| 15 | 1.13 | -3.21 | -3.24 | -27.68 | -3.38 |
| 16 | 1.23 | -3.18 | -3.23 | -24.02 | -3.62 |
| 17 | 1.26 | -3.34 | -3.39 | -19.3 | -3.96 |
| 18 | 1.32 | -3.36 | -3.44 | -18.84 | -4.21 |
| 19 | 1.16 | -3.33 | -3.45 | -17.66 | -4.26 |

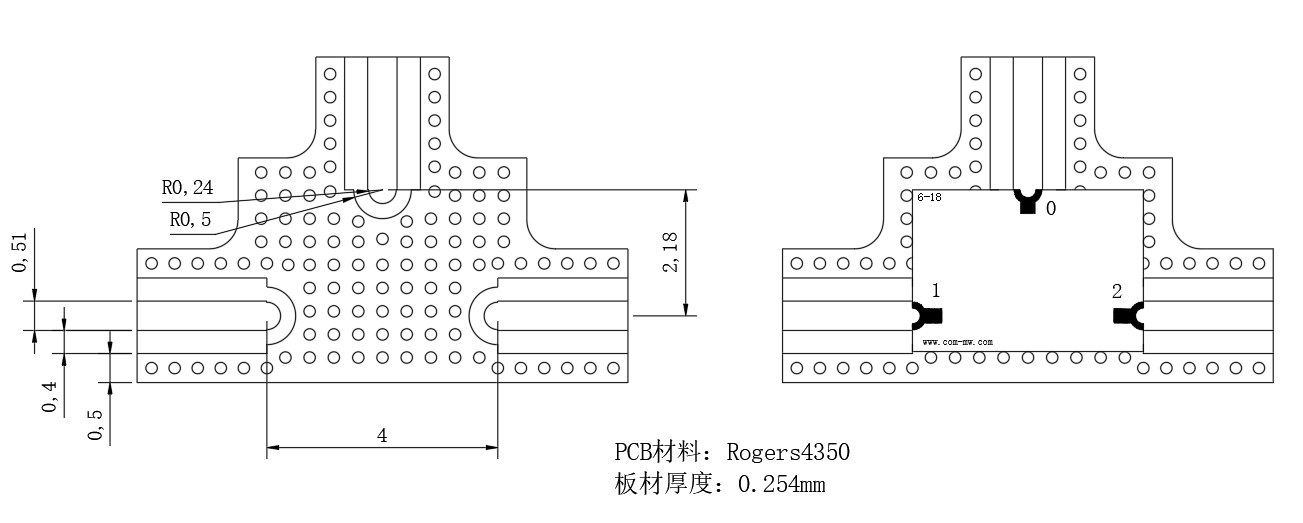

| 1 | 芯片建议分腔使用，单侧距侧壁小于0.6mm，表面距上盖1.5-3mm |
| 2 | 支持190°回流焊 |
