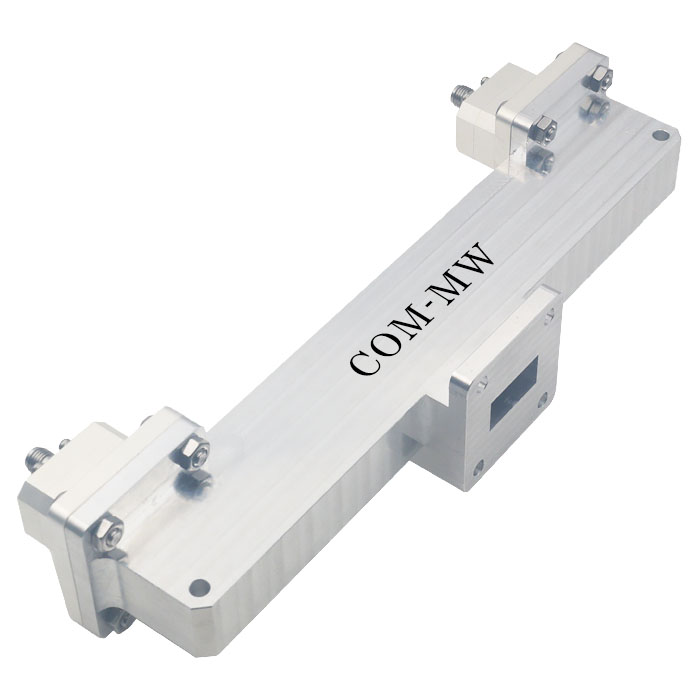

10.6~12.8GHz, 200W, 2路, 0°, 波导口, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 10.6 | ~ | 12.8 | GHz |
| 插入损耗 | 0.5 | dB | ||
| 理论损耗 | 3 | dB | ||
| 隔离度 | 5 | dB | ||
| 公共端驻波比 | 1.3 | |||
| 分配端驻波比 | 无 | |||
| 幅度平衡 | 0.3 | dB | ||
| 相位平衡 | 3 | ° |
| 公共端功率容量 | 200W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 公共端接口形式 | 波导口 |
| 分配端接口形式 | SMA-F or K |
| 波导口型号 | BJ120 or WR75 |
| 波导法兰 | FBP120 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
| 公共端口 | 0 |
| 分配端口 | 1，2 |

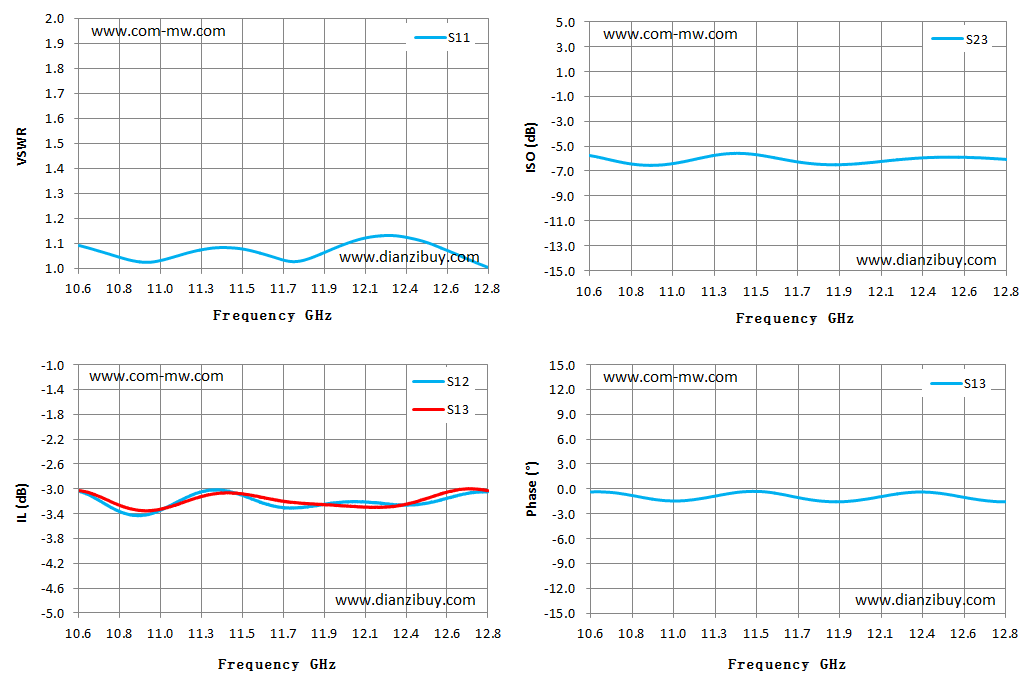

| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S23 隔离 dB | S13 相位 ° |
| 10.60 | 1.09 | -2.88 | -2.88 | -5.74 | -0.36 |
| 10.76 | 1.06 | -3.12 | -3.03 | -6.26 | -0.57 |
| 10.91 | 1.03 | -3.28 | -3.19 | -6.54 | -1.17 |
| 11.07 | 1.04 | -3.15 | -3.16 | -6.32 | -1.44 |
| 11.23 | 1.07 | -2.92 | -3.00 | -5.82 | -0.98 |
| 11.39 | 1.09 | -2.88 | -2.91 | -5.57 | -0.38 |
| 11.54 | 1.07 | -3.02 | -2.96 | -5.82 | -0.39 |
| 11.70 | 1.04 | -3.15 | -3.05 | -6.26 | -1.05 |
| 11.86 | 1.05 | -3.13 | -3.09 | -6.48 | -1.53 |
| 12.01 | 1.09 | -3.07 | -3.12 | -6.41 | -1.39 |
| 12.17 | 1.13 | -3.07 | -3.14 | -6.18 | -0.79 |
| 12.33 | 1.13 | -3.11 | -3.11 | -5.96 | -0.38 |
| 12.49 | 1.10 | -3.07 | -2.99 | -5.88 | -0.66 |
| 12.64 | 1.06 | -2.95 | -2.86 | -5.92 | -1.25 |
| 12.80 | 1.01 | -2.90 | -2.88 | -6.06 | -1.55 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
