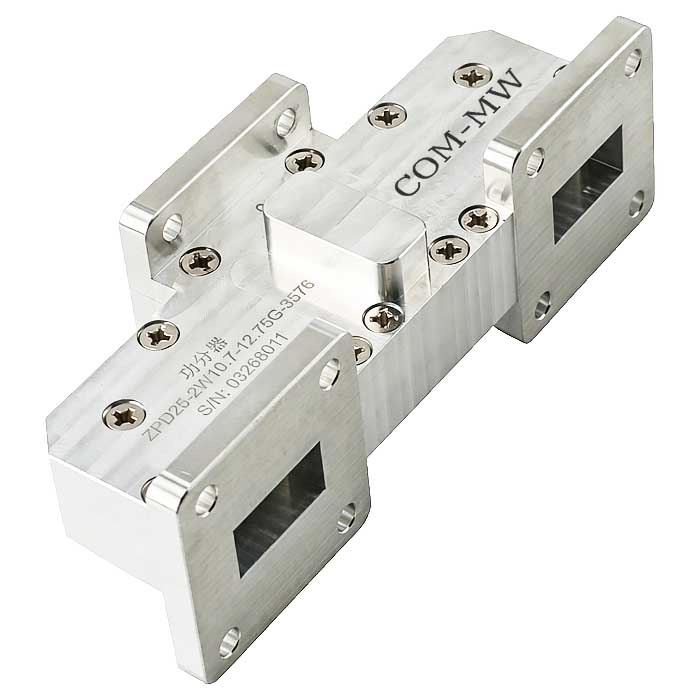

10.7~13.5GHz, 500W, 2路, 0°, 波导口
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 10.7 | ~ | 13.5 | GHz |
| 插入损耗 | 0.3 | dB | ||
| 理论损耗 | 3 | dB | ||
| 隔离度 | 6 | dB | ||
| 公共端驻波比 | 1.2 | |||
| 分配端驻波比 | 无 | |||
| 幅度平衡 | 0.3 | dB | ||
| 相位平衡 | 3 | ° |
| 功率容量 | 500W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 接口形式 | 波导口 |

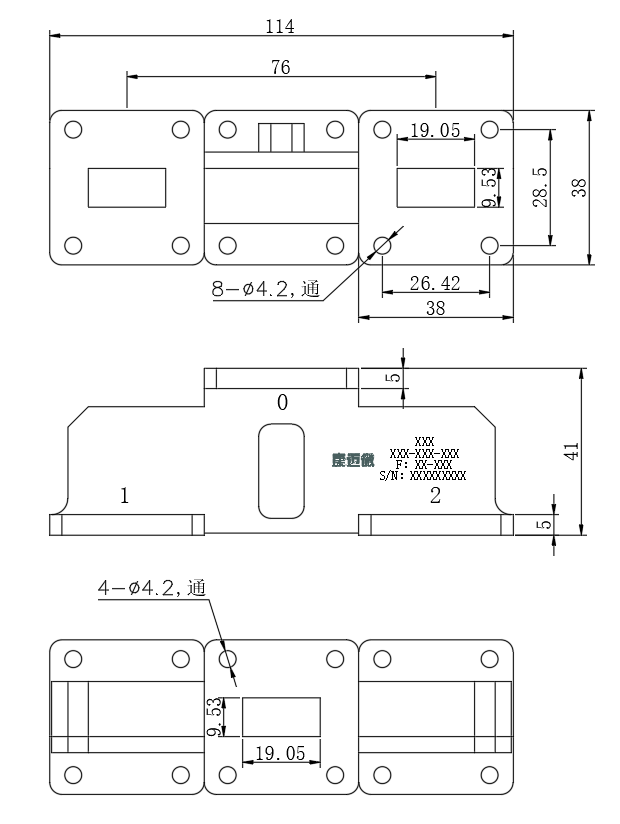

| 波导口型号 | BJ120 or WR75 |
| 波导法兰 | FBP120 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
| 公共端口 | 0 |
| 分配端口 | 1，2 |

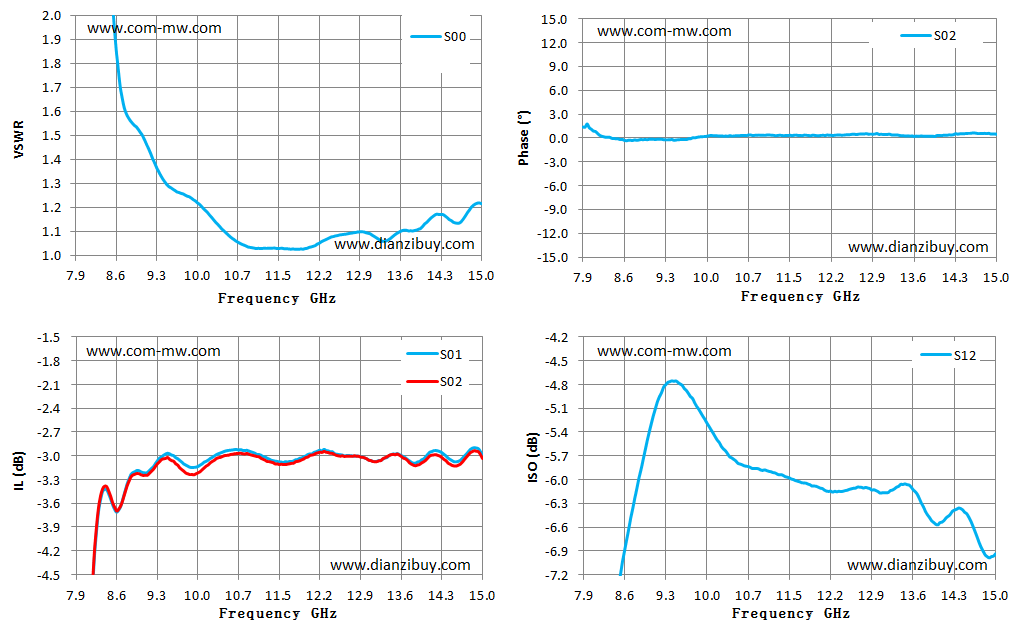

| Frequency GHz | S00 驻波 | S01 损耗 dB | S02 损耗 dB | S02 相位 ° | S12 隔离 dB |
| 7.90 | 27.52 | -12.10 | -12.41 | 1.40 | -38.35 |
| 8.41 | 2.59 | -3.42 | -3.38 | -0.03 | -7.95 |
| 8.91 | 1.55 | -3.21 | -3.24 | -0.18 | -5.87 |
| 9.42 | 1.33 | -3.01 | -3.05 | -0.20 | -4.76 |
| 9.93 | 1.24 | -3.15 | -3.24 | 0.17 | -5.16 |
| 10.44 | 1.12 | -2.96 | -3.02 | 0.31 | -5.71 |
| 10.94 | 1.03 | -2.94 | -2.98 | 0.39 | -5.86 |
| 11.45 | 1.03 | -3.08 | -3.11 | 0.37 | -5.98 |
| 11.96 | 1.03 | -2.98 | -3.02 | 0.31 | -6.09 |
| 12.46 | 1.08 | -2.98 | -2.99 | 0.43 | -6.13 |
| 12.97 | 1.10 | -3.03 | -3.03 | 0.58 | -6.14 |
| 13.48 | 1.08 | -2.98 | -2.99 | 0.29 | -6.06 |
| 13.99 | 1.12 | -3.04 | -3.08 | 0.33 | -6.56 |
| 14.49 | 1.15 | -3.06 | -3.12 | 0.58 | -6.41 |
| 15.00 | 1.22 | -2.99 | -3.03 | 0.47 | -6.94 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
