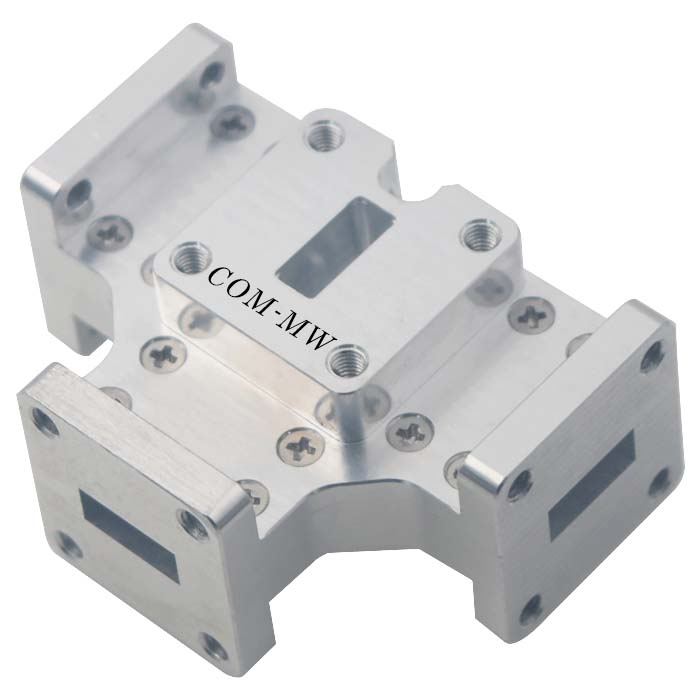

18~27GHz, 连续波800W, 2路, 0°, 波导口, BJ220
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 18 | ~ | 27 | GHz |
| 插入损耗 | 0.3 | dB | ||
| 1，2端口隔离度 | 18 | dB | ||
| 0，3端口隔离度 | 30 | dB | ||
| 输入驻波比 | 1.25 | |||
| 输出驻波比 | 1.25 | |||
| 幅度平衡 | ±0.2 | dB | ||
| 相位平衡 | ±5 | ° |
| 功率容量 | 连续波800W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 接口形式 | 波导口 |
| 波导口型号 | BJ220 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

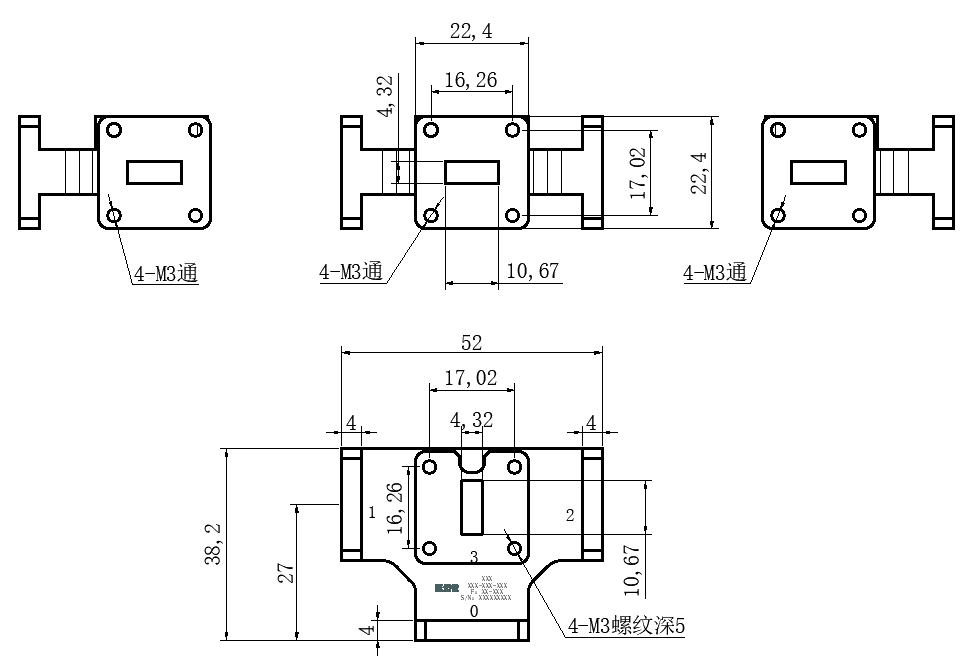

| 公共端口 | 0 |
| 分配端口 | 1,2 |
| 隔离端口 | 3 |

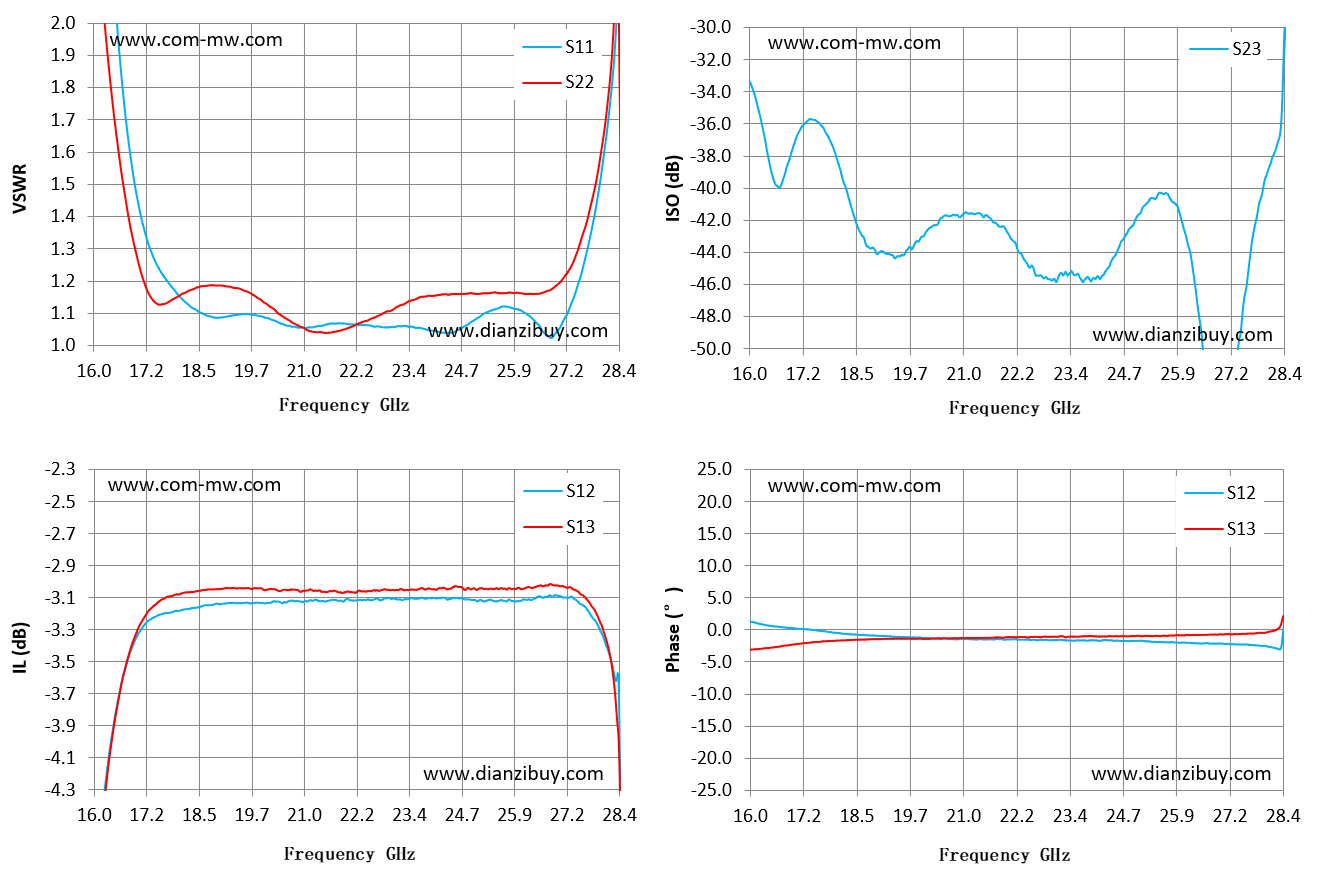

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 损耗 dB | S23 隔离 dB |
|---|---|---|---|---|---|
| 16 | 3.48 | 2.44 | -4.95 | -5.1 | -33.35 |
| 16.89 | 1.56 | 1.34 | -3.41 | -3.39 | -38.41 |
| 17.77 | 1.19 | 1.13 | -3.19 | -3.09 | -36.58 |
| 18.66 | 1.09 | 1.18 | -3.14 | -3.05 | -43.27 |
| 19.54 | 1.1 | 1.17 | -3.13 | -3.04 | -44.18 |
| 20.43 | 1.07 | 1.09 | -3.13 | -3.05 | -41.88 |
| 21.31 | 1.06 | 1.04 | -3.12 | -3.05 | -41.55 |
| 22.2 | 1.06 | 1.06 | -3.11 | -3.07 | -43.74 |
| 23.09 | 1.06 | 1.11 | -3.1 | -3.05 | -45.84 |
| 23.97 | 1.05 | 1.15 | -3.1 | -3.05 | -45.59 |
| 24.86 | 1.07 | 1.16 | -3.11 | -3.04 | -42.38 |
| 25.74 | 1.12 | 1.16 | -3.12 | -3.05 | -40.65 |
| 26.63 | 1.04 | 1.16 | -3.1 | -3.03 | -54.32 |
| 27.51 | 1.22 | 1.33 | -3.14 | -3.08 | -46.1 |
| 28.4 | 2.15 | 1.96 | -3.75 | -4.06 | -29.94 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
