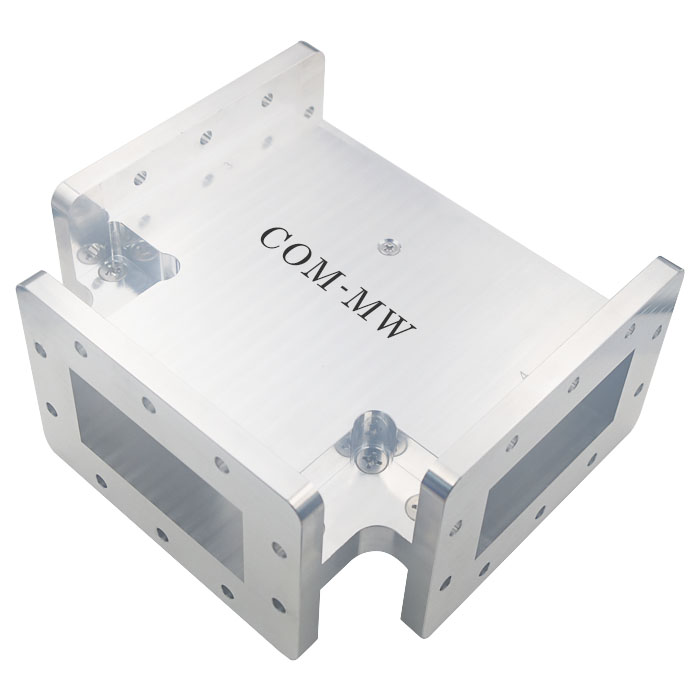

2.4~2.5GHz, 15KW, 2路, 0°, 波导口
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2.4 | ~ | 2.5 | GHz |
| 插入损耗 | 0.2 | dB | ||
| 隔离度 | 5 | dB | ||
| 输入驻波比 | 1.15 | |||
| 输出驻波比 | 无 | |||
| 幅度平衡 | 0.1 | dB | ||
| 相位平衡 | 1 | ° |
| 功率容量 | 15KW设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 接口形式 | 波导口 |

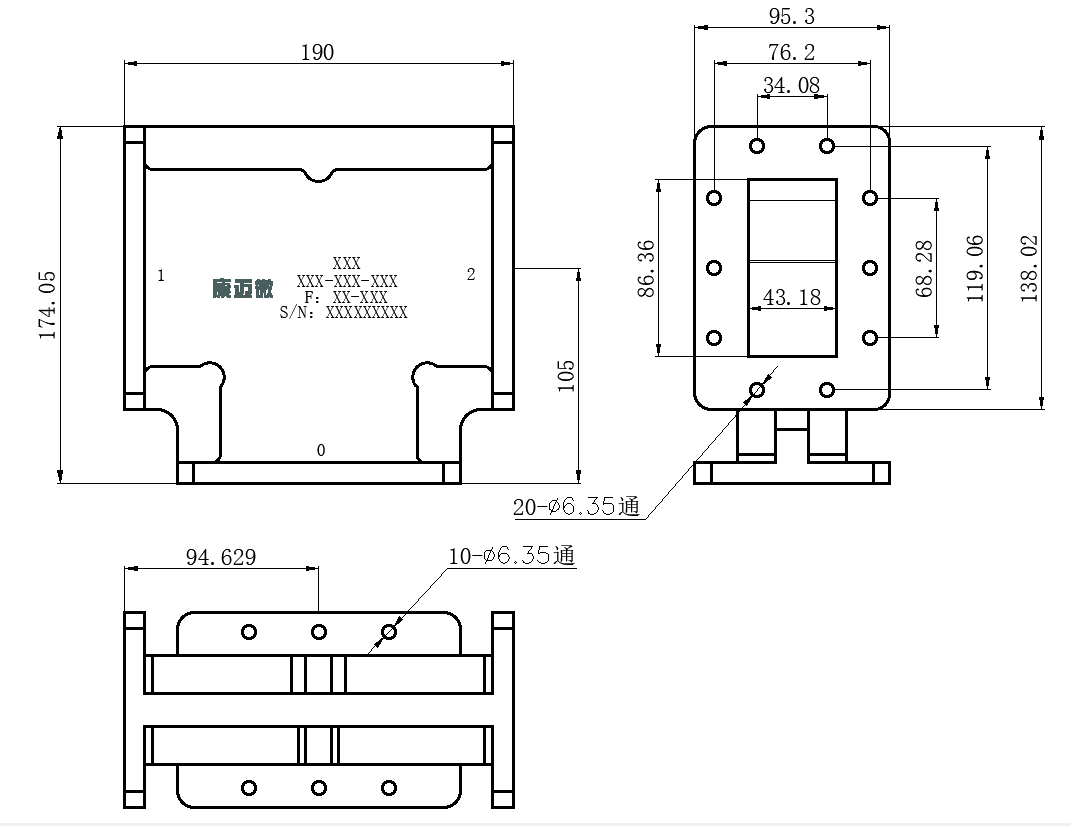

| 波导口型号 | BJ26 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 输入端口 | 0 |
| 输出端口 | 1,2 |

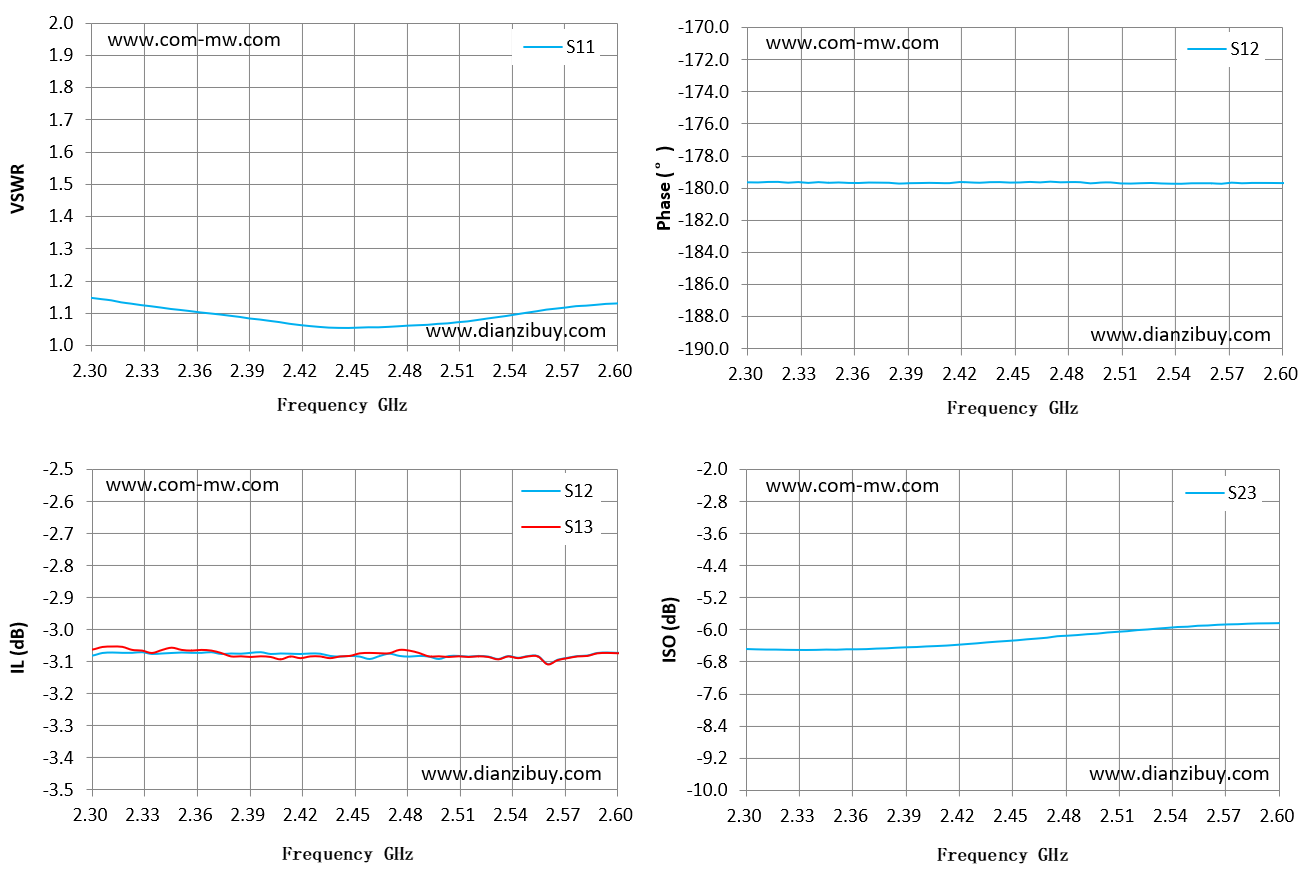

| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S12 相位 ° | S23 隔离 dB |
|---|---|---|---|---|---|
| 2.3 | 1.15 | -3.08 | -3.06 | -179.64 | -6.47 |
| 2.32 | 1.14 | -3.07 | -3.05 | -179.6 | -6.48 |
| 2.34 | 1.12 | -3.08 | -3.06 | -179.62 | -6.49 |
| 2.36 | 1.11 | -3.07 | -3.06 | -179.68 | -6.47 |
| 2.39 | 1.09 | -3.08 | -3.08 | -179.73 | -6.44 |
| 2.41 | 1.07 | -3.08 | -3.09 | -179.69 | -6.39 |
| 2.43 | 1.06 | -3.08 | -3.08 | -179.67 | -6.33 |
| 2.45 | 1.06 | -3.08 | -3.08 | -179.65 | -6.27 |
| 2.47 | 1.06 | -3.08 | -3.07 | -179.59 | -6.19 |
| 2.49 | 1.06 | -3.08 | -3.07 | -179.63 | -6.12 |
| 2.51 | 1.07 | -3.08 | -3.08 | -179.72 | -6.04 |
| 2.54 | 1.09 | -3.08 | -3.08 | -179.74 | -5.95 |
| 2.56 | 1.11 | -3.11 | -3.11 | -179.7 | -5.89 |
| 2.58 | 1.12 | -3.08 | -3.08 | -179.7 | -5.86 |
| 2.6 | 1.13 | -3.07 | -3.07 | -179.69 | -5.83 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
