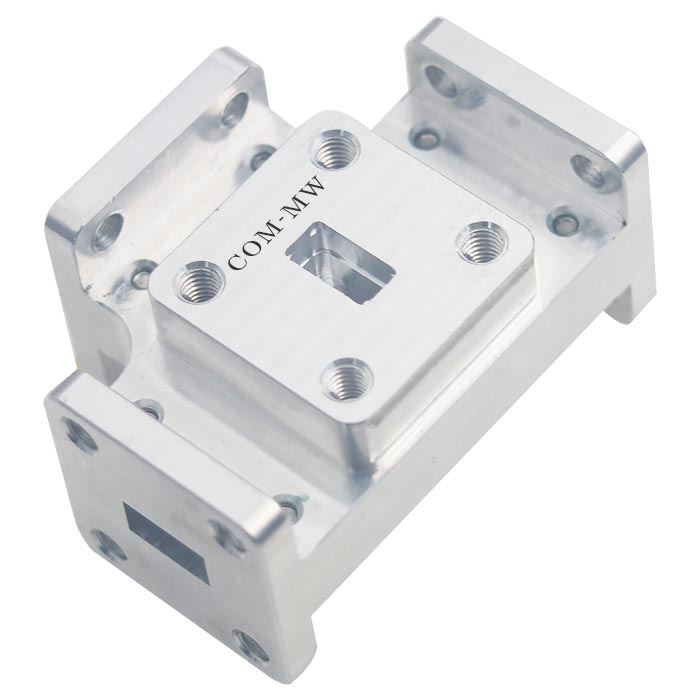

26~40GHz, 300W, 2路, 0°, 波导口
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 26 | ~ | 40 | GHz |
| 插入损耗 | 0.3 | dB | ||
| 1，2端口隔离度 | 18 | 20 | dB | |
| 0，3端口隔离度 | 35 | dB | ||
| 公共端驻波比 | 1.35 | |||
| 分配端驻波比 | 1.35 | |||
| 幅度平衡 | 0.2 | dB | ||
| 相位平衡 | 5 | ° |
| 功率容量 | 300W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 接口形式 | 波导口 |
| 波导口型号 | BJ320 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

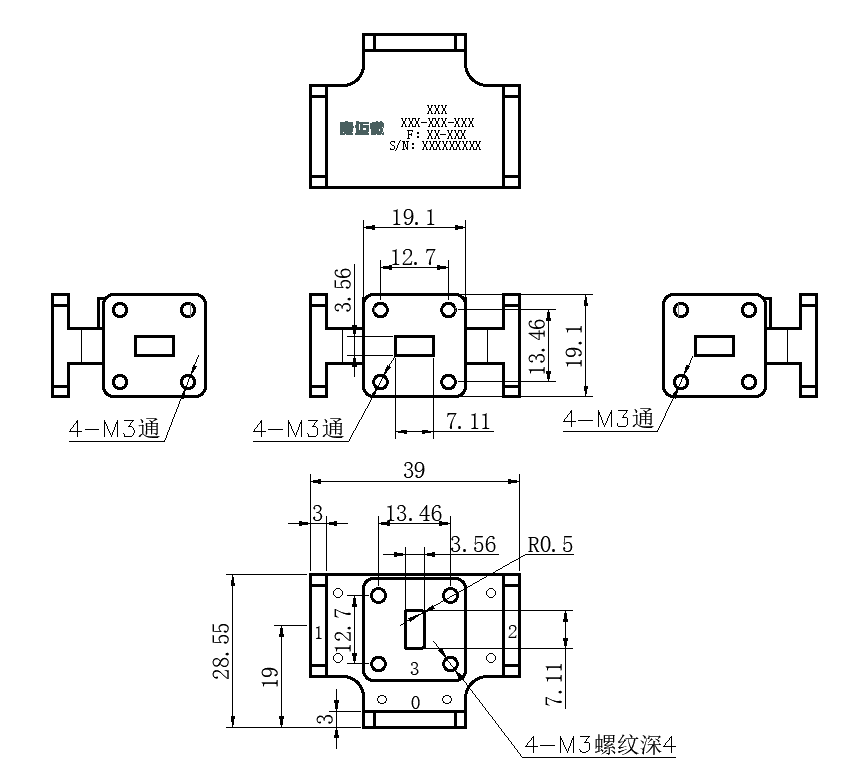

| 公共端口 | 0 |
| 分配端口 | 1，2 |
| 隔离端口 | 3 |

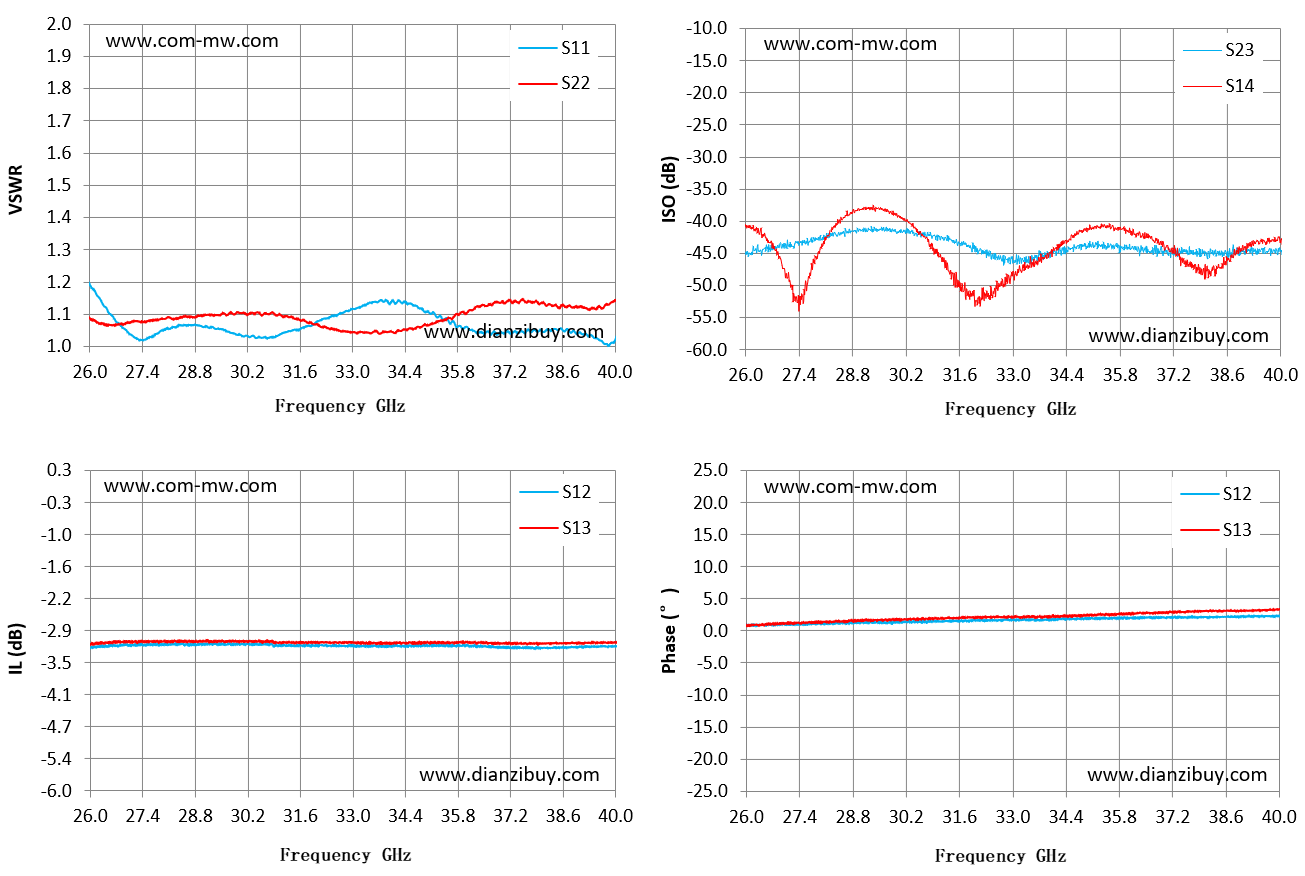

| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S23 隔离 dB | S12 相位 ° |
|---|---|---|---|---|---|
| 26 | 1.19 | -3.2 | -3.13 | -45.16 | 0.97 |
| 27 | 1.04 | -3.13 | -3.08 | -43.77 | 1.06 |
| 28 | 1.05 | -3.11 | -3.06 | -43.01 | 1.23 |
| 29 | 1.06 | -3.11 | -3.07 | -41.29 | 1.27 |
| 30 | 1.04 | -3.11 | -3.06 | -41.82 | 1.44 |
| 31 | 1.03 | -3.14 | -3.09 | -42.56 | 1.5 |
| 32 | 1.07 | -3.15 | -3.09 | -44.86 | 1.73 |
| 33 | 1.12 | -3.15 | -3.09 | -46.21 | 1.71 |
| 34 | 1.13 | -3.16 | -3.11 | -45.05 | 1.75 |
| 35 | 1.11 | -3.15 | -3.08 | -43.18 | 2.02 |
| 36 | 1.06 | -3.16 | -3.08 | -44.19 | 1.9 |
| 37 | 1.04 | -3.18 | -3.11 | -44.87 | 2.1 |
| 38 | 1.05 | -3.2 | -3.1 | -45.41 | 2.2 |
| 39 | 1.04 | -3.17 | -3.09 | -44.52 | 2.23 |
| 40 | 1.02 | -3.16 | -3.09 | -44.86 | 2.38 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
