功分器 ZPD25-2W6.57-9.99G-936

6.57~9.99GHz, 800W, 2路, 0°, 波导口

型号
ZPD25-2W6.57-9.99G-936
库存
该商品有现货 1 件 点击这里查看价格或购买
地址
成都市成华区航天路 118 号 4-3A

要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。

产品参数

品牌
康迈微
RoHS
是
净重
394 g
质保条件
一年保修

资料下载

商品介绍

主要参数

参数最小典型最大单位
工作频率6.57~9.99GHz
插入损耗0.3dB
1,2端口隔离度1820dB
0,3端口隔离度35dB
公共端驻波比1.3
分配端驻波比1.3
幅度平衡0.2dB
相位平衡3°

其它参数

功率容量800W设计保证
路数2路
相位0°
接口形式波导口
波导口型号BJ84orWR112
表面本导
产品外壳材料铝6061
工作温度-40~+70℃设计保证

端口定义

公共端口0
分配端口1,2
隔离端口3

典型测试数据

Frequency GHzS00 驻波S11 驻波S01 损耗 dBS02 相位 °S12 隔离 dBS03 隔离 dB
6.003.072.05-4.320.04-14.71-37.63
6.321.461.32-3.190.05-19.50-41.61
6.641.051.12-3.010.05-21.64-48.45
6.961.031.11-3.010.03-24.13-59.16
7.291.031.10-3.020.00-27.22-62.86
7.611.071.10-3.030.00-28.50-51.64
7.931.111.10-3.040.02-25.55-46.83
8.251.111.09-3.040.08-24.11-43.64
8.571.071.09-3.030.04-22.63-48.51
8.891.061.12-3.020.00-21.43-51.63
9.211.081.13-3.04-0.04-20.90-54.82
9.541.071.14-3.04-0.01-20.47-45.22
9.861.061.14-3.040.01-22.24-49.53
10.181.161.29-3.07-0.04-21.00-49.65
10.501.691.71-3.32-0.09-27.55-52.02

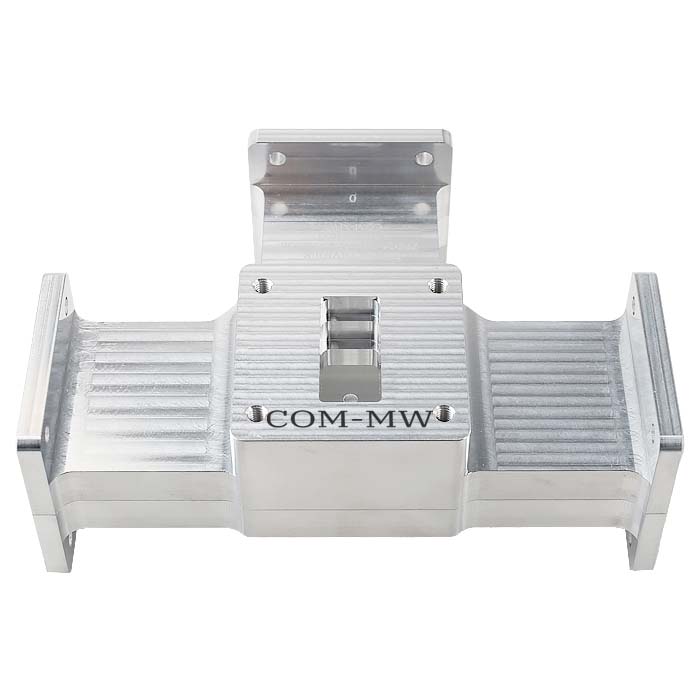

参考实物图

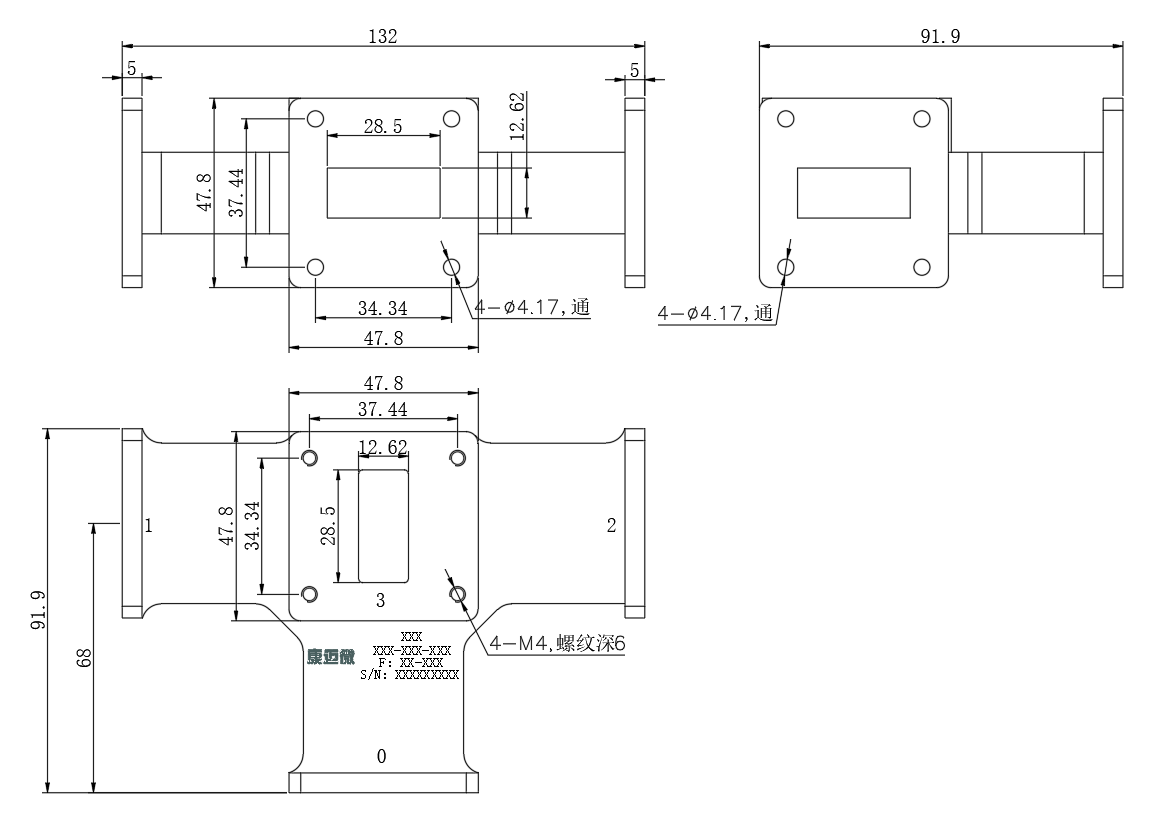

外形结构图(mm)
