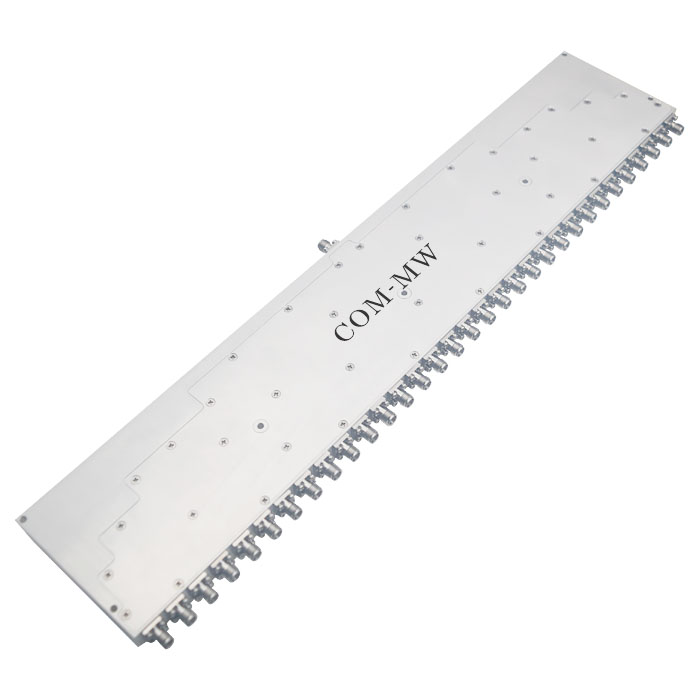

9.1~9.5GHz, 15W, 32路, 0°, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 9.1 | ~ | 9.5 | GHz |
| 插入损耗 | 2.5 | dB | ||
| 隔离度 | 20 | dB | ||
| 输入驻波比 | 1.4 | |||
| 输出驻波比 | 1.4 | |||
| 幅度平衡 | ±0.5 | dB | ||
| 相位平衡 | ±5 | ° |
| 功率容量 | 15W设计保证 |
| 路数 | 32路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

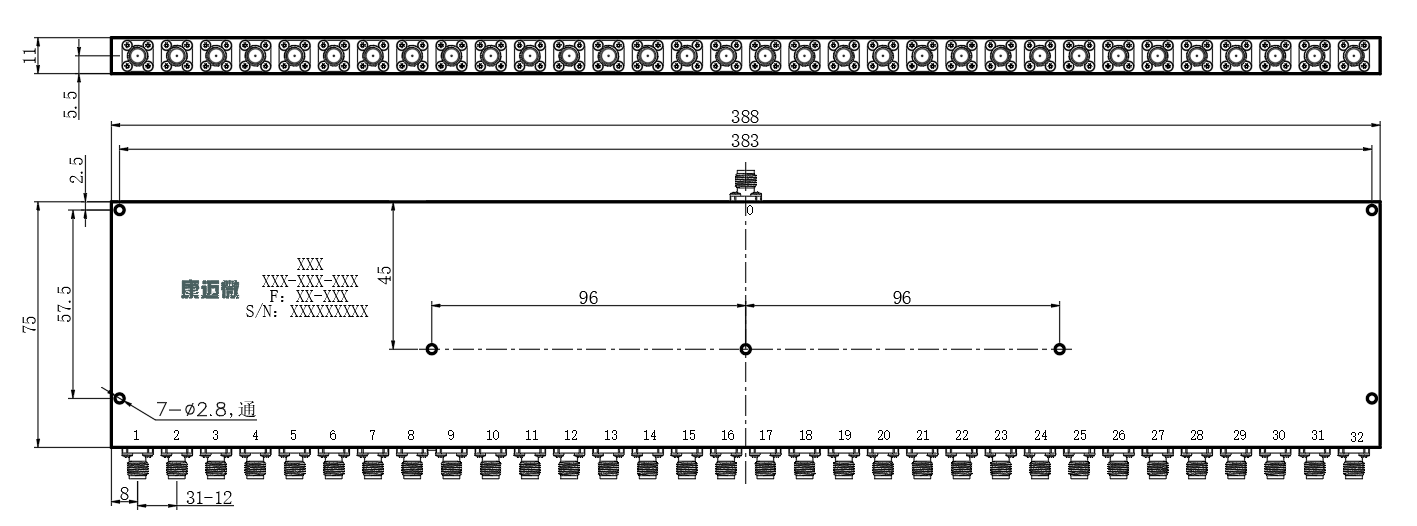

| 公共端口 | 0 |
| 分配端口 | 1~32 |

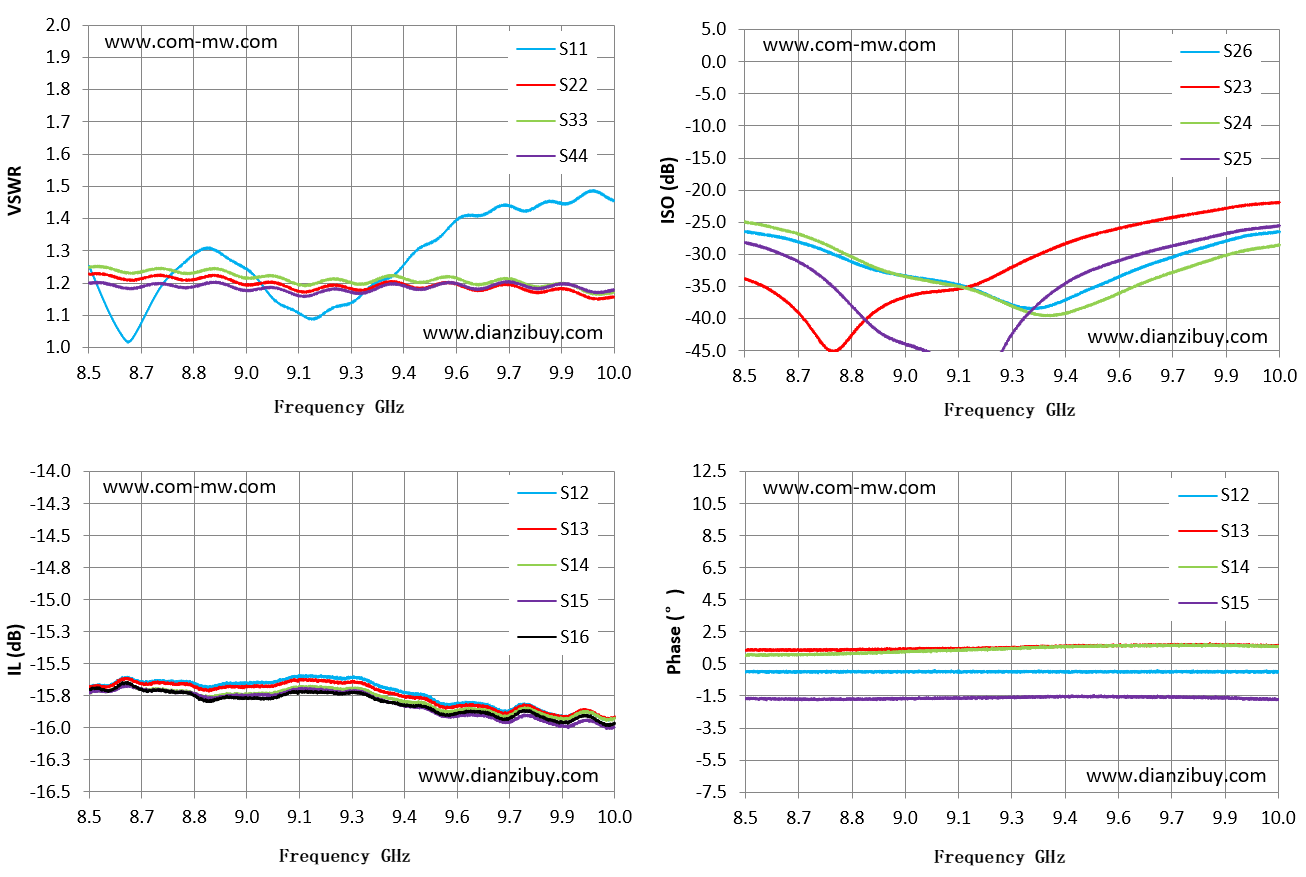

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S23 隔离 dB | S14 相位 ° |
| 8.50 | 1.25 | 1.23 | -15.68 | -33.76 | 1.05 |
| 8.61 | 1.02 | 1.21 | -15.60 | -37.03 | 1.06 |
| 8.71 | 1.20 | 1.22 | -15.63 | -43.42 | 1.10 |
| 8.82 | 1.30 | 1.22 | -15.67 | -41.19 | 1.15 |
| 8.93 | 1.26 | 1.20 | -15.65 | -36.96 | 1.27 |
| 9.04 | 1.14 | 1.20 | -15.63 | -35.72 | 1.35 |
| 9.14 | 1.09 | 1.18 | -15.60 | -34.86 | 1.40 |
| 9.25 | 1.14 | 1.18 | -15.61 | -31.95 | 1.50 |
| 9.36 | 1.22 | 1.20 | -15.69 | -29.21 | 1.57 |
| 9.46 | 1.32 | 1.19 | -15.75 | -27.18 | 1.63 |
| 9.57 | 1.41 | 1.19 | -15.81 | -25.68 | 1.66 |
| 9.68 | 1.44 | 1.19 | -15.87 | -24.45 | 1.64 |
| 9.79 | 1.44 | 1.17 | -15.88 | -23.39 | 1.68 |
| 9.89 | 1.46 | 1.17 | -15.88 | -22.46 | 1.62 |
| 10.00 | 1.46 | 1.16 | -15.92 | -21.91 | 1.59 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
