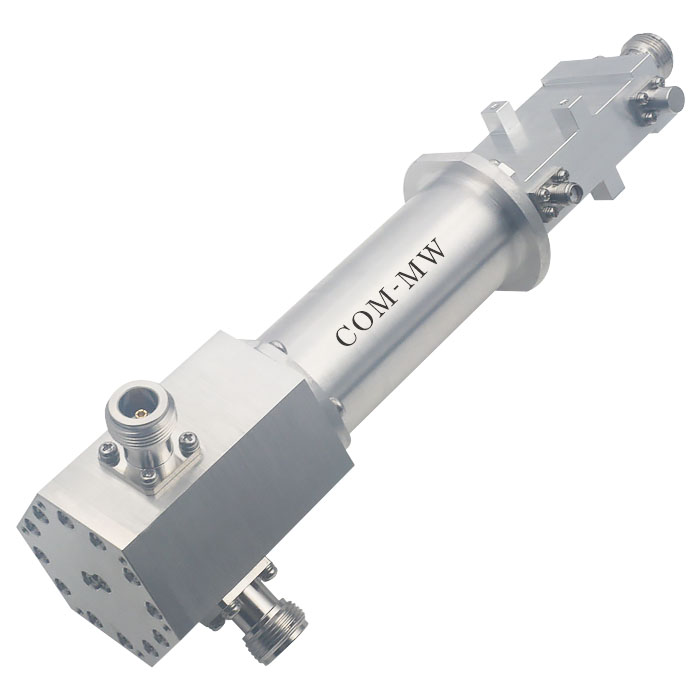

1~6GHz, 500W, 3路, 0°, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1 | ~ | 6 | GHz |
| 插入损耗 | 0.8 | dB | ||
| 理论损耗 | 4.77 | dB | ||
| 隔离度 | 无 | dB | ||
| 公共端驻波比 | 1.5 | |||
| 分配端驻波比 | 无 | |||
| 幅度平衡 | ±0.5 | dB | ||
| 相位平衡 | ±5 | ° | ||
| 耦合度 | 43 | 45 | 47 | dB |
| 方向性 | 12 | dB | ||
| 耦合端驻波比 | 1.5 |
| 功率容量 | 500W设计保证 |
| 路数 | 3路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | N-F or K |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

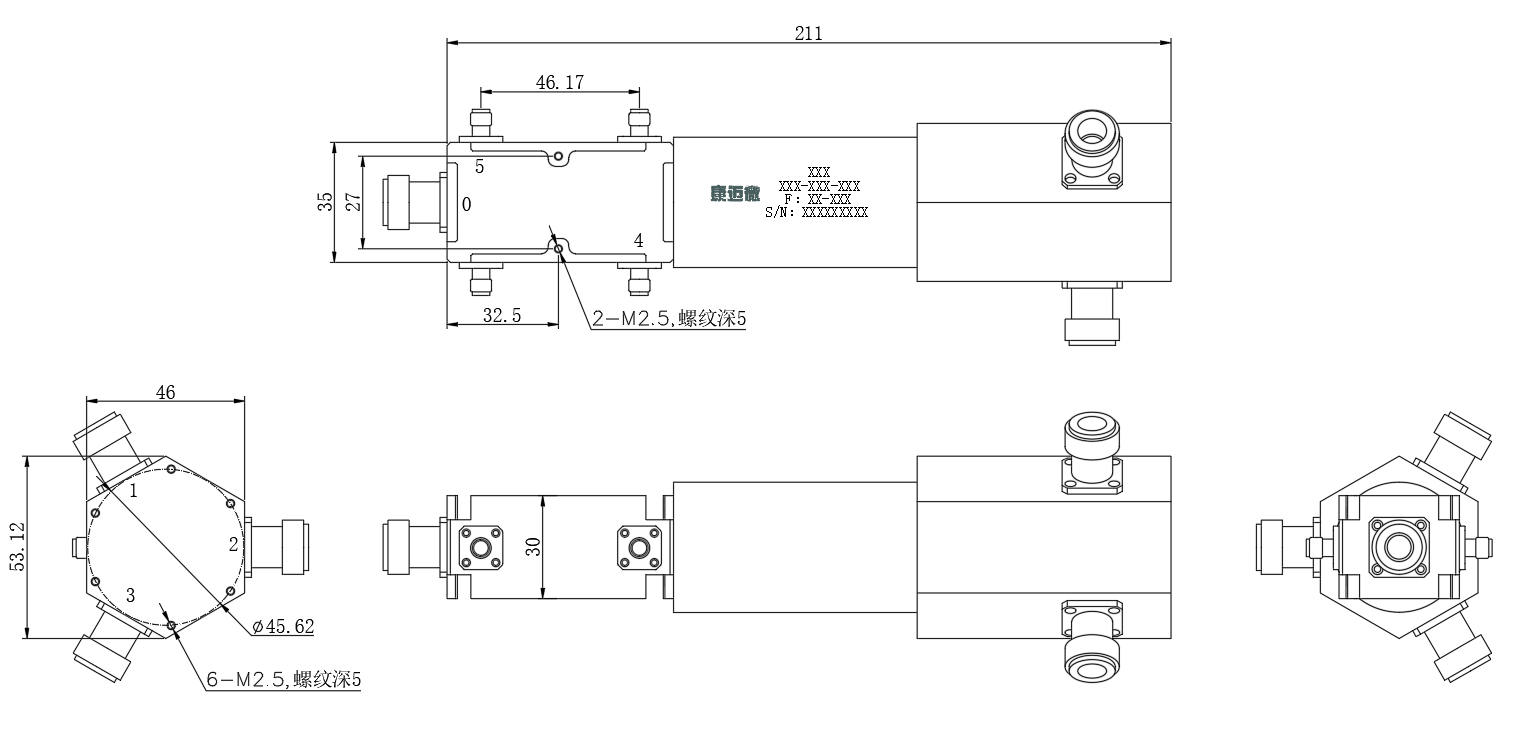

| 公共端口 | 0（N-F） |
| 分配端口 | 1，2，3（N-F） |
| 耦合端口 | 4，5（SMA-F） |

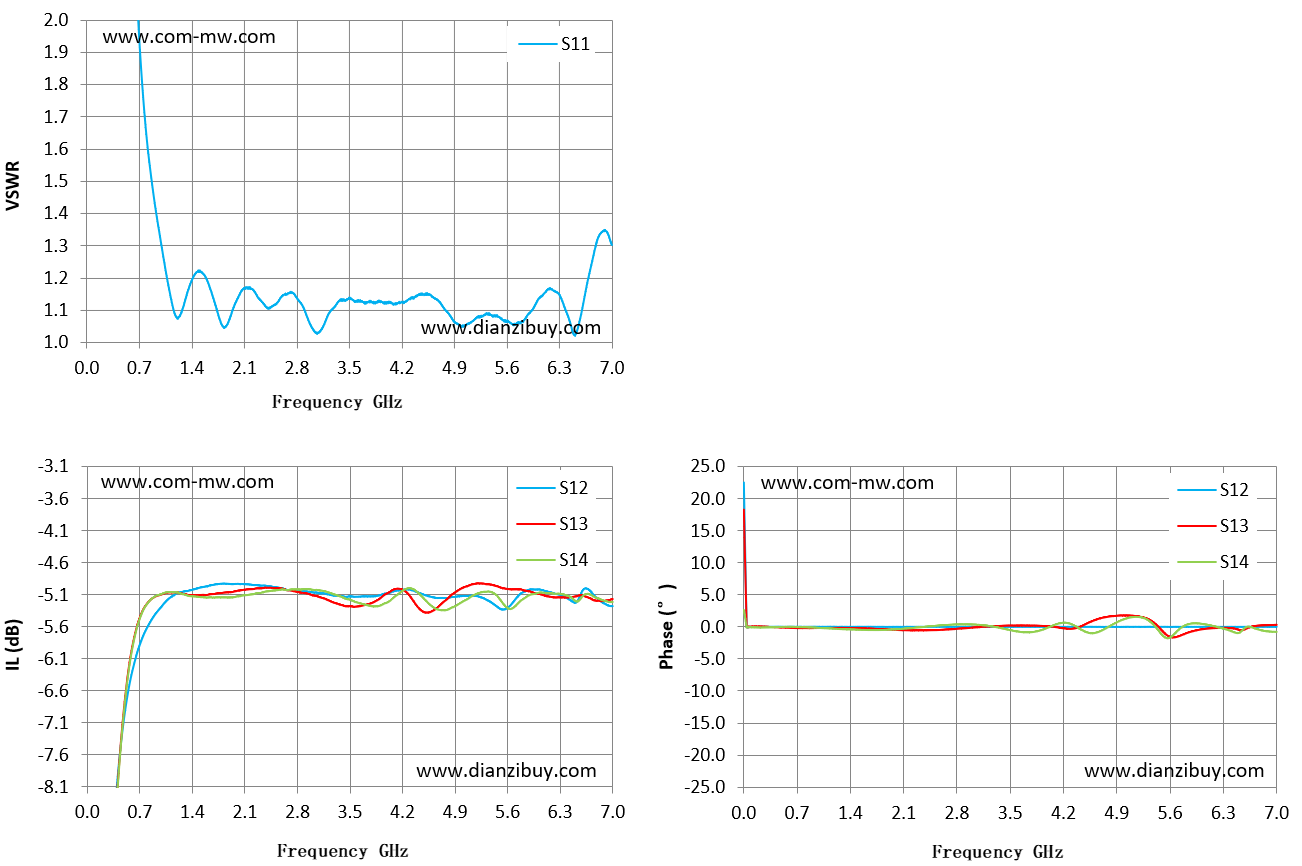

| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S14 损耗 dB | S14 相位 ° |
| 0.01 | 847.44 | -53.86 | -53.45 | -52.63 | 2.66 |
| 0.50 | 3.48 | -6.92 | -6.72 | -6.76 | -0.01 |
| 1.00 | 1.29 | -5.24 | -5.06 | -5.05 | -0.17 |
| 1.50 | 1.22 | -4.96 | -5.07 | -5.11 | -0.45 |
| 2.00 | 1.13 | -4.90 | -5.01 | -5.10 | -0.39 |
| 2.50 | 1.12 | -4.95 | -4.96 | -5.00 | 0.14 |
| 3.00 | 1.05 | -5.04 | -5.08 | -4.99 | 0.36 |
| 3.50 | 1.14 | -5.10 | -5.25 | -5.15 | -0.52 |
| 4.00 | 1.12 | -5.05 | -5.05 | -5.19 | -0.11 |
| 4.50 | 1.15 | -5.08 | -5.35 | -5.15 | -0.83 |
| 5.00 | 1.05 | -5.09 | -4.96 | -5.18 | 1.20 |
| 5.50 | 1.08 | -5.29 | -4.96 | -5.14 | -1.29 |
| 6.00 | 1.13 | -4.99 | -5.05 | -5.04 | 0.49 |
| 6.50 | 1.02 | -5.20 | -5.10 | -5.17 | -0.95 |
| 7.00 | 1.30 | -5.25 | -5.14 | -5.18 | -0.78 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
