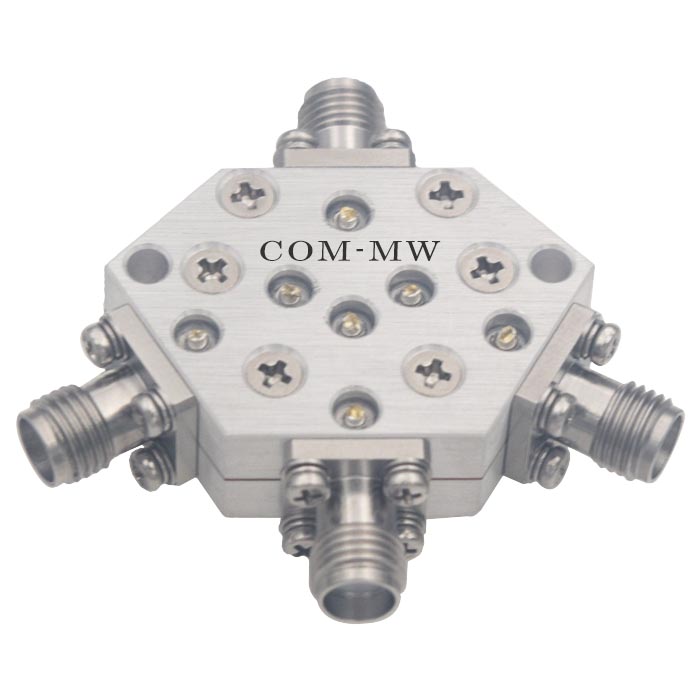

DC~18GHz, 1W, 3路, 0°, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 18 | GHz |
| 插入损耗 | 9.5@DC-10G | dB | ||
| 插入损耗 | 10.2@10G-18G | dB | ||
| 隔离度 | 10 | dB | ||
| 输入驻波比 | 1.8 | |||
| 输出驻波比 | 2 | |||
| 幅度平衡 | ±0.4 | dB | ||
| 相位平衡 | ±6 | ° | ||
| 相位平衡 | ±3@DC-6G | ° |
| 功率容量 | 1W设计保证 |
| 路数 | 3路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-F or K |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

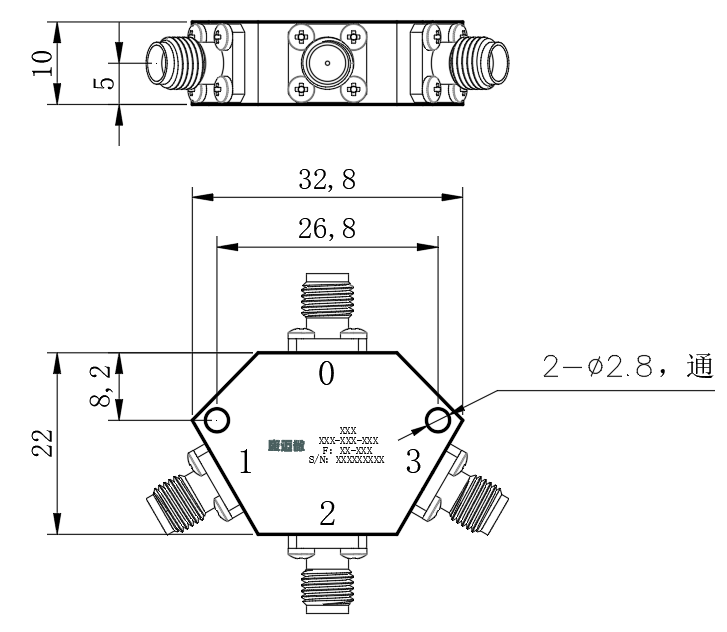

| 公共端口 | 0 |
| 分配端口 | 1,2,3 |

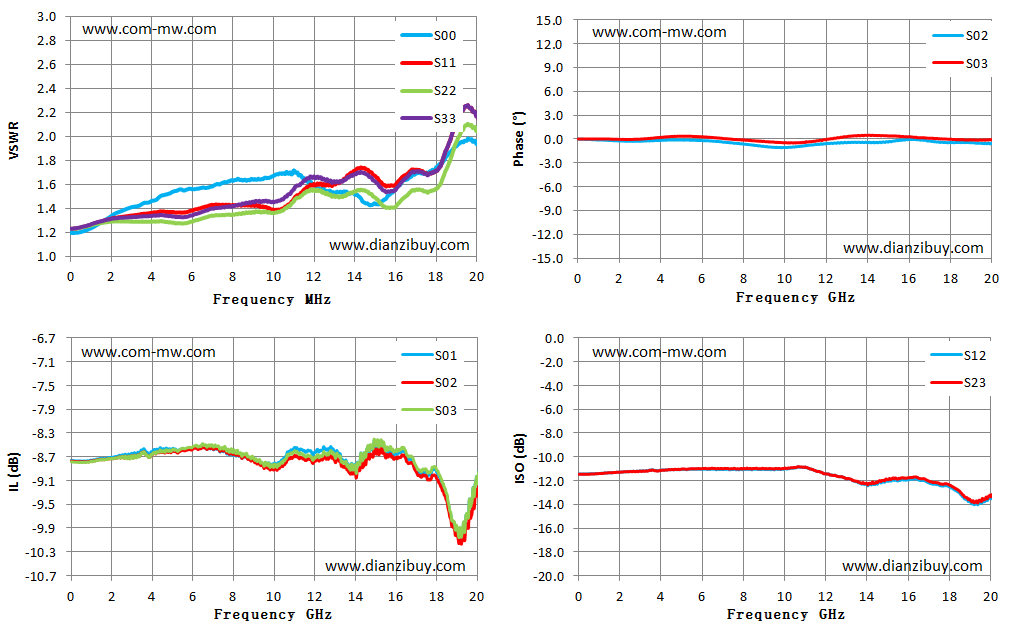

| Frequency MHz | S00 驻波 | S11 驻波 | S01 损耗 dB | S02 相位 ° | S12 隔离 dB |
| 0.01 | 1.20 | 1.23 | -8.76 | 0.00 | -11.44 |
| 1.00 | 1.23 | 1.26 | -8.76 | -0.10 | -11.39 |
| 3.00 | 1.41 | 1.34 | -8.64 | -0.25 | -11.17 |
| 4.00 | 1.46 | 1.36 | -8.63 | -0.16 | -11.14 |
| 6.00 | 1.56 | 1.38 | -8.55 | -0.18 | -11.04 |
| 7.00 | 1.58 | 1.43 | -8.58 | -0.38 | -11.07 |
| 9.00 | 1.64 | 1.43 | -8.75 | -0.91 | -11.04 |
| 10.00 | 1.67 | 1.39 | -8.82 | -1.07 | -11.00 |
| 11.00 | 1.72 | 1.48 | -8.55 | -0.85 | -10.87 |
| 13.00 | 1.53 | 1.61 | -8.66 | -0.45 | -11.84 |
| 14.00 | 1.52 | 1.72 | -8.85 | -0.45 | -12.31 |
| 16.00 | 1.56 | 1.59 | -8.63 | -0.03 | -11.90 |
| 17.00 | 1.69 | 1.72 | -8.91 | -0.23 | -12.18 |
| 19.00 | 1.92 | 2.13 | -9.90 | -0.42 | -13.75 |
| 20.00 | 1.94 | 2.17 | -9.15 | -0.55 | -13.50 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
