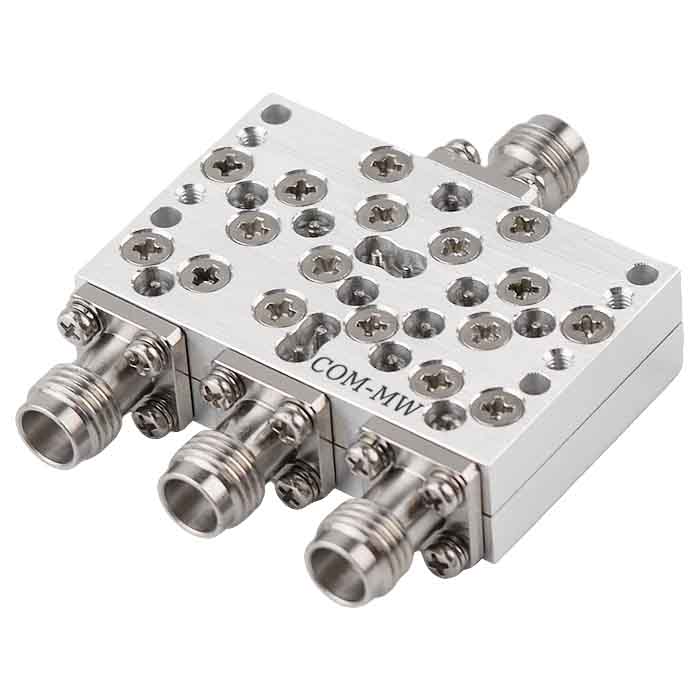

18~50GHz, 10W, 3路, 0°, 2.4
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 18 | ~ | 50 | GHz |
| 插入损耗 | 1.5 | dB | ||
| 理论损耗 | 4.78 | dB | ||
| 隔离度 | 17 | 20 | dB | |
| 输入驻波比 | 1.5 | 1.6 | ||
| 输出驻波比 | 1.5 | 1.6 | ||
| 幅度平衡 | 0.8 | dB | ||
| 相位平衡 | ±6 | ° |
| 功率容量 | 10W设计保证 |
| 路数 | 3路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 2.4-F or K |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
| ROHS | 满足 |

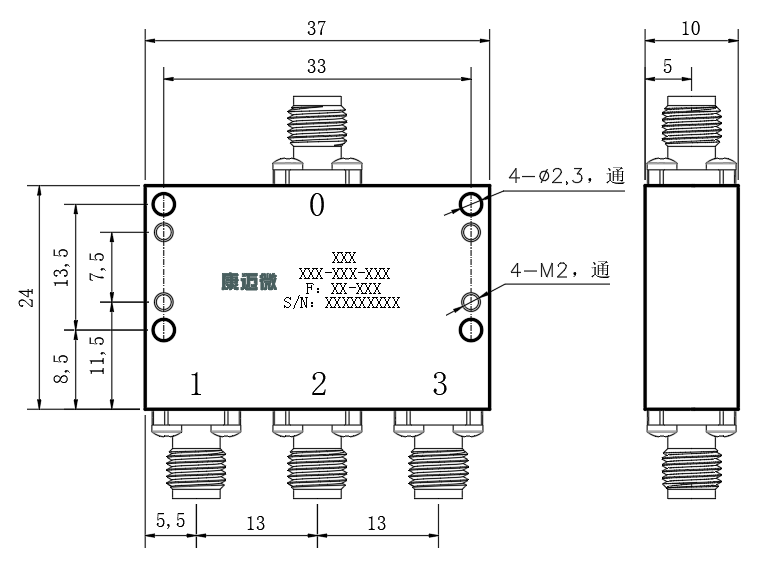

| 公共端口 | 0 |
| 分配端口 | 1，2，3 |

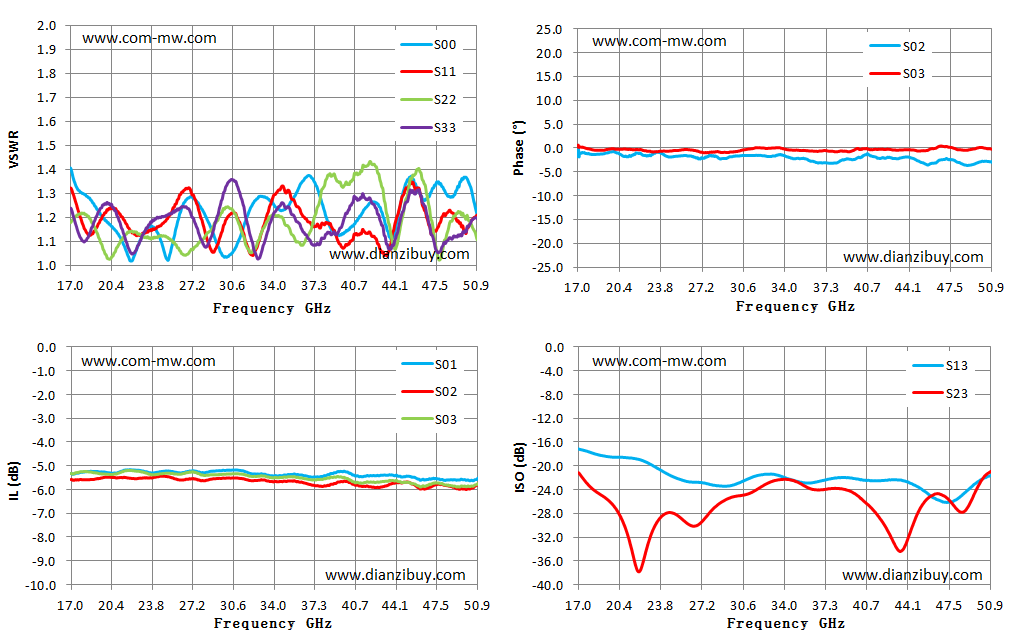

| Frequency GHz | S00 驻波 | S11 驻波 | S01 损耗 dB | S02 相位 ° | S13 隔离 dB |
| 17.00 | 1.41 | 1.32 | -5.33 | -1.78 | -17.16 |
| 19.42 | 1.22 | 1.18 | -5.26 | -1.00 | -18.43 |
| 21.84 | 1.04 | 1.16 | -5.17 | -1.03 | -18.84 |
| 24.26 | 1.14 | 1.16 | -5.27 | -1.67 | -21.24 |
| 26.69 | 1.27 | 1.32 | -5.24 | -2.08 | -22.76 |
| 29.11 | 1.11 | 1.07 | -5.21 | -2.19 | -23.43 |
| 31.53 | 1.17 | 1.12 | -5.24 | -1.54 | -21.75 |
| 33.95 | 1.26 | 1.29 | -5.42 | -1.57 | -21.92 |
| 36.37 | 1.35 | 1.21 | -5.41 | -2.87 | -22.80 |
| 38.79 | 1.15 | 1.16 | -5.32 | -2.46 | -21.96 |
| 41.21 | 1.21 | 1.13 | -5.45 | -1.78 | -22.51 |
| 43.64 | 1.12 | 1.06 | -5.38 | -1.94 | -22.43 |
| 46.06 | 1.31 | 1.32 | -5.57 | -3.15 | -25.10 |
| 48.48 | 1.29 | 1.22 | -5.59 | -3.33 | -25.06 |
| 50.90 | 1.22 | 1.21 | -5.54 | -2.81 | -21.64 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
