2.3~2.7GHz, 500W, 3路, L29, 串馈合成器
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
大功率，低损耗，合成效率高。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2.3 | ~ | 2.7 | GHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 20 | dB | ||
| 输入驻波比 | 1.3 | |||
| 输出驻波比 | 1.3 | |||
| 幅度平衡 | 0.5 | dB | ||
| 耦合度 | 32 | 34 | dB | |
| 方向性 | 12 | dB |
| 功率容量 | 500W |
| 路数 | 3路(理论损耗4.8dB) |
| 相位 | 两只配对使用为0° |
| 阻抗 | 50Ω |

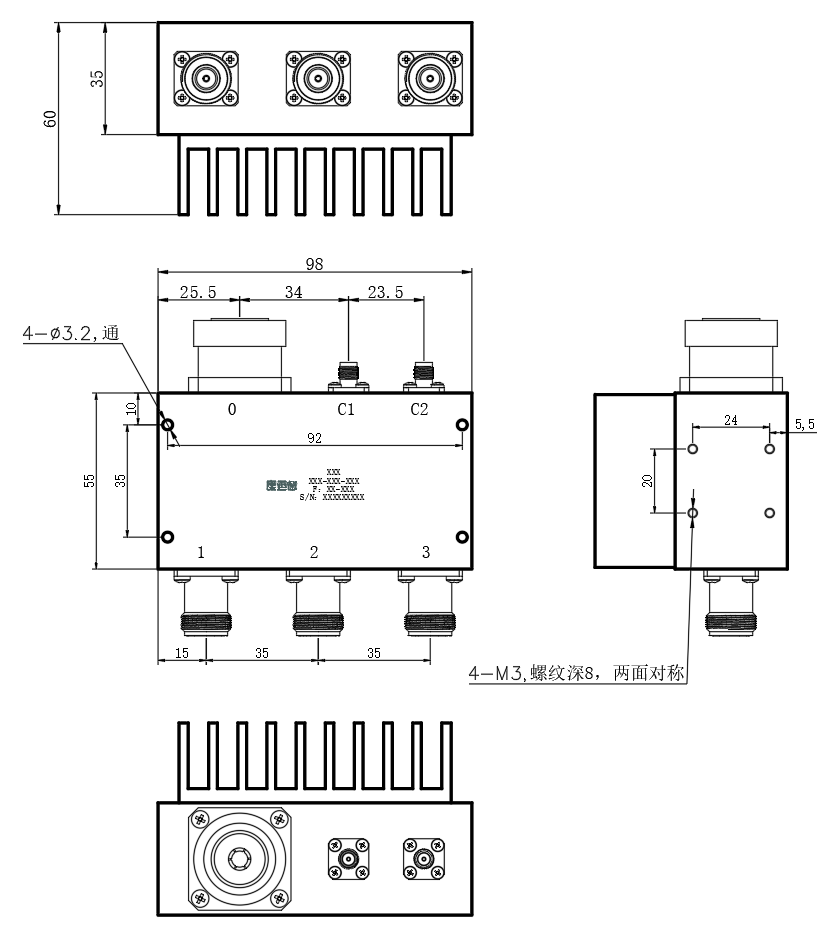

| 接口形式 | L29-K；“1-3为N-K，C1、C2”为SMA-K |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -30~+85℃设计保证 |

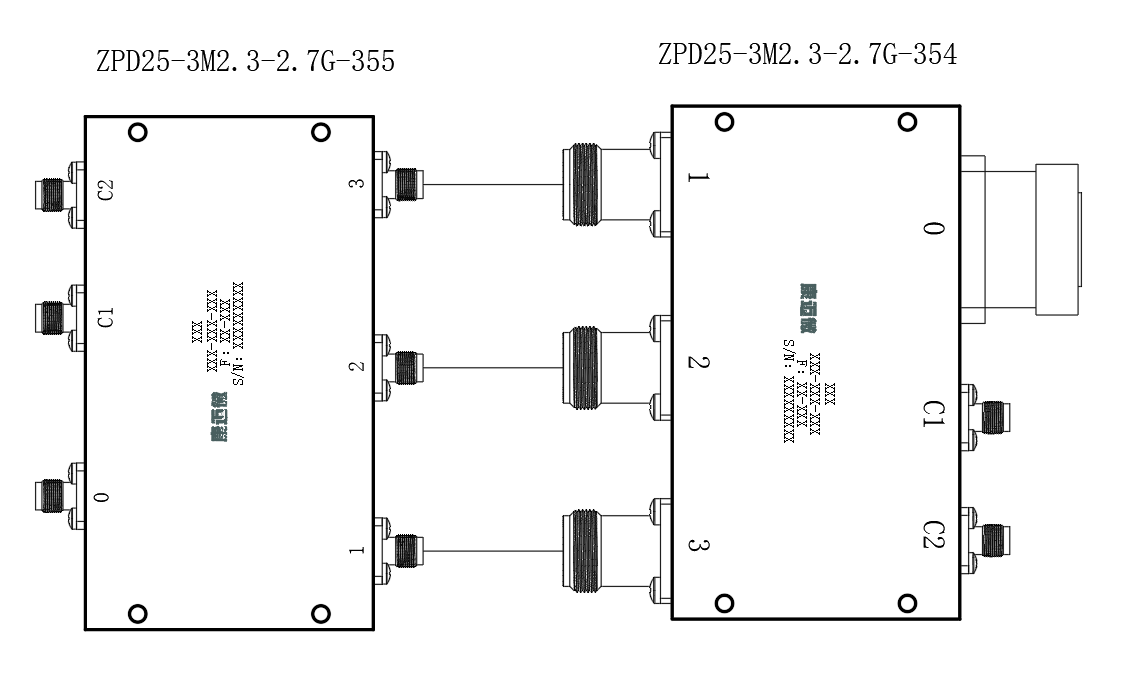

| 其它 | 串馈合成器；与ZPD25-3M2.3-2.7G-355配对使用，做合成用。 |
| 公共端口 | 0 |
| 分配端口 | 1、2、3 |
| 耦合监测端 | C1、C2 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
