30~50GHz, 10W, 3路, 0°, 2.4
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 30 | ~ | 50 | GHz |
| 插入损耗 | 1.5 | dB | ||
| 理论损耗 | 4.78 | dB | ||
| 隔离度 | 18 | 20 | dB | |
| 输入驻波比 | 1.6 | |||
| 输入驻波比 | 1.5@37G-43G | |||
| 输出驻波比 | 1.6 | |||
| 输出驻波比 | 1.5@37G-43G | |||
| 幅度平衡 | 0.8 | dB | ||
| 相位平衡 | ±6 | ° |
| 功率容量 | 10W设计保证 |
| 路数 | 3路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 2.4-F or K |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

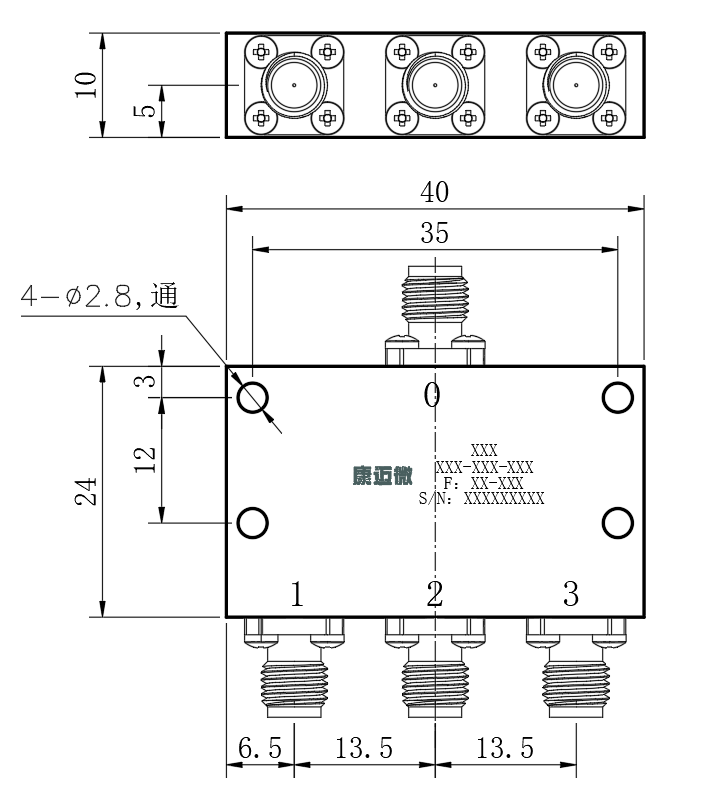

| 公共端口 | 0 |
| 分配端口 | 1,2,3 |

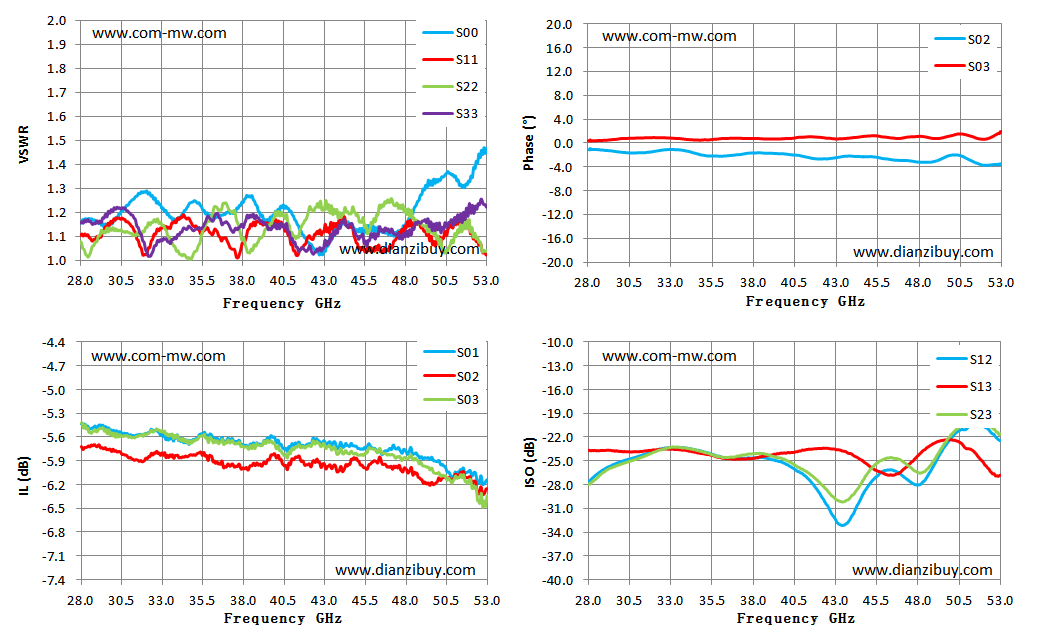

| Frequency GHz | S00 驻波 | S11 驻波 | S01 损耗 dB | S02 相位 ° | S12 隔离 dB |
| 28.00 | 1.16 | 1.11 | -5.43 | -1.09 | -27.56 |
| 29.79 | 1.15 | 1.15 | -5.53 | -1.46 | -25.24 |
| 31.57 | 1.28 | 1.08 | -5.57 | -1.55 | -24.08 |
| 33.36 | 1.19 | 1.13 | -5.64 | -1.11 | -23.30 |
| 35.14 | 1.24 | 1.14 | -5.62 | -2.12 | -23.92 |
| 36.93 | 1.19 | 1.10 | -5.65 | -1.98 | -24.71 |
| 38.71 | 1.25 | 1.15 | -5.72 | -1.69 | -24.63 |
| 40.50 | 1.23 | 1.14 | -5.75 | -2.00 | -26.01 |
| 42.29 | 1.06 | 1.09 | -5.61 | -2.64 | -29.93 |
| 44.07 | 1.15 | 1.17 | -5.72 | -2.23 | -31.75 |
| 45.86 | 1.15 | 1.05 | -5.73 | -2.61 | -26.33 |
| 47.64 | 1.11 | 1.12 | -5.77 | -3.05 | -27.80 |
| 49.43 | 1.34 | 1.12 | -5.87 | -2.56 | -23.89 |
| 51.21 | 1.34 | 1.17 | -6.05 | -3.04 | -20.46 |
| 53.00 | 1.47 | 1.02 | -6.14 | -3.48 | -22.46 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
