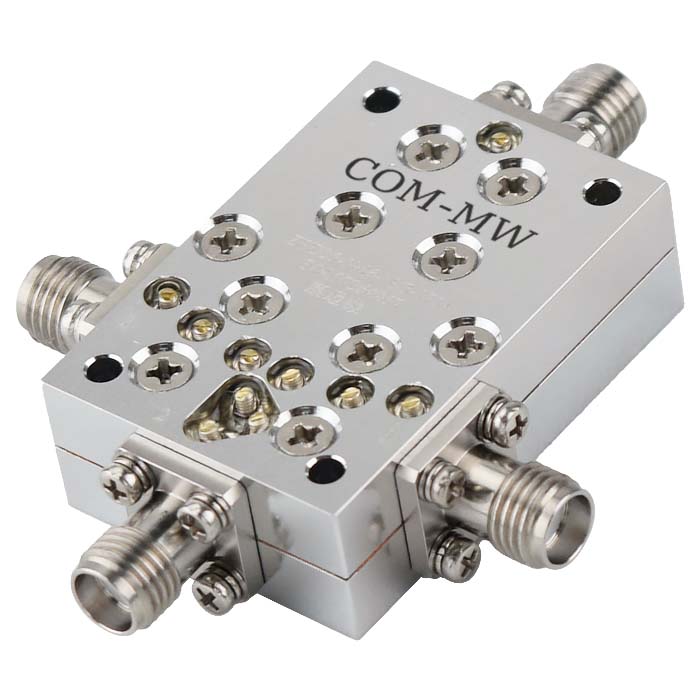

6~18GHz, 15W, 3路, 0°, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 6 | ~ | 18 | GHz |
| 插入损耗 | 0.6 | dB | ||
| 理论损耗 | 4.77 | dB | ||
| 隔离度 | 20 | dB | ||
| 输入驻波比 | 1.3 | |||
| 输出驻波比 | 1.4 | |||
| 幅度平衡 | ±0.3 | dB | ||
| 相位平衡 | ±4 | ° |
| 功率容量 | 15W设计保证 |
| 路数 | 3路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-F or K |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| ROHS | 满足 |
| 公共端口 | 0 |
| 分配端口 | 1，2，3 |

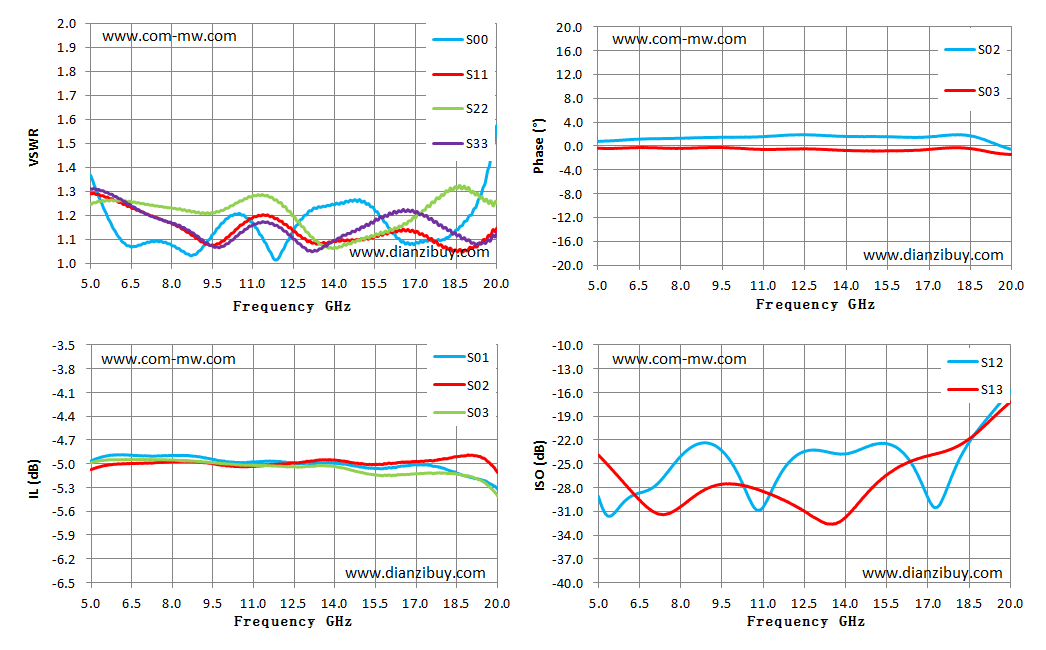

| Frequency GHz | S00 驻波 | S11 驻波 | S01 损耗 dB | S02 相位 ° | S12 隔离 dB |
| 5.00 | 1.37 | 1.29 | -4.96 | 0.80 | -29.07 |
| 6.07 | 1.11 | 1.25 | -4.89 | 1.05 | -29.39 |
| 7.14 | 1.09 | 1.20 | -4.90 | 1.25 | -27.58 |
| 8.21 | 1.06 | 1.15 | -4.89 | 1.34 | -23.38 |
| 9.29 | 1.09 | 1.08 | -4.93 | 1.47 | -22.75 |
| 10.36 | 1.21 | 1.14 | -4.98 | 1.50 | -28.22 |
| 11.43 | 1.09 | 1.20 | -4.97 | 1.71 | -27.57 |
| 12.50 | 1.13 | 1.13 | -4.99 | 1.90 | -23.45 |
| 13.57 | 1.24 | 1.08 | -4.99 | 1.70 | -23.66 |
| 14.64 | 1.26 | 1.10 | -5.02 | 1.60 | -23.03 |
| 15.71 | 1.19 | 1.13 | -5.06 | 1.54 | -22.66 |
| 16.79 | 1.08 | 1.13 | -5.02 | 1.50 | -27.61 |
| 17.86 | 1.10 | 1.08 | -5.04 | 1.90 | -26.64 |
| 18.93 | 1.18 | 1.05 | -5.16 | 1.20 | -20.27 |
| 20.00 | 1.58 | 1.15 | -5.32 | -0.56 | -15.70 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
