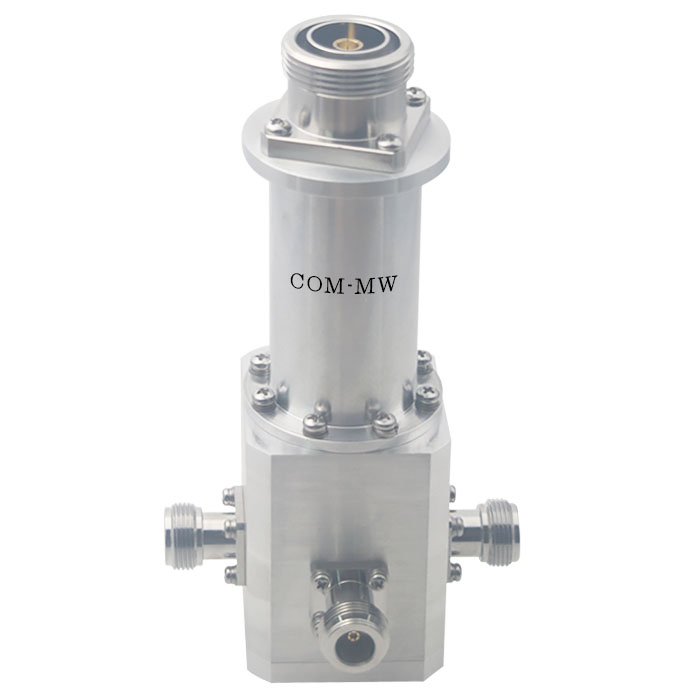

1~6GHz, 平均功率1000W, 4路, 0°, L29
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1 | ~ | 6 | GHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 无 | dB | ||
| 公共端驻波比 | 1.3 | |||
| 分配端驻波比 | 无 | |||
| 幅度平衡 | ±0.3 | dB | ||
| 相位平衡 | ±5 | ° |
| 功率容量 | 平均功率1000W设计保证 |
| 路数 | 4路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | L29-F |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 公共端口 | 0（L29-K） |
| 分配端口 | 1~4（N-K） |

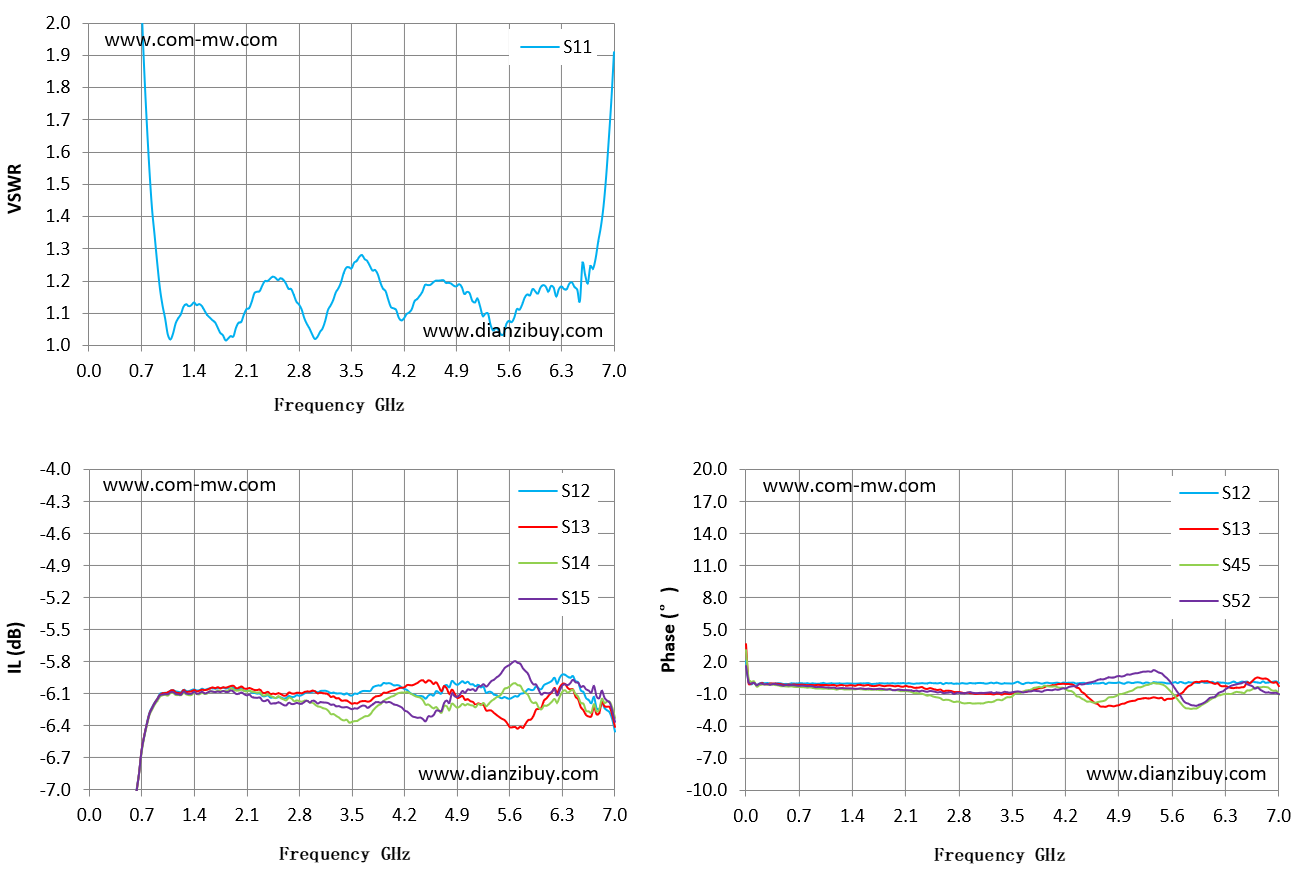

| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S13 相位 ° |
| 0.01 | 4736.99 | -61.24 | -61.14 | 3.70 |
| 0.50 | 4.68 | -8.46 | -8.45 | -0.13 |
| 1.00 | 1.12 | -6.10 | -6.10 | -0.16 |
| 1.50 | 1.13 | -6.07 | -6.07 | -0.14 |
| 2.00 | 1.07 | -6.06 | -6.05 | -0.23 |
| 2.50 | 1.21 | -6.14 | -6.11 | -0.59 |
| 3.00 | 1.03 | -6.08 | -6.07 | -0.94 |
| 3.50 | 1.24 | -6.11 | -6.18 | -1.02 |
| 4.00 | 1.14 | -6.00 | -6.09 | -0.25 |
| 4.50 | 1.19 | -6.15 | -6.00 | -1.23 |
| 5.00 | 1.18 | -5.98 | -6.12 | -1.91 |
| 5.50 | 1.03 | -6.14 | -6.34 | -1.59 |
| 6.00 | 1.16 | -6.05 | -6.25 | 0.20 |
| 6.50 | 1.18 | -5.99 | -6.13 | -0.42 |
| 7.00 | 1.91 | -6.46 | -6.41 | -0.28 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
