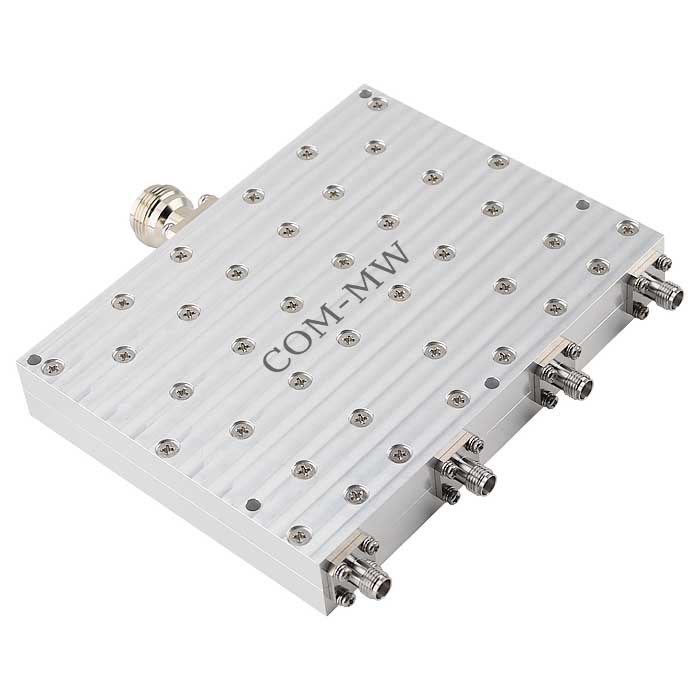

2~18GHz, 100W, 4路, 0°, N, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2 | ~ | 18 | GHz |
| 插入损耗 | 1.2 | dB | ||
| 理论损耗 | 6 | dB | ||
| 隔离度 | 无 | dB | ||
| 公共端驻波比 | 1.5 | |||
| 分配端驻波比 | 无 | |||
| 幅度平衡 | ±0.5 | dB | ||
| 相位平衡 | ±5 | ° |
| 功率容量 | 100W设计保证 |
| 路数 | 4路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 公共端接口形式 | N-F or K |
| 分配端接口形式 | SMA-F or K |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
| 公共端口 | 0 |
| 分配端口 | 1，2，3，4 |

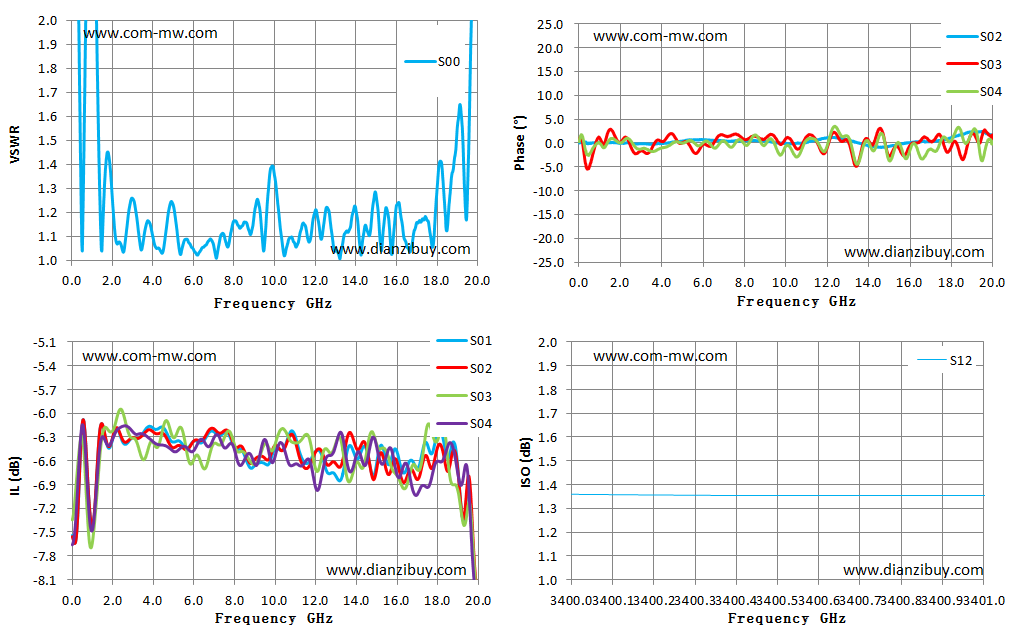

| Frequency GHz | S00 驻波 | S01 损耗 dB | S02 损耗 dB | S02 相位 ° | S03 相位 ° |
| 0.01 | 3.75 | -7.54 | -7.56 | 0.20 | 0.42 |
| 1.43 | 1.21 | -6.15 | -6.15 | 0.10 | 2.40 |
| 2.86 | 1.22 | -6.33 | -6.32 | -0.17 | -2.06 |
| 4.29 | 1.05 | -6.19 | -6.26 | 0.03 | 1.41 |
| 5.71 | 1.09 | -6.44 | -6.45 | 0.72 | -2.10 |
| 7.14 | 1.01 | -6.27 | -6.23 | 0.45 | 1.45 |
| 8.57 | 1.16 | -6.58 | -6.53 | 0.50 | 1.38 |
| 10.00 | 1.35 | -6.45 | -6.40 | -0.09 | 1.01 |
| 11.43 | 1.16 | -6.62 | -6.68 | 0.58 | 0.88 |
| 12.86 | 1.09 | -6.75 | -6.61 | 0.81 | 0.63 |
| 14.29 | 1.03 | -6.45 | -6.37 | -0.72 | 0.41 |
| 15.71 | 1.08 | -6.59 | -6.71 | -0.02 | -2.57 |
| 17.14 | 1.17 | -6.60 | -6.75 | 0.44 | 0.62 |
| 18.57 | 1.20 | -6.54 | -6.69 | 1.93 | -3.43 |
| 20.00 | 2.47 | -8.48 | -8.27 | 1.58 | 1.60 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
