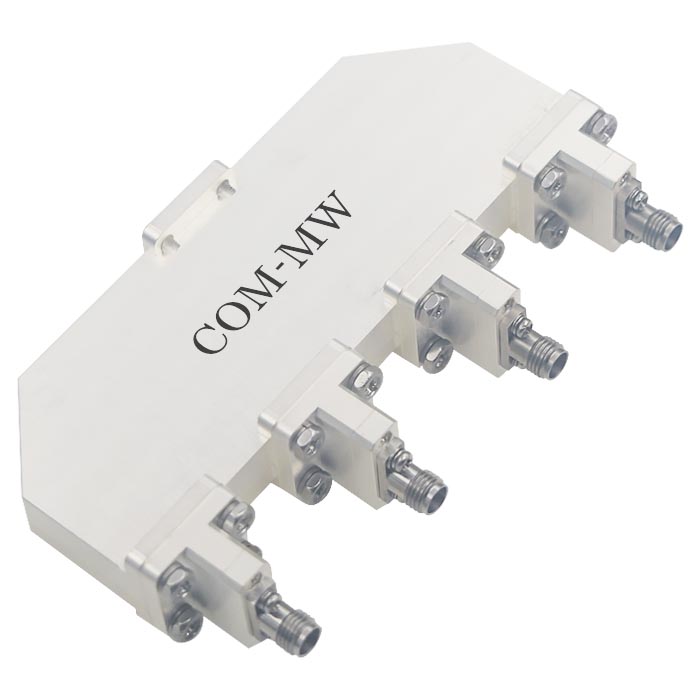

26~40GHz, 40W, 4路, 0°, 2.92-F
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 26 | ~ | 40 | GHz |
| 插入损耗 | 0.7 | dB | ||
| 隔离度 | 12 | dB | ||
| 输入驻波比 | 1.5 | |||
| 输出驻波比 | 1.7 | |||
| 幅度平衡 | ±0.5 | dB | ||
| 相位平衡 | ±5 | ° |
| 功率容量 | 40W设计保证 |
| 路数 | 4路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 2.92-F |
| 接口材质 | 不锈钢 |

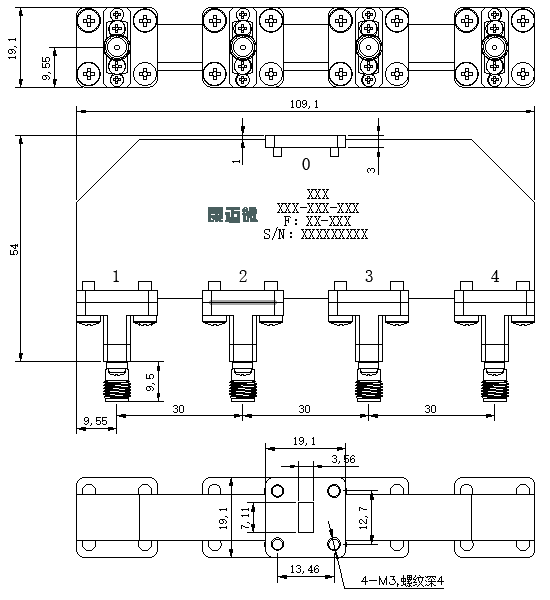

| 波导口型号 | BJ320 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 公共端口 | 0(FBP320) |
| 分配端口 | 1，2，3，4(2.92mm-F) |

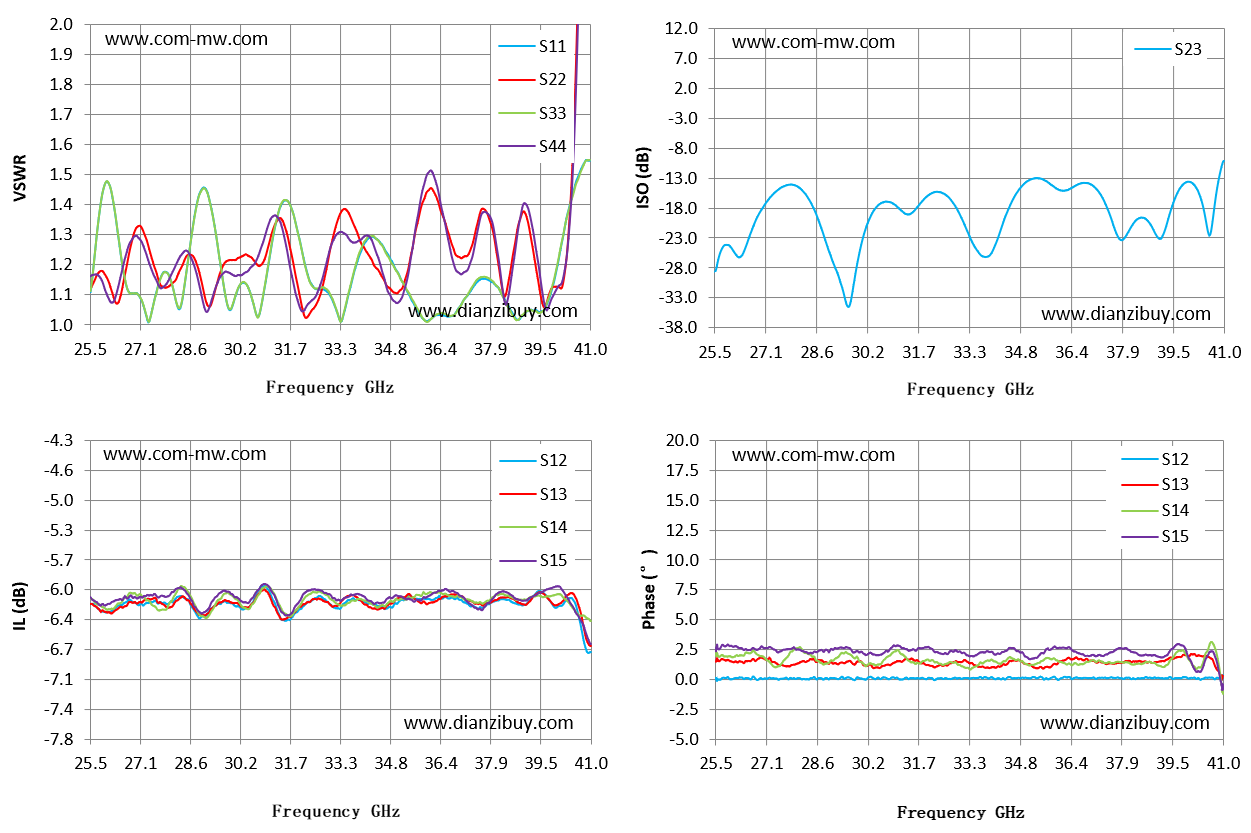

| Frequency GHz | S11 驻波 | S12 损耗 dB | S23 隔离 dB | S13 相位 ° |
|---|---|---|---|---|
| 25.5 | 1.11 | -6.17 | -28.68 | 1.51 |
| 26.61 | 1.14 | -6.15 | -21.97 | 1.68 |
| 27.71 | 1.16 | -6.15 | -14.17 | 1.14 |
| 28.82 | 1.4 | -6.3 | -22.63 | 1.43 |
| 29.93 | 1.07 | -6.17 | -24.71 | 1.53 |
| 31.04 | 1.2 | -6.01 | -17.73 | 1.56 |
| 32.14 | 1.21 | -6.18 | -15.45 | 1.11 |
| 33.25 | 1.02 | -6.22 | -22.67 | 1.38 |
| 34.36 | 1.29 | -6.18 | -19.2 | 1.25 |
| 35.46 | 1.09 | -6.08 | -13.16 | 1.04 |
| 36.57 | 1.03 | -6.1 | -14.03 | 1.73 |
| 37.68 | 1.15 | -6.21 | -21.56 | 1.35 |
| 38.79 | 1.02 | -6.17 | -21.03 | 1.47 |
| 39.89 | 1.14 | -6.21 | -13.64 | 2.04 |
| 41 | 1.54 | -6.74 | -10.15 | 0.36 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
