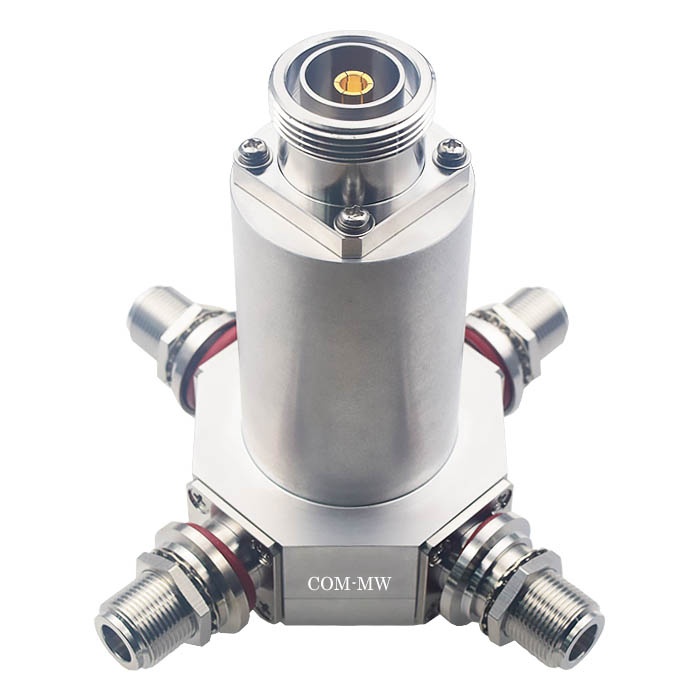

3~6GHz, 1200W, 4路, 0°, L29
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 3 | ~ | 6 | GHz |
| 插入损耗 | 0.5 | dB | ||
| 理论损耗 | 6 | dB | ||
| 隔离度 | 2 | dB | ||
| 公共端驻波比 | 1.3 | |||
| 分配端驻波比 | 7 | |||
| 幅度平衡 | ±0.3 | dB | ||
| 相位平衡 | ±5 | ° |
| 功率容量 | 1200W设计保证 |
| 路数 | 4路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | L29-F |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

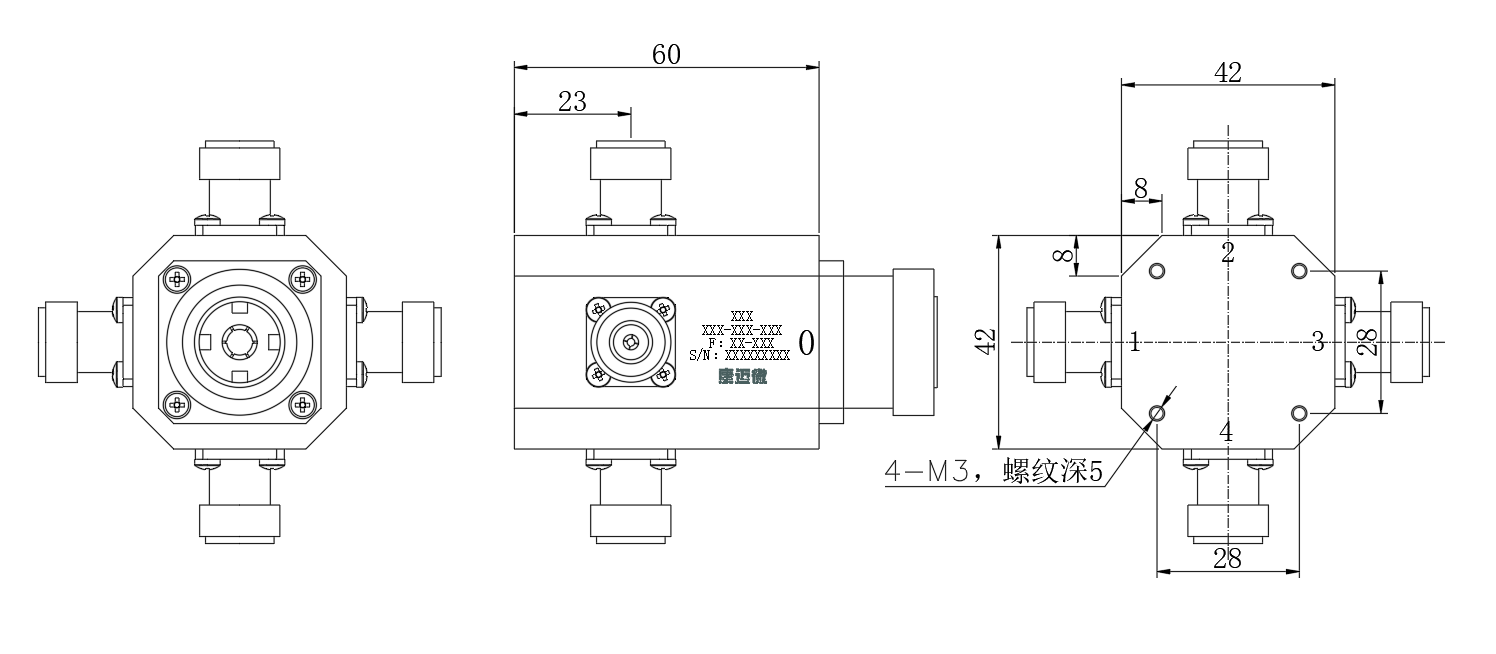

| 公共端口 | 0（L29-F） |
| 分配端口 | 1，2，3，4（N-F） |
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 损耗 dB | S23 隔离 dB | S13 相位 ° | S14 相位 ° |
| 2.00 | 1.86 | 6.06 | -6.64 | -6.56 | -11.22 | 0.36 | 0.55 |
| 2.36 | 1.41 | 5.58 | -6.27 | -6.18 | -11.07 | 0.30 | 0.51 |
| 2.71 | 1.18 | 5.50 | -6.20 | -6.10 | -10.39 | 0.19 | 0.54 |
| 3.07 | 1.11 | 5.58 | -6.22 | -6.12 | -9.77 | 0.09 | 0.64 |
| 3.43 | 1.10 | 5.61 | -6.28 | -6.20 | -9.25 | 0.01 | 0.82 |
| 3.79 | 1.08 | 5.36 | -6.35 | -6.29 | -9.07 | -0.07 | 0.94 |
| 4.14 | 1.11 | 4.84 | -6.34 | -6.30 | -8.16 | -0.05 | 0.80 |
| 4.50 | 1.16 | 4.00 | -6.32 | -6.28 | -6.91 | -0.02 | 0.26 |
| 4.86 | 1.17 | 3.08 | -6.19 | -6.15 | -4.77 | -0.06 | -0.25 |
| 5.21 | 1.13 | 2.18 | -6.16 | -6.15 | -3.40 | -0.32 | -0.42 |
| 5.57 | 1.15 | 1.63 | -6.20 | -6.30 | -2.95 | -0.31 | 0.26 |
| 5.93 | 1.22 | 2.53 | -6.10 | -6.24 | -3.70 | 0.63 | 1.16 |
| 6.29 | 1.22 | 4.43 | -6.11 | -6.14 | -6.88 | 0.98 | 1.04 |
| 6.64 | 1.14 | 5.95 | -6.26 | -6.23 | -10.74 | 0.50 | 0.70 |
| 7.00 | 1.14 | 6.63 | -6.36 | -6.40 | -12.26 | -0.20 | 0.50 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
