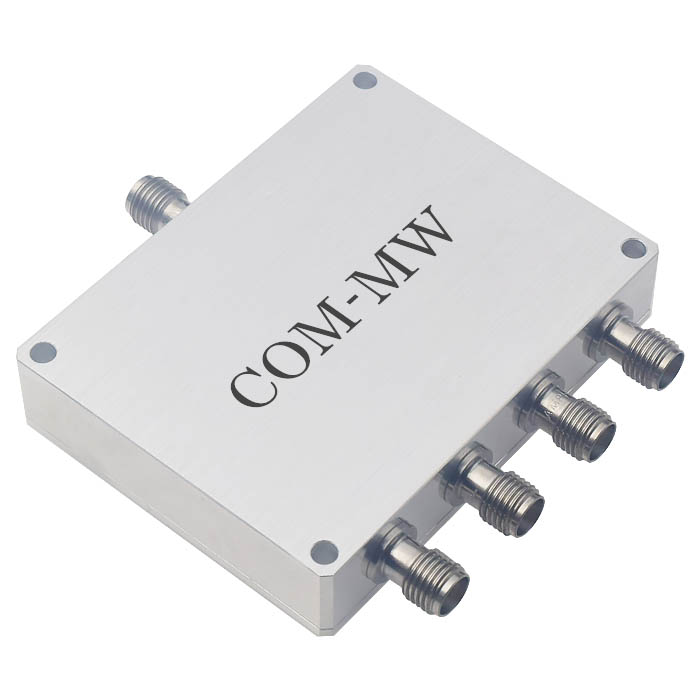

0.3~1GHz, 15W, 4路, 0°, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 1 | 低损耗，小体积。 |
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.3 | ~ | 1 | GHz |
| 插入损耗 | 0.8 | dB | ||
| 理论损耗 | 6 | dB | ||
| 隔离度 | 20 | dB | ||
| 输入驻波比 | 1.3 | |||
| 输出驻波比 | 1.3 | |||
| 幅度平衡 | ±0.3 | dB | ||
| 相位平衡 | ±3 | ° |
| 功率容量 | 15W设计保证 |
| 路数 | 4路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-F or K |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
| ROHS | 满足 |

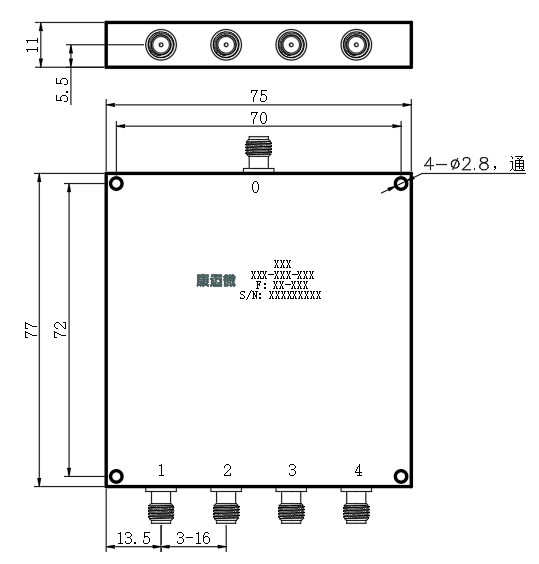

| 公共端口 | 0 |
| 分配端口 | 1，2，3，4 |

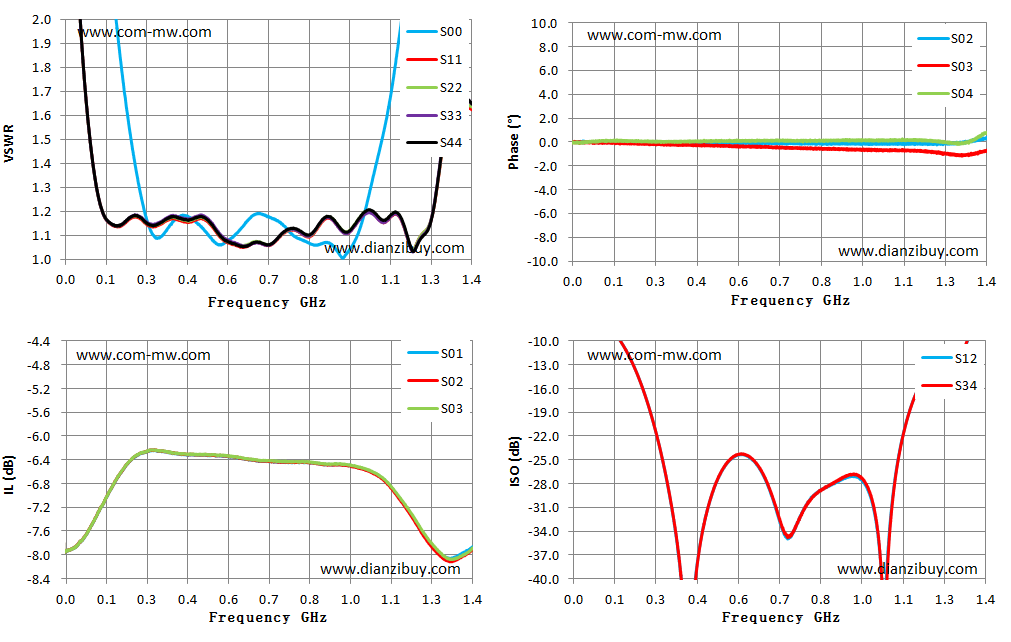

| Frequency GHz | S00 驻波 | S11 驻波 | S01 损耗 dB | S02 相位 ° | S12 隔离 dB |
| 0.01 | 3.91 | 3.68 | -7.94 | 0.03 | -7.64 |
| 0.11 | 2.95 | 1.34 | -7.38 | -0.03 | -7.36 |
| 0.21 | 1.71 | 1.15 | -6.53 | -0.03 | -12.87 |
| 0.31 | 1.10 | 1.14 | -6.24 | -0.05 | -24.95 |
| 0.41 | 1.18 | 1.16 | -6.30 | -0.07 | -44.35 |
| 0.51 | 1.09 | 1.14 | -6.32 | -0.03 | -26.41 |
| 0.61 | 1.13 | 1.05 | -6.38 | -0.07 | -24.85 |
| 0.71 | 1.17 | 1.06 | -6.43 | -0.09 | -33.23 |
| 0.80 | 1.09 | 1.12 | -6.44 | -0.09 | -30.41 |
| 0.90 | 1.07 | 1.17 | -6.48 | -0.15 | -27.80 |
| 1.00 | 1.08 | 1.14 | -6.52 | -0.12 | -28.53 |
| 1.10 | 1.54 | 1.16 | -6.74 | -0.12 | -25.89 |
| 1.20 | 2.34 | 1.04 | -7.40 | -0.12 | -14.13 |
| 1.30 | 3.08 | 1.46 | -8.02 | -0.09 | -12.01 |
| 1.40 | 2.82 | 1.62 | -7.87 | 0.28 | -3.81 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
