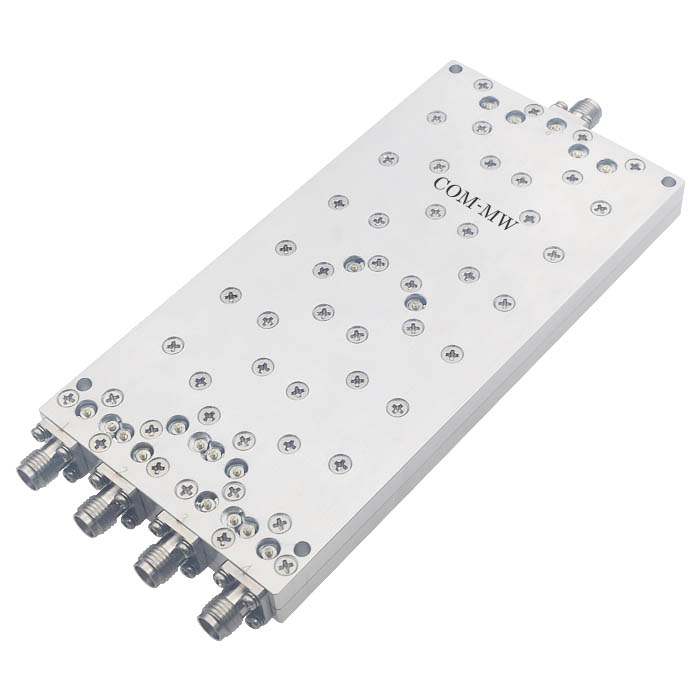

0.8~18GHz, 15W, 4路, 0°, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 1 | 低损耗，小体积。 |
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.8 | ~ | 18 | GHz |
| 插入损耗 | 2.8 | dB | ||
| 理论损耗 | 6 | dB | ||
| 隔离度 | 17 | dB | ||
| 输入驻波比 | 1.8 | |||
| 输出驻波比 | 1.5 | |||
| 幅度平衡 | ±0.5 | dB | ||
| 相位平衡 | ±6 | ° |
| 功率容量 | 15W设计保证 |
| 路数 | 4路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-F or K |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
| 公共端口 | 0 |
| 分配端口 | 1~4 |

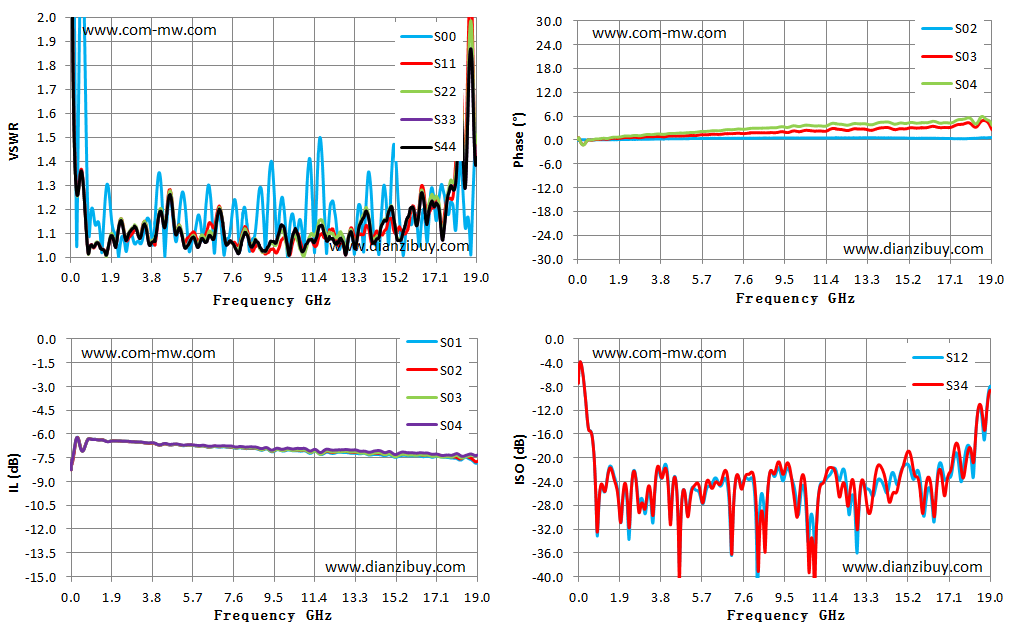

| Frequency GHz | S00 驻波 | S11 驻波 | S01 损耗 dB | S02 相位 ° | S12 隔离 dB |
| 0.01 | 3.83 | 3.77 | -7.84 | -0.11 | -7.31 |
| 1.37 | 1.12 | 1.05 | -6.36 | 0.09 | -22.74 |
| 2.72 | 1.08 | 1.08 | -6.48 | 0.19 | -25.10 |
| 4.08 | 1.31 | 1.13 | -6.68 | 0.30 | -21.49 |
| 5.44 | 1.14 | 1.08 | -6.71 | 0.40 | -25.45 |
| 6.79 | 1.07 | 1.15 | -6.80 | 0.45 | -23.43 |
| 8.15 | 1.21 | 1.13 | -6.92 | 0.49 | -26.69 |
| 9.51 | 1.31 | 1.03 | -7.08 | 0.55 | -23.27 |
| 10.86 | 1.08 | 1.02 | -7.06 | 0.52 | -32.77 |
| 12.22 | 1.23 | 1.12 | -7.22 | 0.56 | -21.87 |
| 13.57 | 1.21 | 1.10 | -7.24 | 0.60 | -26.45 |
| 14.93 | 1.14 | 1.16 | -7.32 | 0.53 | -21.73 |
| 16.29 | 1.06 | 1.20 | -7.38 | 0.48 | -27.04 |
| 17.64 | 1.18 | 1.25 | -7.49 | 0.37 | -23.96 |
| 19.00 | 1.42 | 1.42 | -7.81 | 0.64 | -7.94 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
