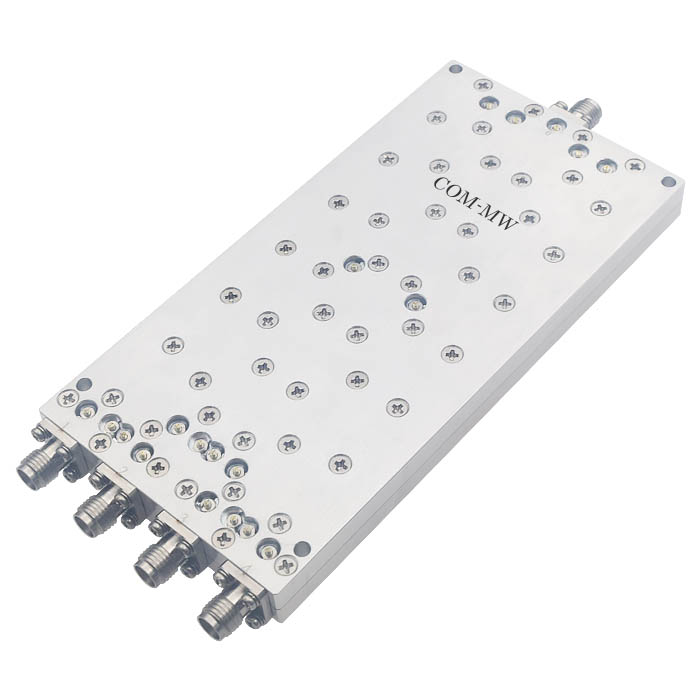

1~40GHz, 15W, 4路, 0°, 2.92
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1 | ~ | 40 | GHz |
| 插入损耗 | 2.5 | dB@1G~18G | ||
| 插入损耗 | 4.5 | dB@18G~40G | ||
| 理论损耗 | 6 | dB | ||
| 隔离度 | 17 | dB@1G~37G | ||
| 隔离度 | 14 | dB@37G~40G | ||
| 输入驻波比 | 1.8 | |||
| 输出驻波比 | 1.8 | |||
| 幅度平衡 | ±0.7 | dB | ||
| 相位平衡 | ±7 | ° |
| 功率容量 | 15W设计保证 |
| 路数 | 4路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 2.92-F |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

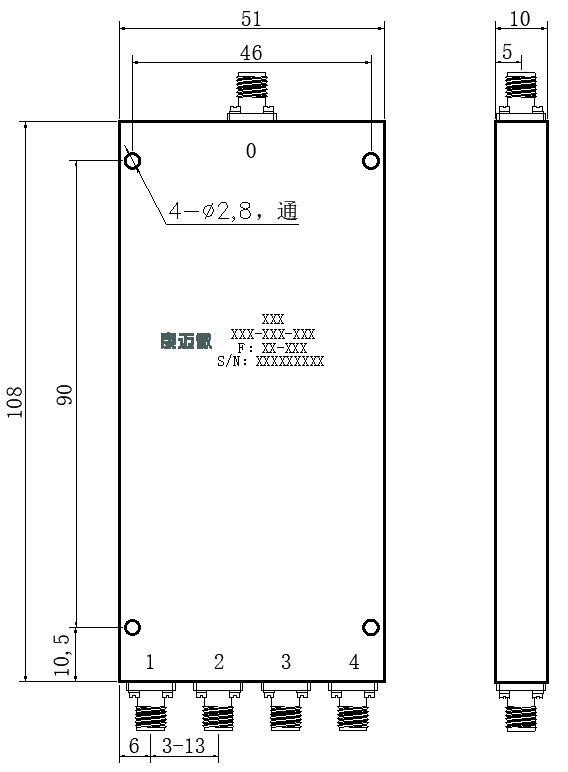

| 公共端口 | 0 |
| 分配端口 | 1，2，3，4 |

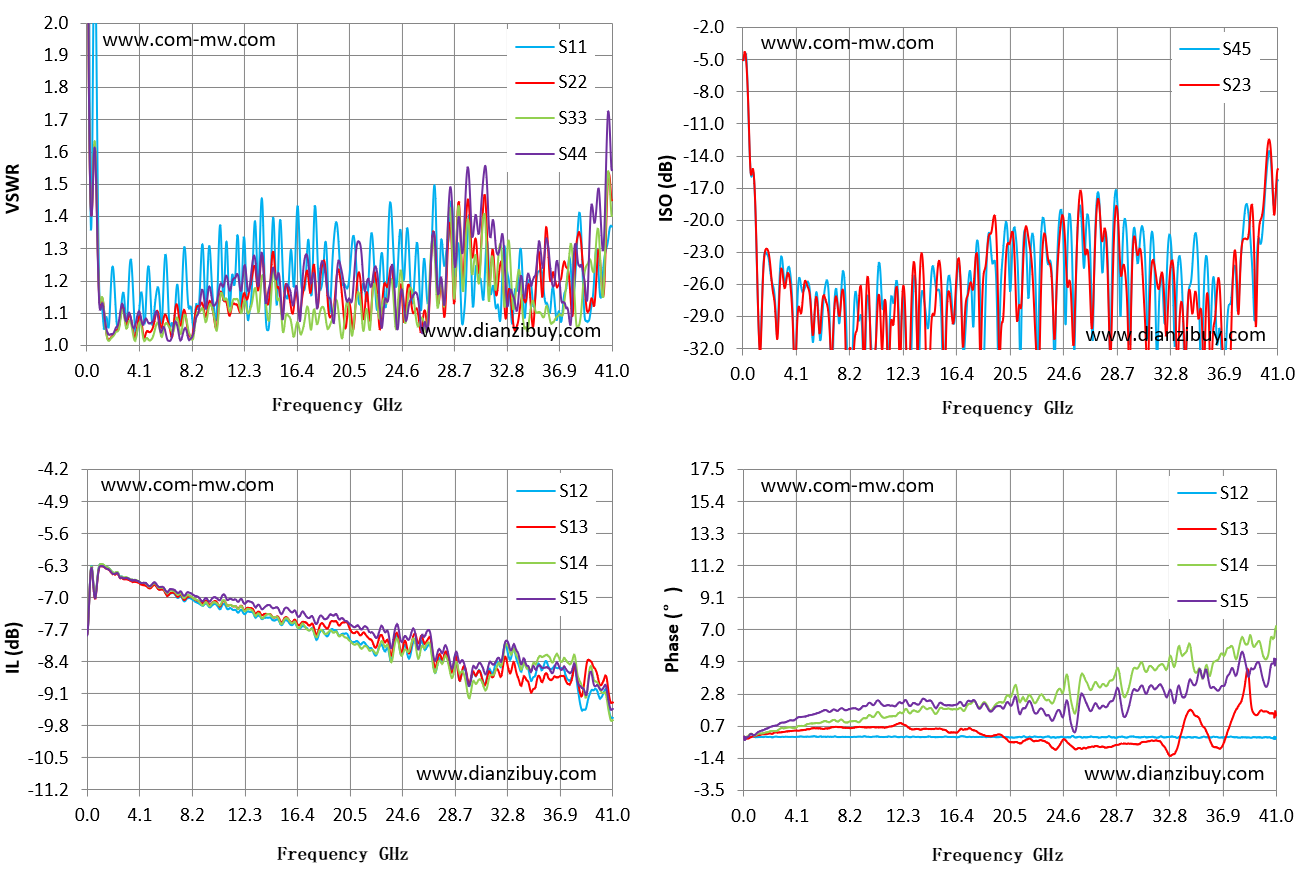

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S23 隔离 dB | S13 相位 ° |
| 0.01 | 3.58 | 2.78 | -7.81 | -5.07 | -0.01 |
| 2.93 | 1.16 | 1.11 | -6.56 | -24.80 | 0.27 |
| 5.86 | 1.07 | 1.06 | -6.81 | -30.41 | 0.53 |
| 8.79 | 1.13 | 1.12 | -7.13 | -29.76 | 0.61 |
| 11.71 | 1.30 | 1.13 | -7.31 | -26.74 | 0.77 |
| 14.64 | 1.37 | 1.27 | -7.50 | -28.84 | 0.48 |
| 17.57 | 1.15 | 1.18 | -7.66 | -26.25 | 0.44 |
| 20.50 | 1.20 | 1.13 | -7.90 | -21.99 | -0.37 |
| 23.43 | 1.15 | 1.18 | -8.10 | -23.70 | -0.41 |
| 26.36 | 1.27 | 1.11 | -8.14 | -22.79 | -0.80 |
| 29.29 | 1.08 | 1.25 | -8.58 | -24.72 | -0.48 |
| 32.21 | 1.09 | 1.23 | -8.51 | -25.51 | -0.48 |
| 35.14 | 1.20 | 1.23 | -8.47 | -28.56 | 1.10 |
| 38.07 | 1.17 | 1.19 | -8.57 | -26.92 | 1.91 |
| 41.00 | 1.37 | 1.45 | -9.63 | -15.21 | 1.55 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
