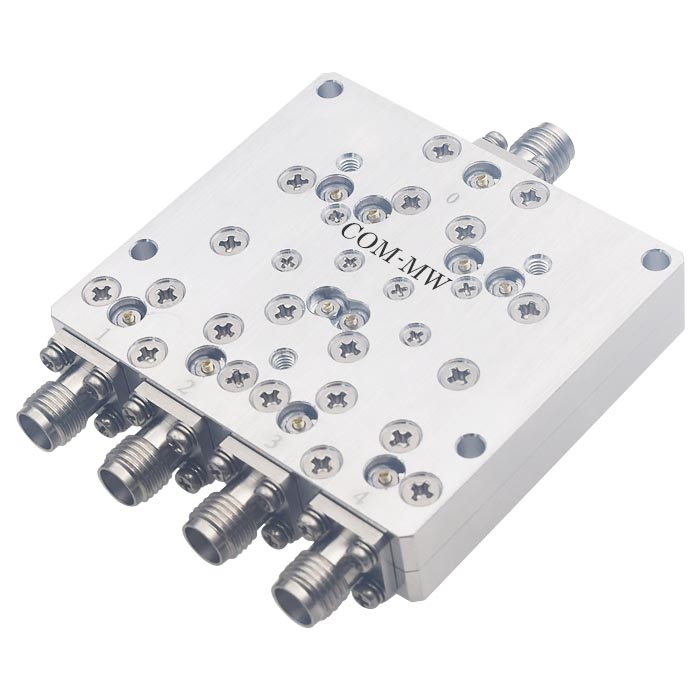

4~40GHz, 20W, 4路, 0°, 2.92
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 4 | ~ | 40 | GHz |
| 插入损耗 | 2.5 | dB | ||
| 隔离度 | 16 | dB | ||
| 公共端驻波比 | 1.6 | |||
| 分配端驻波比 | 1.6 | |||
| 幅度平衡 | ±0.5 | dB | ||
| 相位平衡 | ±6 | ° |
| 功率容量 | 20W设计保证 |
| 路数 | 4路 |
| 相位 | 0° |
| 阻抗 | 50Ω |

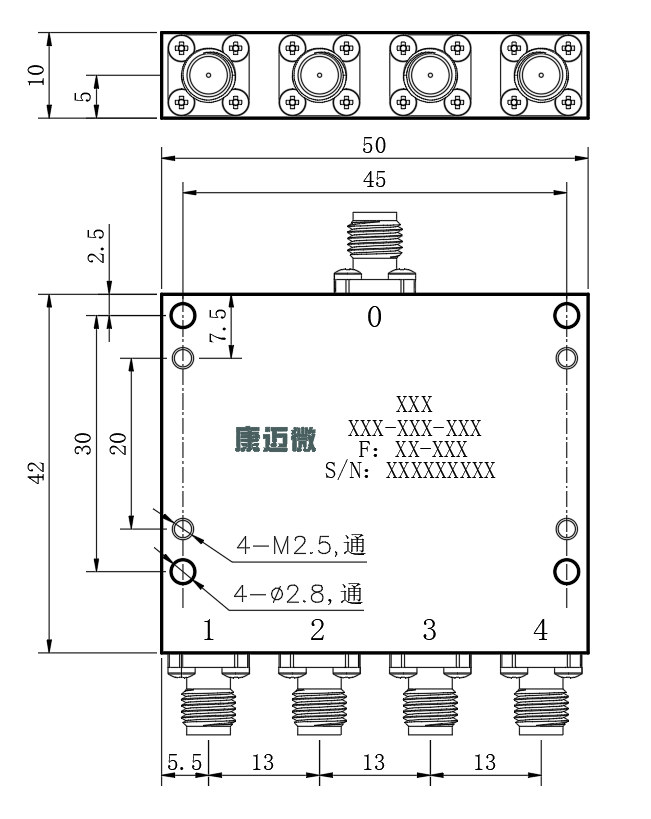

| 接口形式 | 2.92-F |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 公共端口 | 0 |
| 分配端口 | 1，2，3，4 |

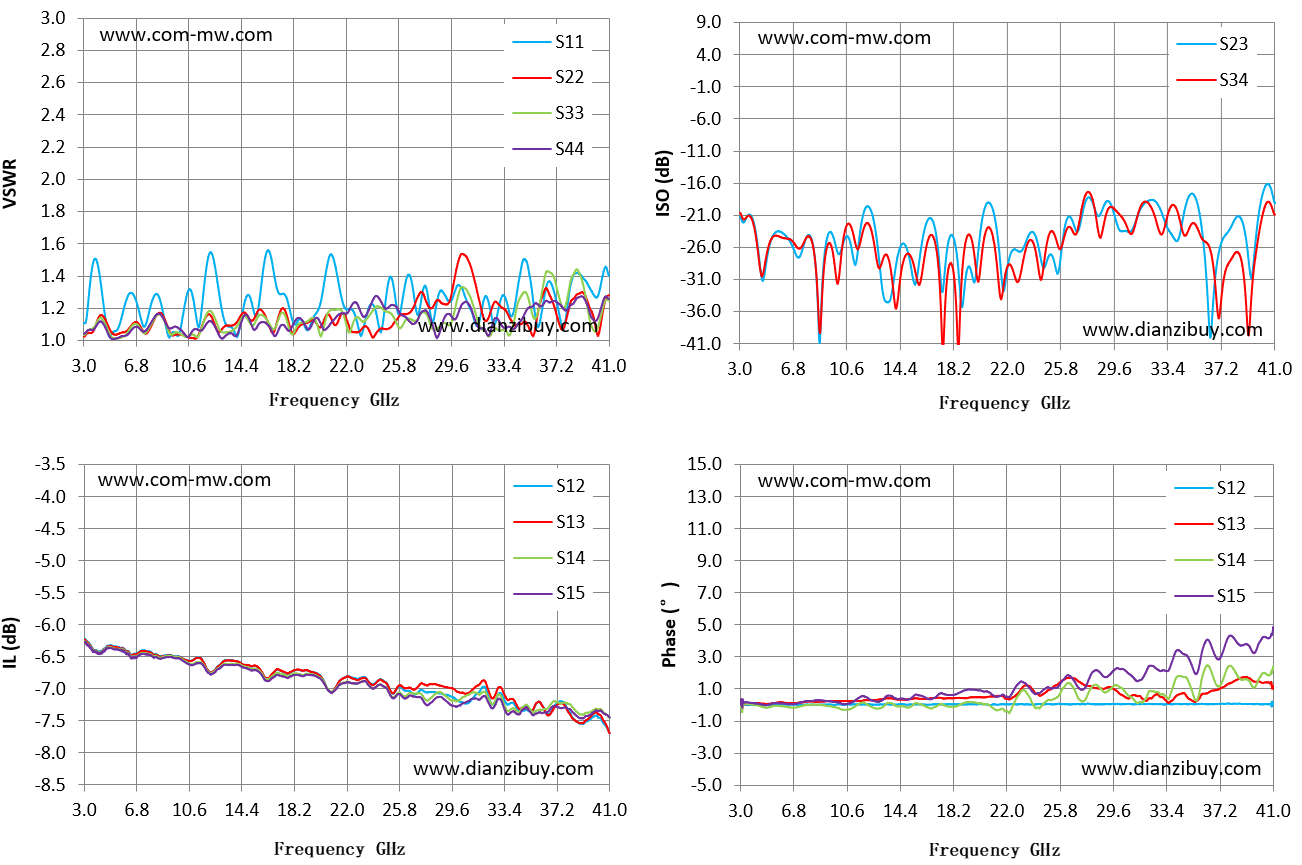

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S23 隔离 dB | S15 相位 ° |
| 3.00 | 1.11 | 1.02 | -6.21 | -21.19 | 0.29 |
| 5.71 | 1.14 | 1.05 | -6.37 | -23.48 | 0.10 |
| 8.43 | 1.27 | 1.17 | -6.49 | -30.12 | 0.29 |
| 11.14 | 1.14 | 1.01 | -6.51 | -28.47 | 0.25 |
| 13.85 | 1.06 | 1.10 | -6.56 | -32.37 | 0.51 |
| 16.57 | 1.51 | 1.06 | -6.78 | -21.42 | 0.35 |
| 19.28 | 1.07 | 1.11 | -6.73 | -28.98 | 0.96 |
| 22.00 | 1.19 | 1.13 | -6.80 | -29.16 | 0.52 |
| 24.71 | 1.15 | 1.07 | -6.89 | -28.80 | 1.00 |
| 27.42 | 1.26 | 1.30 | -7.02 | -19.76 | 0.96 |
| 30.14 | 1.34 | 1.51 | -7.20 | -23.48 | 2.24 |
| 32.85 | 1.13 | 1.24 | -7.12 | -19.95 | 2.15 |
| 35.56 | 1.22 | 1.04 | -7.28 | -19.75 | 1.98 |
| 38.28 | 1.37 | 1.25 | -7.45 | -21.22 | 4.05 |
| 40.99 | 1.40 | 1.28 | -7.69 | -18.99 | 4.86 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
