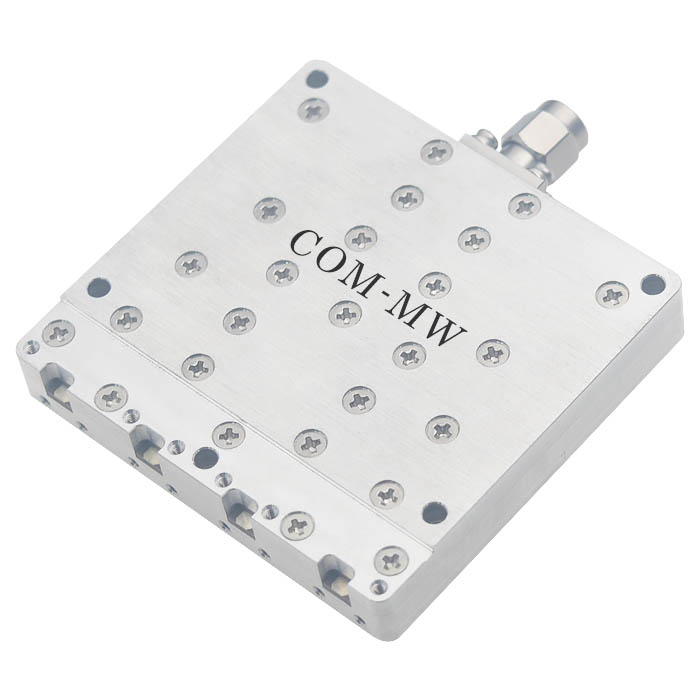

6~18GHz, 80W, 4路, 0°, SMA, 微带焊盘
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 6 | ~ | 18 | GHz |
| 插入损耗 | 1 | dB | ||
| 隔离度 | 无 | dB | ||
| 公共端驻波比 | 1.4 | |||
| 分配端驻波比 | 无 | |||
| 幅度平衡 | ±0.4 | dB | ||
| 相位平衡 | ±5 | ° |
| 功率容量 | 80W设计保证 |
| 路数 | 4路 |
| 相位 | 0° |
| 公共端接口形式 | SMA-M |
| 分配端接口形式 | 微带焊盘 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 公共端口 | 0 |
| 分配端口 | 1,2,3,4 |

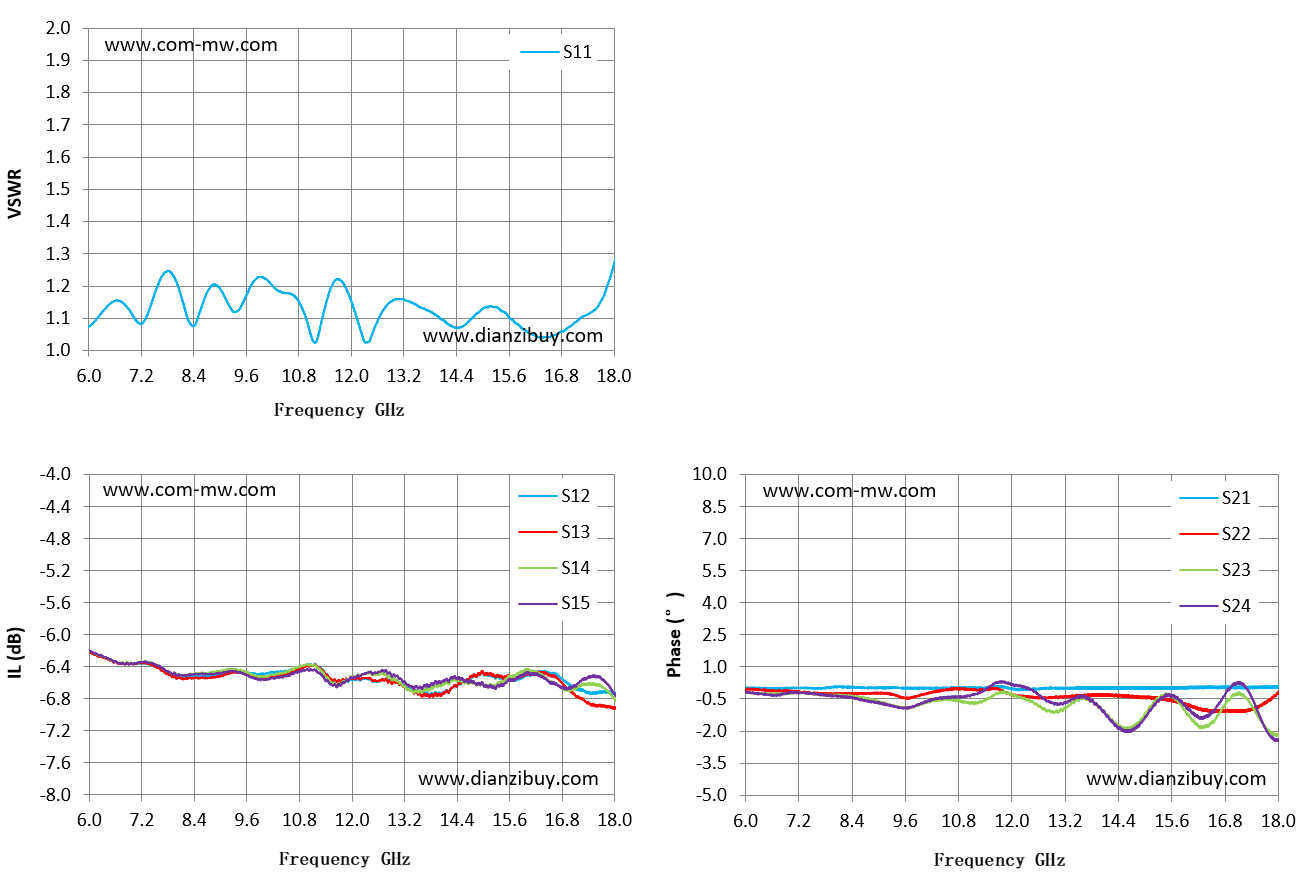

| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S14 损耗 dB | S15 损耗 dB |
|---|---|---|---|---|---|
| 6 | 1.07 | -6.21 | -6.23 | -6.21 | -6.21 |
| 6.86 | 1.14 | -6.35 | -6.36 | -6.34 | -6.35 |
| 7.71 | 1.24 | -6.46 | -6.46 | -6.43 | -6.43 |
| 8.57 | 1.13 | -6.52 | -6.54 | -6.48 | -6.49 |
| 9.43 | 1.13 | -6.47 | -6.47 | -6.44 | -6.47 |
| 10.29 | 1.19 | -6.46 | -6.51 | -6.49 | -6.53 |
| 11.14 | 1.03 | -6.37 | -6.38 | -6.38 | -6.44 |
| 12 | 1.15 | -6.56 | -6.55 | -6.53 | -6.54 |
| 12.86 | 1.15 | -6.57 | -6.58 | -6.52 | -6.48 |
| 13.71 | 1.13 | -6.73 | -6.75 | -6.68 | -6.63 |
| 14.57 | 1.08 | -6.6 | -6.59 | -6.6 | -6.58 |
| 15.43 | 1.12 | -6.54 | -6.53 | -6.59 | -6.63 |
| 16.29 | 1.04 | -6.47 | -6.47 | -6.49 | -6.51 |
| 17.14 | 1.09 | -6.68 | -6.77 | -6.66 | -6.62 |
| 18 | 1.27 | -6.73 | -6.91 | -6.8 | -6.74 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
