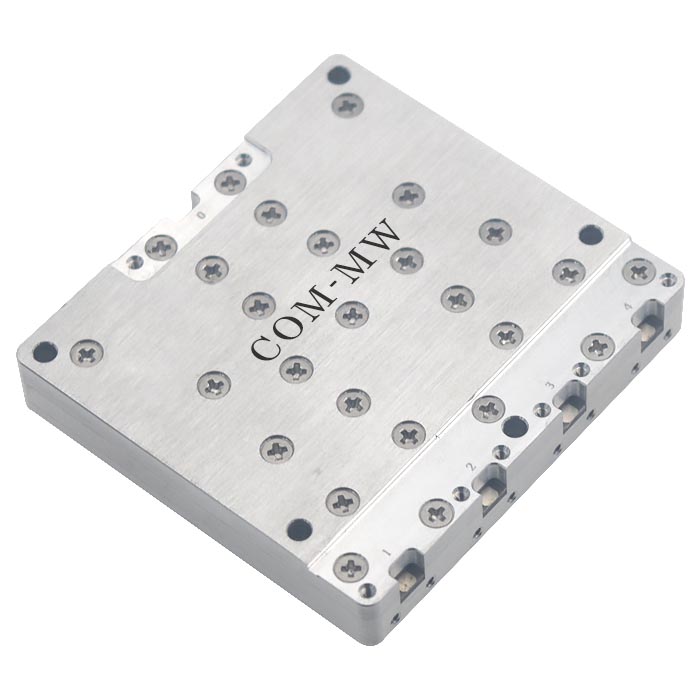

6~18GHz, 80W, 4路, 0°, 微带焊盘, 微带焊盘
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 6 | ~ | 18 | GHz |
| 插入损耗 | 1 | dB | ||
| 隔离度 | 无 | dB | ||
| 公共端驻波比 | 1.4 | |||
| 分配端驻波比 | 无 | |||
| 幅度平衡 | ±0.4 | dB | ||
| 相位平衡 | ±5 | ° |
| 功率容量 | 80W设计保证 |
| 路数 | 4路 |
| 相位 | 0° |

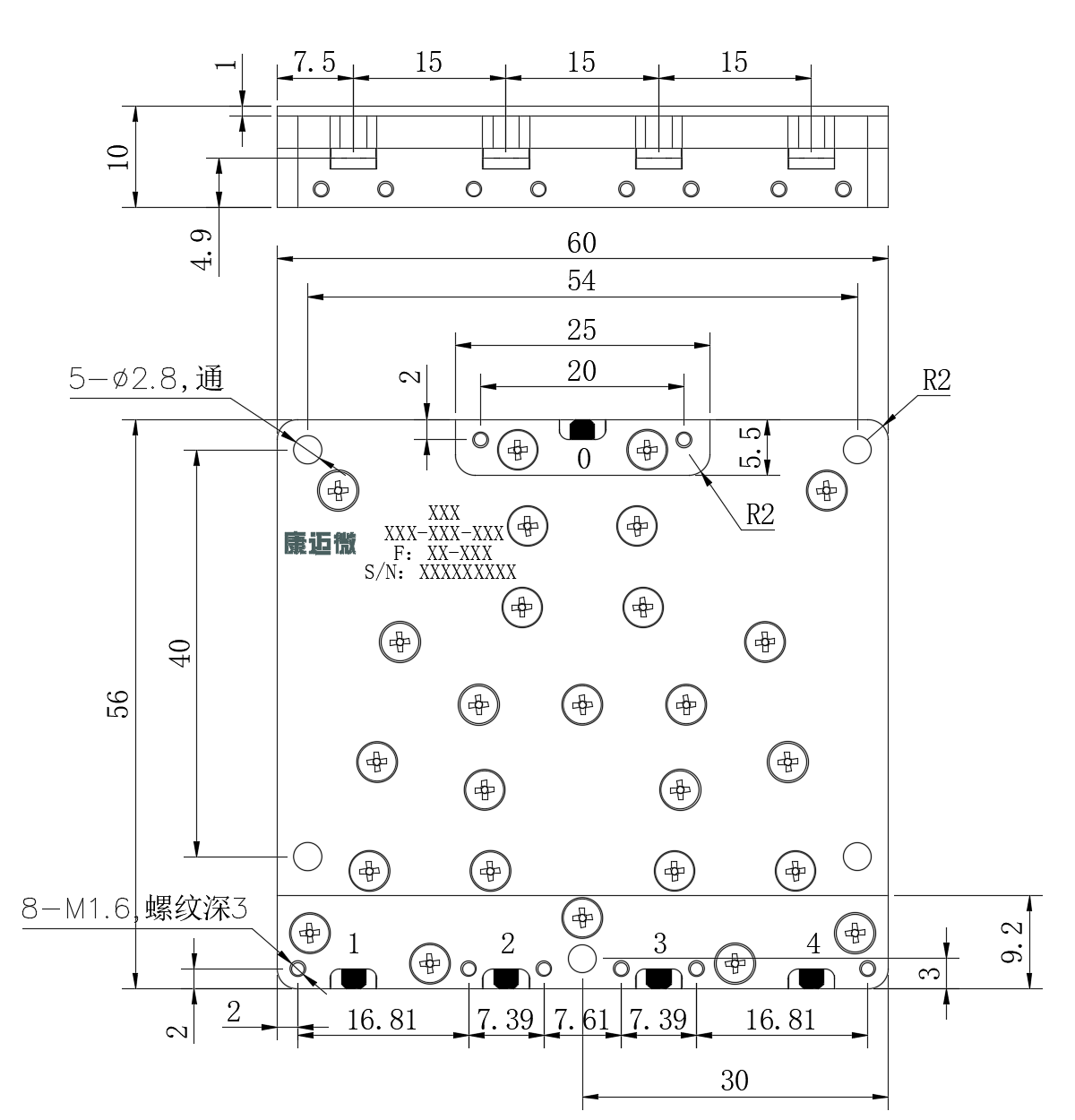

| 公共端接口形式 | 微带焊盘 |
| 分配端接口形式 | 微带焊盘 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 公共端口 | 0 |
| 分配端口 | 1,2,3,4 |

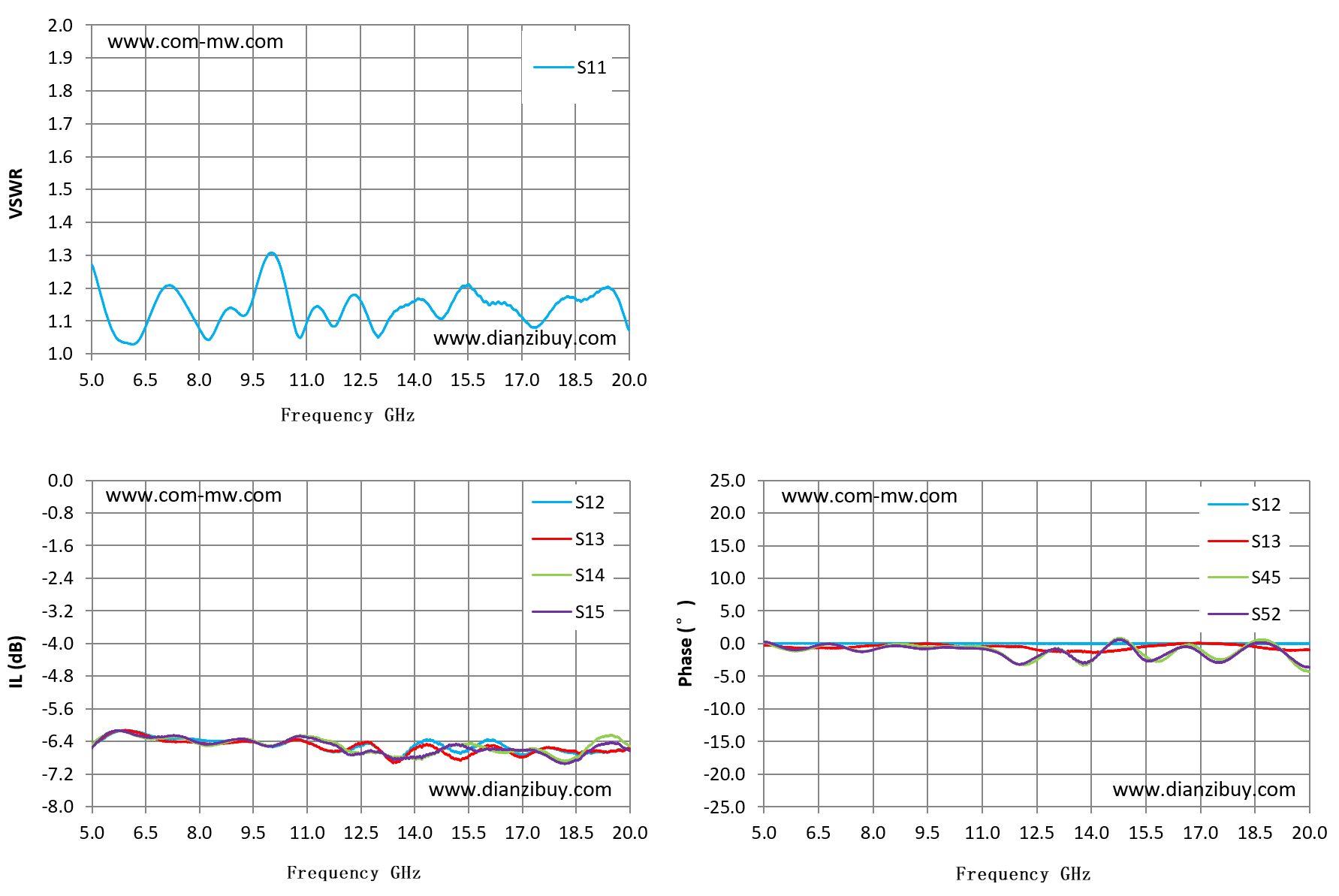

| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S14 损耗 dB | S15 损耗 dB |
|---|---|---|---|---|---|
| 5 | 1.27 | -6.52 | -6.52 | -6.5 | -6.56 |
| 6.07 | 1.03 | -6.14 | -6.14 | -6.21 | -6.2 |
| 7.14 | 1.21 | -6.34 | -6.4 | -6.3 | -6.27 |
| 8.21 | 1.04 | -6.39 | -6.46 | -6.51 | -6.47 |
| 9.29 | 1.12 | -6.36 | -6.4 | -6.33 | -6.35 |
| 10.36 | 1.23 | -6.45 | -6.43 | -6.4 | -6.41 |
| 11.43 | 1.13 | -6.59 | -6.58 | -6.36 | -6.41 |
| 12.5 | 1.16 | -6.5 | -6.45 | -6.69 | -6.7 |
| 13.57 | 1.14 | -6.85 | -6.9 | -6.8 | -6.84 |
| 14.64 | 1.11 | -6.45 | -6.6 | -6.67 | -6.66 |
| 15.71 | 1.19 | -6.52 | -6.67 | -6.5 | -6.64 |
| 16.79 | 1.13 | -6.67 | -6.74 | -6.65 | -6.61 |
| 17.86 | 1.14 | -6.57 | -6.56 | -6.77 | -6.84 |
| 18.93 | 1.17 | -6.69 | -6.65 | -6.47 | -6.61 |
| 20 | 1.07 | -6.57 | -6.58 | -6.52 | -6.64 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
