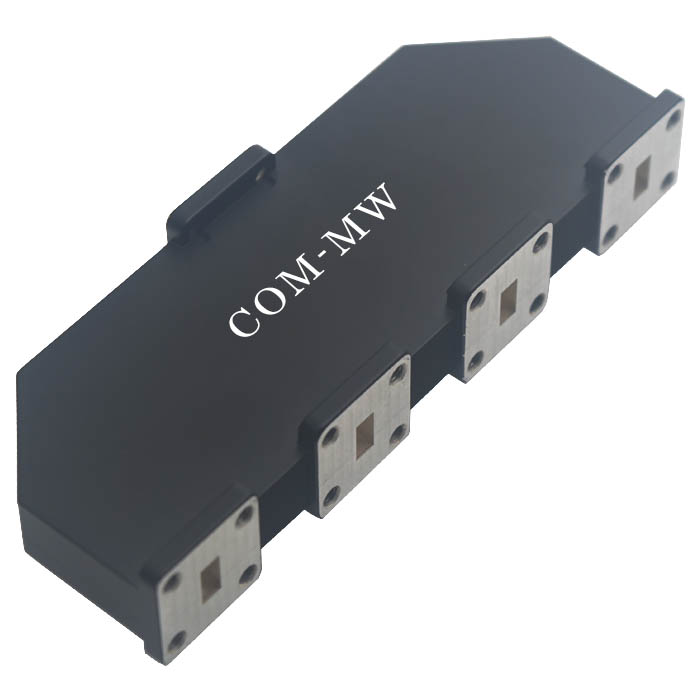

26~40GHz, 40W, 4路, 0°, 波导口, BJ320
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 26 | ~ | 40 | GHz |
| 插入损耗 | 0.7 | dB | ||
| 隔离度 | 11 | dB | ||
| 输入驻波比 | 1.5 | |||
| 输出驻波比 | 1.6 | |||
| 幅度平衡 | ±0.5 | dB | ||
| 相位平衡 | ±5 | ° |
| 功率容量 | 40W设计保证 |
| 路数 | 4路 |
| 相位 | 0° |
| 接口形式 | 波导口 |
| 波导口型号 | BJ320 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 公共端口 | 0(FBP320) |
| 分配端口 | 1，2，3，4(FBP320) |

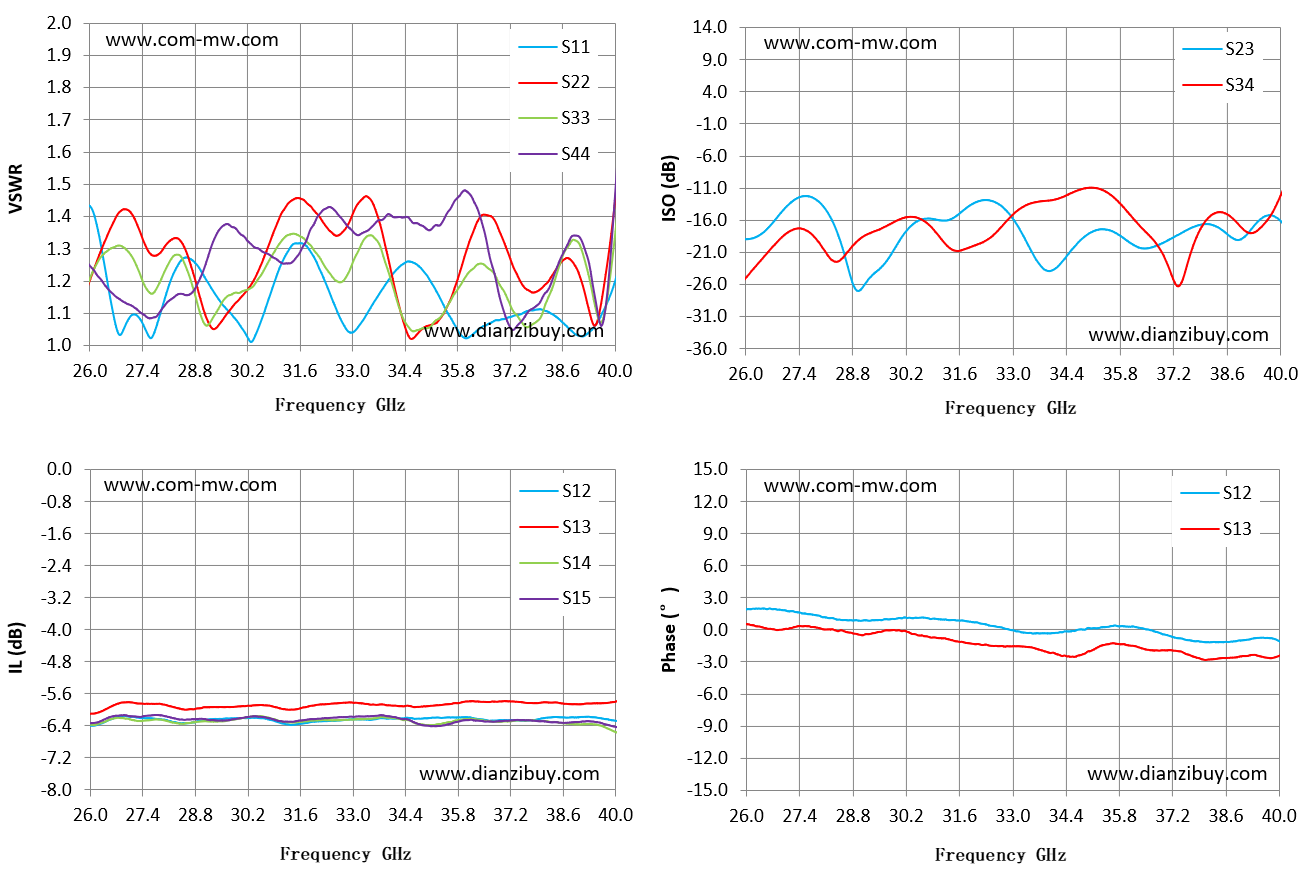

| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S23 隔离 dB | S13 相位 ° |
|---|---|---|---|---|---|
| 26 | 1.43 | -6.4 | -6.11 | -18.95 | 0.51 |
| 27 | 1.07 | -6.17 | -5.82 | -14.37 | 0.04 |
| 28 | 1.15 | -6.26 | -5.88 | -13.57 | 0.05 |
| 29 | 1.23 | -6.27 | -5.95 | -26.84 | -0.49 |
| 30 | 1.06 | -6.22 | -5.92 | -19.45 | -0.07 |
| 31 | 1.22 | -6.31 | -5.96 | -15.9 | -0.76 |
| 32 | 1.27 | -6.3 | -5.89 | -13.28 | -1.35 |
| 33 | 1.04 | -6.24 | -5.83 | -15.78 | -1.55 |
| 34 | 1.21 | -6.22 | -5.9 | -23.82 | -2.17 |
| 35 | 1.22 | -6.22 | -5.92 | -18 | -2.01 |
| 36 | 1.02 | -6.19 | -5.8 | -19.22 | -1.43 |
| 37 | 1.08 | -6.27 | -5.79 | -19.26 | -1.93 |
| 38 | 1.11 | -6.23 | -5.83 | -16.6 | -2.77 |
| 39 | 1.03 | -6.19 | -5.87 | -18.8 | -2.48 |
| 40 | 1.2 | -6.28 | -5.8 | -16.13 | -2.44 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
