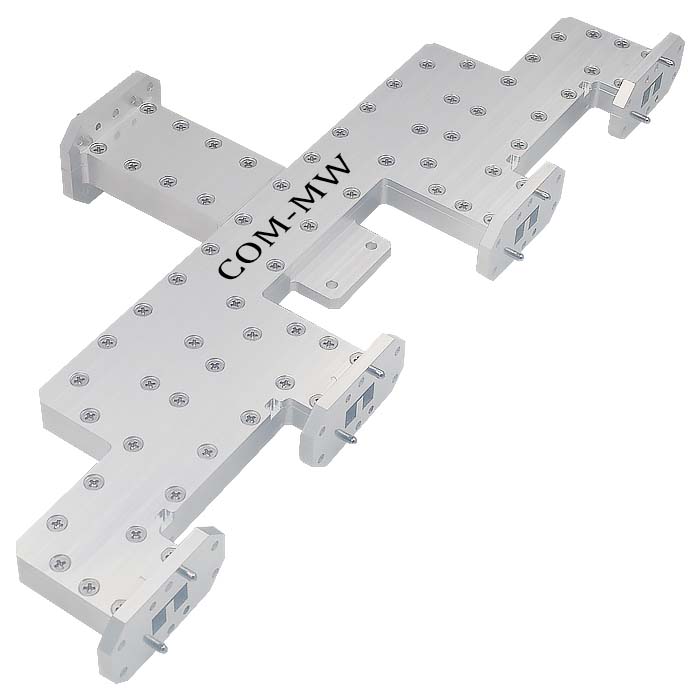

6~18GHz, 400W, 4路, 0°, 波导口
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 1 | 低损耗，高功率。 |
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 6 | ~ | 18 | GHz |
| 插入损耗 | 1 | dB | ||
| 理论损耗 | 6 | dB | ||
| 隔离度 | 2 | dB | ||
| 公共端驻波比 | 1.5 | |||
| 分配端驻波比 | 无 | |||
| 幅度平衡 | ±0.5 | dB | ||
| 相位平衡 | ±5 | ° |
| 功率容量 | 400W设计保证 |
| 路数 | 4路 |
| 相位 | 0° |
| 接口形式 | 波导口 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

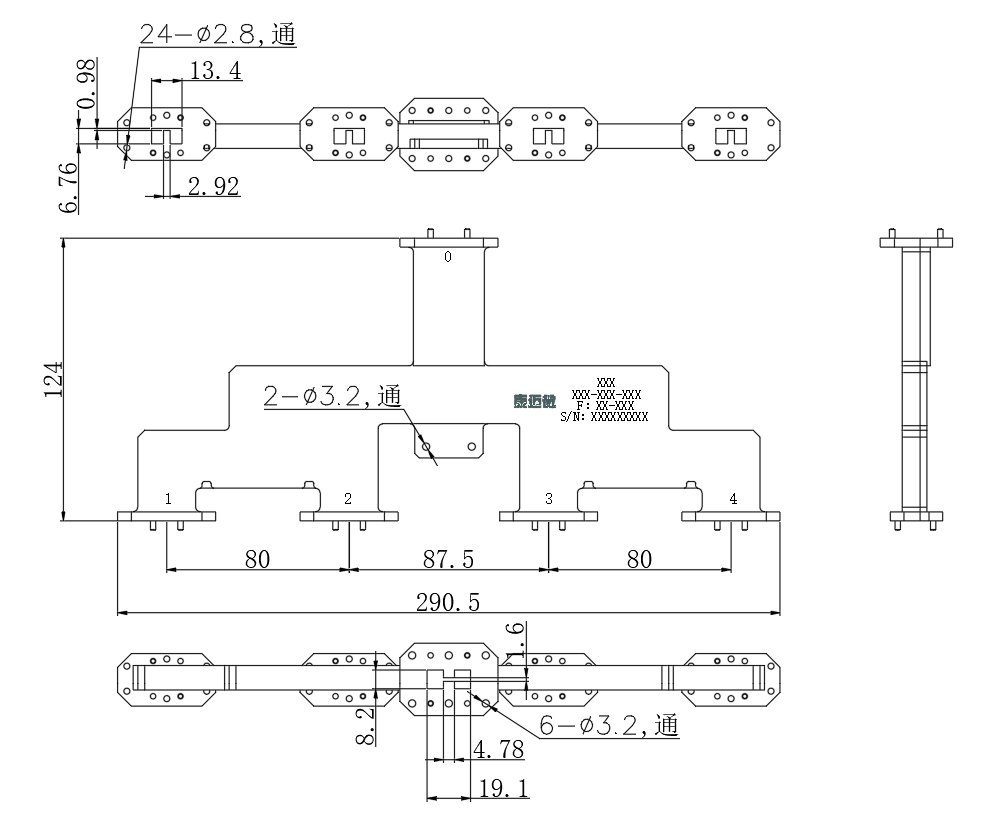

| 公共端口 | 0（WRD500D36） |
| 分配端口 | 1~4（非标单脊波导口） |

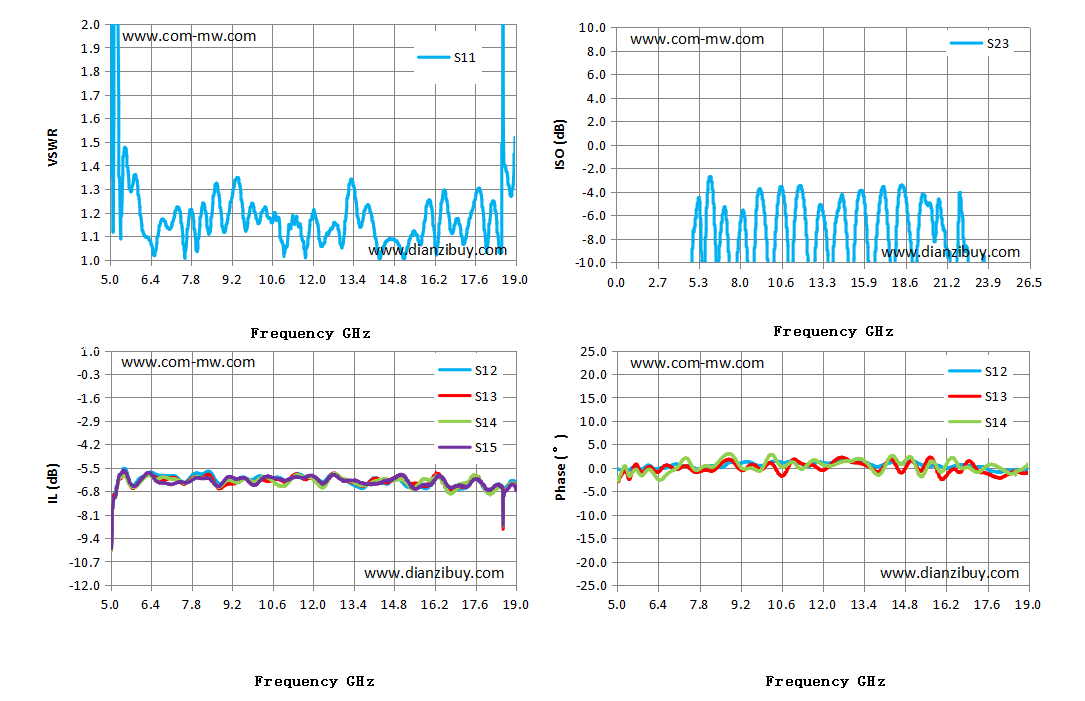

| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S23 隔离 dB | S12 相位 ° | S13 相位 ° |
| 5.00 | 4.07 | -9.49 | -9.55 | -88.23 | -0.29 | -2.50 |
| 6.00 | 1.26 | -6.10 | -6.29 | -77.74 | 0.37 | -0.20 |
| 7.00 | 1.13 | -5.96 | -6.11 | -78.85 | 0.82 | -0.32 |
| 8.00 | 1.04 | -5.80 | -6.03 | -76.75 | -0.12 | -0.51 |
| 9.00 | 1.13 | -6.27 | -6.45 | -24.85 | 0.99 | 0.99 |
| 10.00 | 1.21 | -6.09 | -6.25 | -3.33 | 0.52 | -0.11 |
| 11.00 | 1.02 | -6.26 | -6.30 | -6.65 | 1.52 | 1.75 |
| 12.00 | 1.19 | -6.00 | -6.05 | -6.64 | 1.09 | -0.52 |
| 13.00 | 1.05 | -6.15 | -6.13 | -5.15 | 1.14 | 1.17 |
| 14.00 | 1.20 | -6.23 | -6.24 | -3.68 | 0.39 | -0.44 |
| 15.00 | 1.06 | -6.17 | -6.10 | -3.48 | 1.40 | 1.36 |
| 16.00 | 1.25 | -6.55 | -6.37 | -5.55 | 0.37 | -2.14 |
| 17.00 | 1.17 | -6.70 | -6.56 | -5.84 | 0.38 | 1.48 |
| 18.00 | 1.04 | -6.81 | -6.81 | -6.84 | -0.86 | -2.09 |
| 19.00 | 1.45 | -6.62 | -6.70 | -10.74 | -0.35 | -1.21 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
