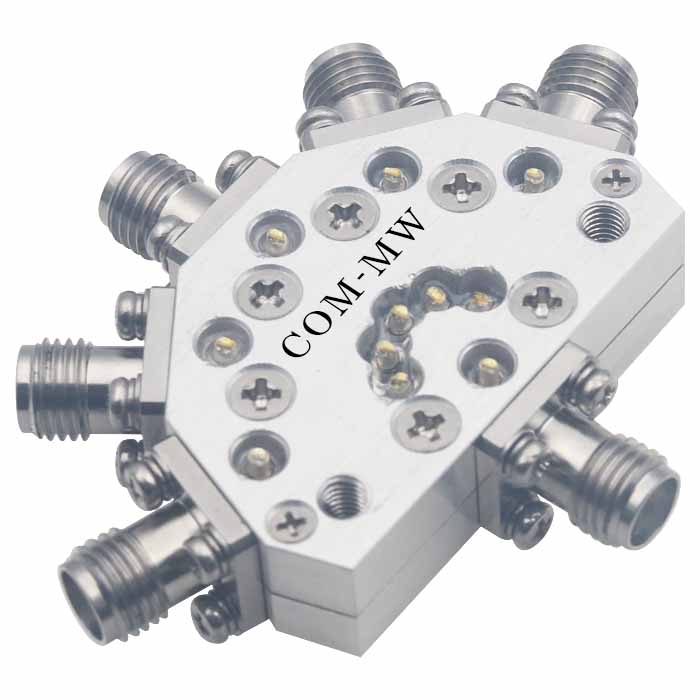

DC~18GHz, 0.5W, 5路, 0°, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 18 | GHz |
| 插入损耗 | 15 | dB | ||
| 隔离度 | 12 | dB | ||
| 输入驻波比 | 1.8 | |||
| 输出驻波比 | 2 | |||
| 幅度平衡 | ±0.5 | dB | ||
| 相位平衡 | ±6 | ° |
| 功率容量 | 0.5W设计保证 |
| 路数 | 5路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 工作温度 | -40~+70℃设计保证 |

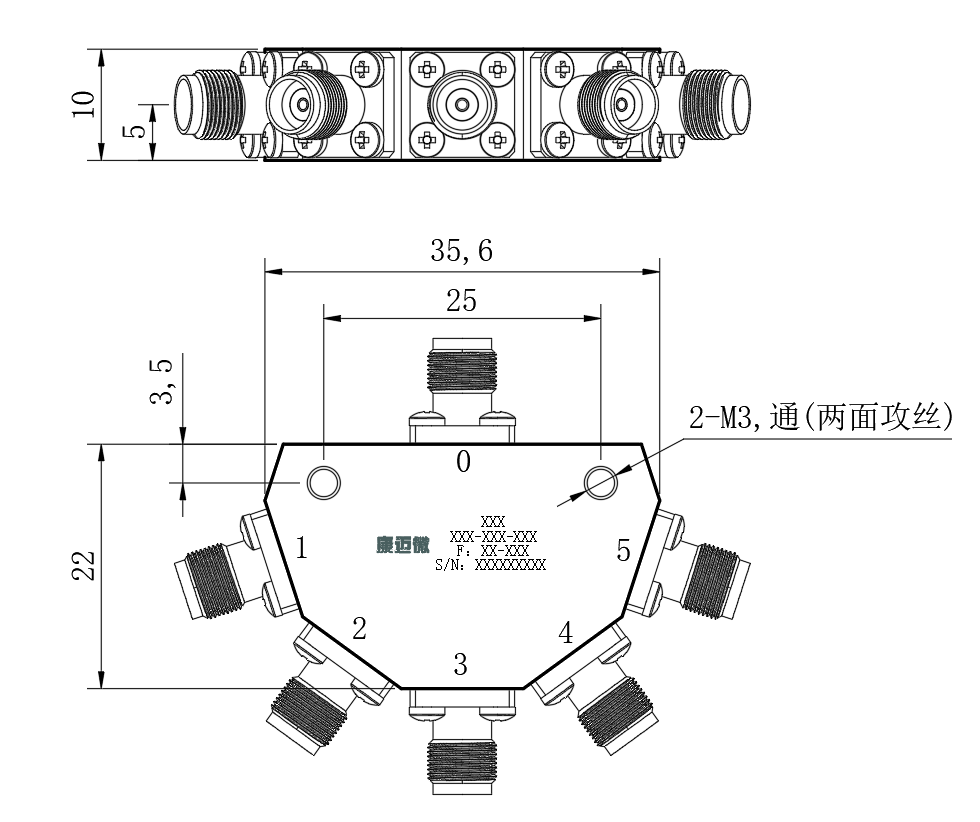

| 公共端口 | 0 |
| 分配端口 | 1,2,3,4,5 |

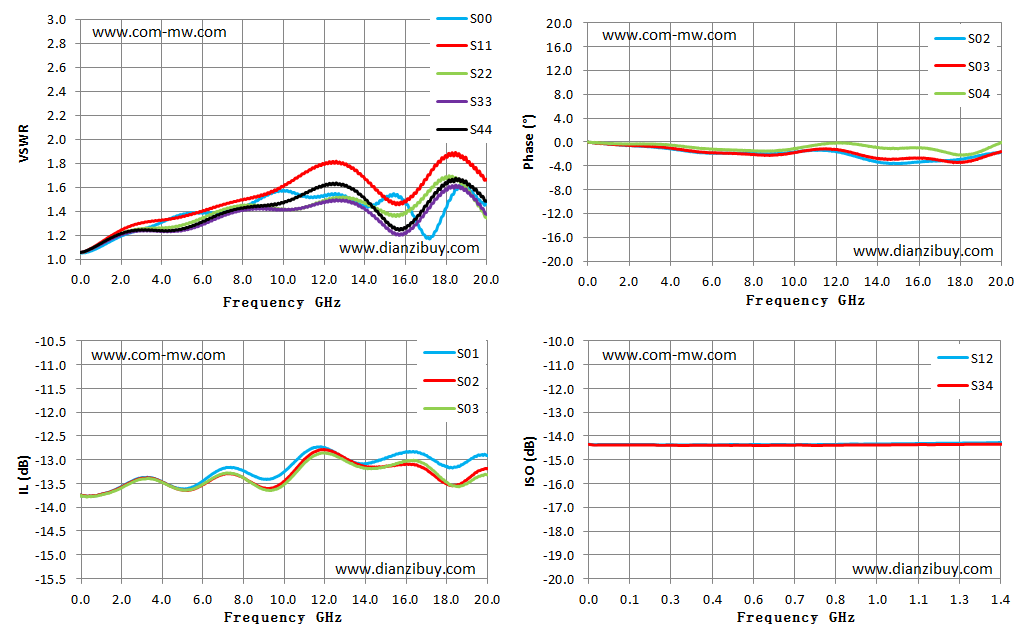

| Frequency GHz | S00 驻波 | S11 驻波 | S01 损耗 dB | S02 相位 ° | S12 隔离 dB |
| 0.01 | 1.05 | 1.06 | -13.74 | 0.07 | -14.34 |
| 1.44 | 1.15 | 1.19 | -13.67 | -0.38 | -14.27 |
| 2.87 | 1.24 | 1.30 | -13.38 | -0.71 | -13.96 |
| 4.29 | 1.33 | 1.33 | -13.52 | -1.28 | -14.04 |
| 5.72 | 1.39 | 1.39 | -13.52 | -1.80 | -14.06 |
| 7.15 | 1.40 | 1.46 | -13.16 | -1.83 | -13.84 |
| 8.58 | 1.48 | 1.53 | -13.35 | -1.97 | -13.89 |
| 10.01 | 1.58 | 1.61 | -13.25 | -1.62 | -13.70 |
| 11.43 | 1.52 | 1.76 | -12.75 | -1.41 | -13.50 |
| 12.86 | 1.54 | 1.80 | -12.94 | -2.35 | -13.96 |
| 14.29 | 1.44 | 1.64 | -13.07 | -3.50 | -14.22 |
| 15.72 | 1.52 | 1.46 | -12.86 | -3.43 | -14.26 |
| 17.14 | 1.18 | 1.71 | -12.95 | -3.12 | -14.73 |
| 18.57 | 1.59 | 1.86 | -13.13 | -2.54 | -14.76 |
| 20.00 | 1.47 | 1.66 | -12.91 | -1.73 | -15.02 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
