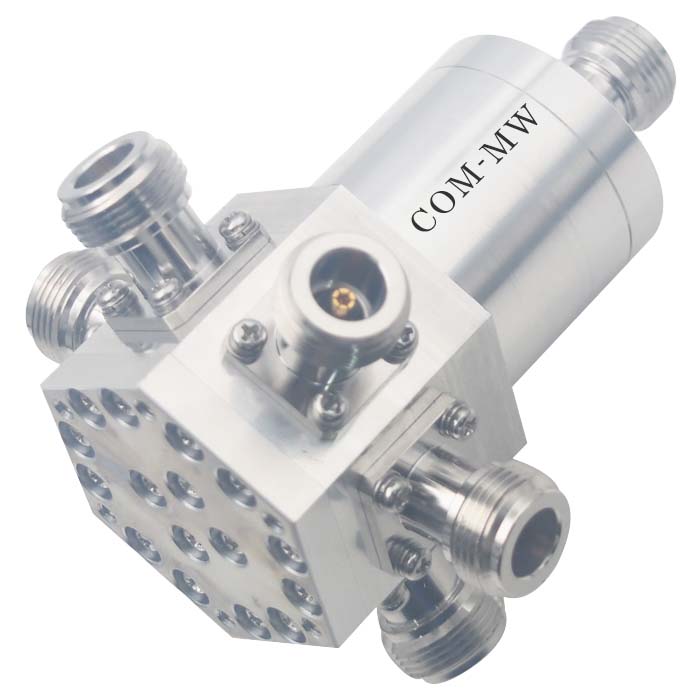

2~8GHz, 600W, 6路, 0°, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2 | ~ | 8 | GHz |
| 插入损耗 | 0.6 | dB | ||
| 隔离度 | 无 | dB | ||
| 公共端驻波比 | 1.3 | |||
| 分配端驻波比 | 无 | |||
| 幅度平衡 | ±0.5 | dB | ||
| 相位平衡 | ±5 | ° |
| 功率容量 | 600W设计保证 |
| 路数 | 6路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | N-F |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

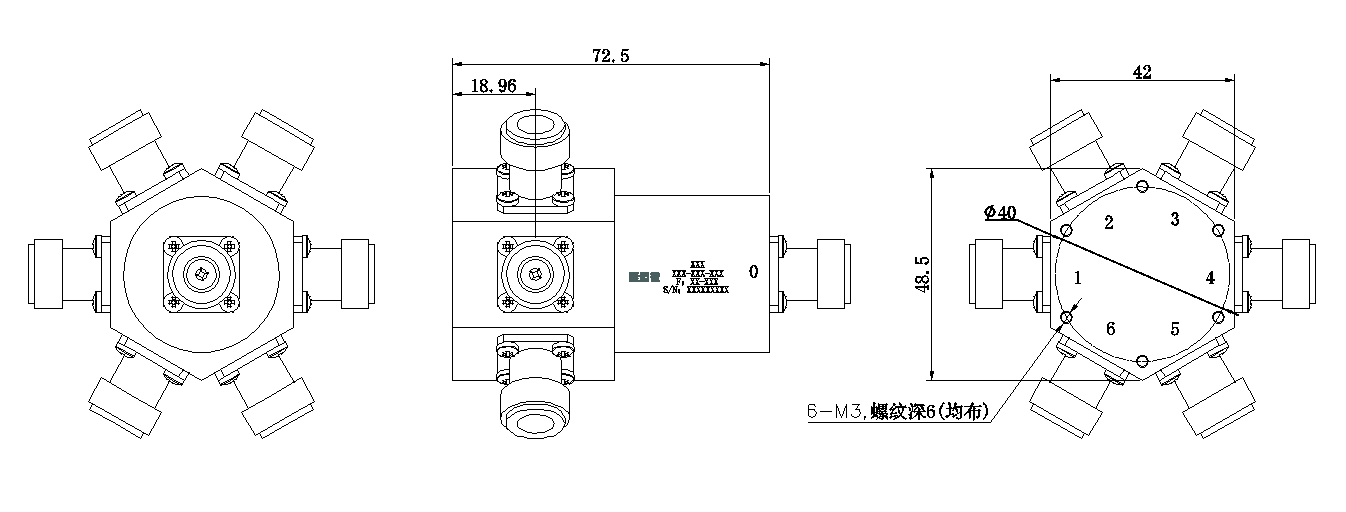

| 公共端口 | 0 |
| 分配端口 | 1~6 |

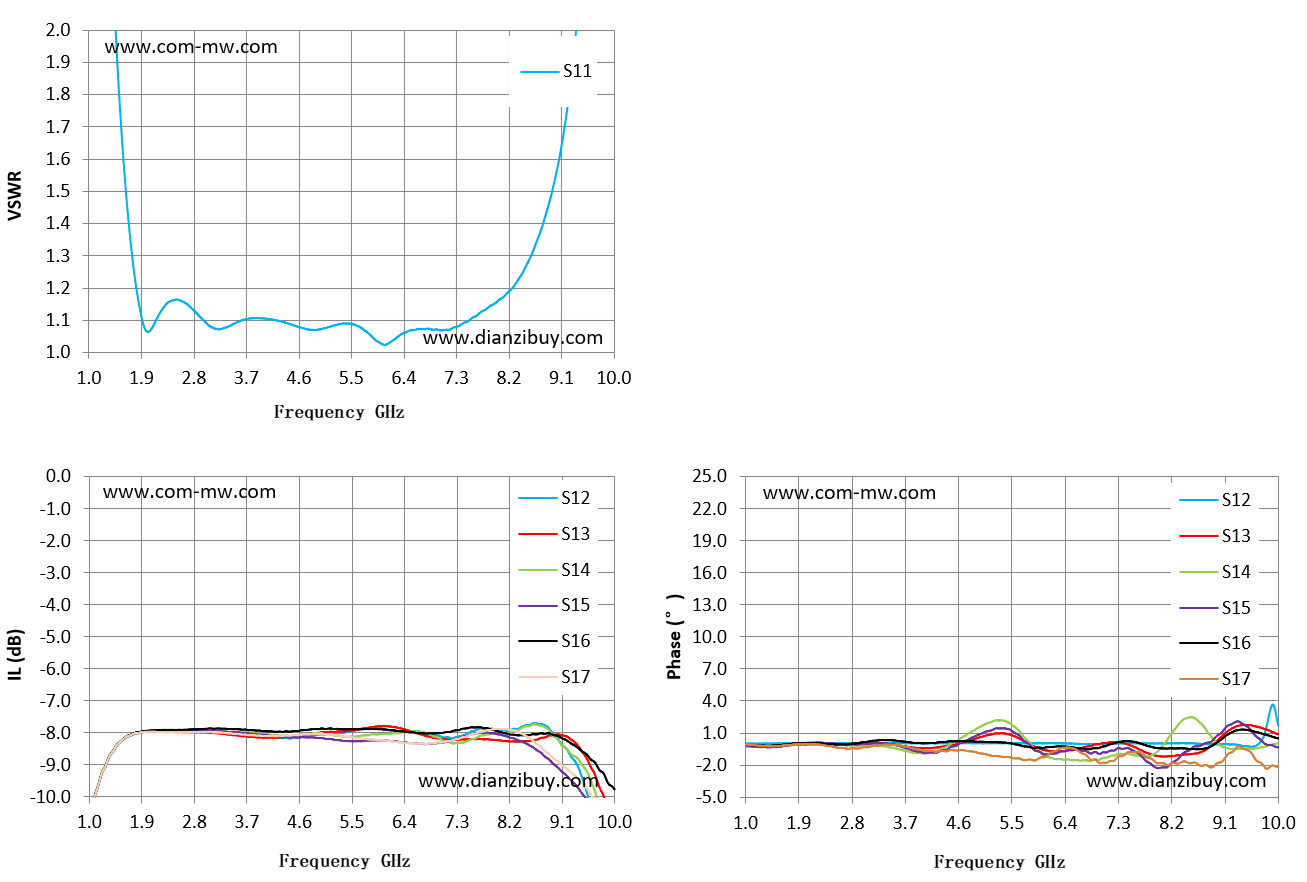

| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S13 相位 ° | S14 相位 ° |
| 1.00 | 5.32 | -10.53 | -10.54 | -0.23 | -0.20 |
| 1.64 | 1.49 | -8.14 | -8.11 | -0.22 | -0.21 |
| 2.29 | 1.14 | -7.94 | -7.97 | -0.07 | |
| 2.93 | 1.11 | -7.98 | -7.99 | 0.03 | -0.18 |
| 3.57 | 1.10 | -8.00 | -8.09 | -0.15 | -0.50 |
| 4.21 | 1.10 | -8.15 | -8.15 | -0.38 | -0.74 |
| 4.86 | 1.07 | -8.07 | -8.01 | 0.41 | 1.23 |
| 5.50 | 1.09 | -7.93 | -7.93 | 0.79 | 1.78 |
| 6.14 | 1.03 | -7.92 | -7.80 | -0.70 | -1.30 |
| 6.79 | 1.07 | -8.00 | -8.11 | -0.27 | -1.61 |
| 7.43 | 1.09 | -8.07 | -8.21 | -0.03 | -0.96 |
| 8.07 | 1.17 | -7.92 | -8.25 | -1.22 | -0.04 |
| 8.71 | 1.36 | -7.72 | -8.19 | -0.76 | 1.80 |
| 9.36 | 2.01 | -9.00 | -8.38 | 1.71 | -0.49 |
| 10.00 | 4.73 | -12.02 | -10.87 | 0.87 | 0.02 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
