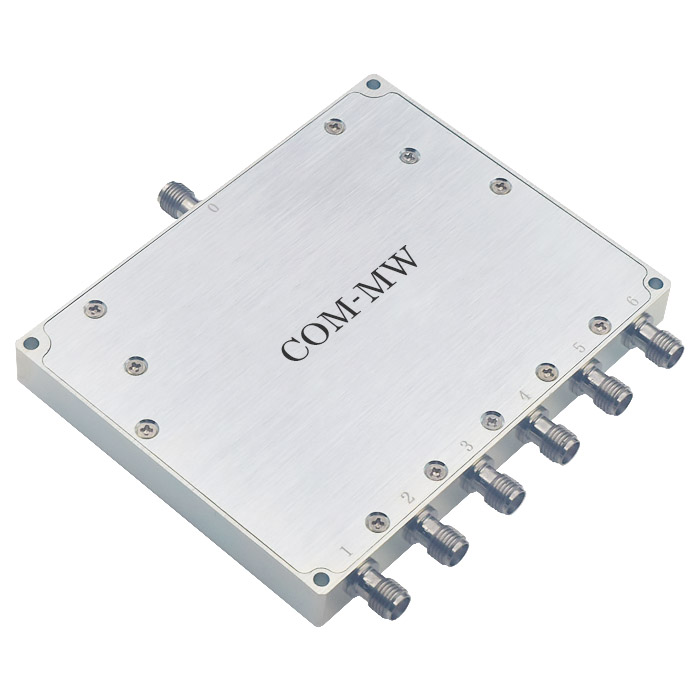

0.3~1GHz, 15W, 6路, 0°, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 1 | 低损耗，小体积。 |
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.3 | ~ | 1 | GHz |
| 插入损耗 | 1.2 | dB | ||
| 理论损耗 | 7.78 | dB | ||
| 隔离度 | 18 | dB | ||
| 输入驻波比 | 1.4 | |||
| 输出驻波比 | 1.2 | |||
| 幅度平衡 | ±0.4 | dB | ||
| 相位平衡 | ±3 | ° |
| 功率容量 | 15W设计保证 |
| 路数 | 6路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-F or K |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
| ROHS | 满足 |

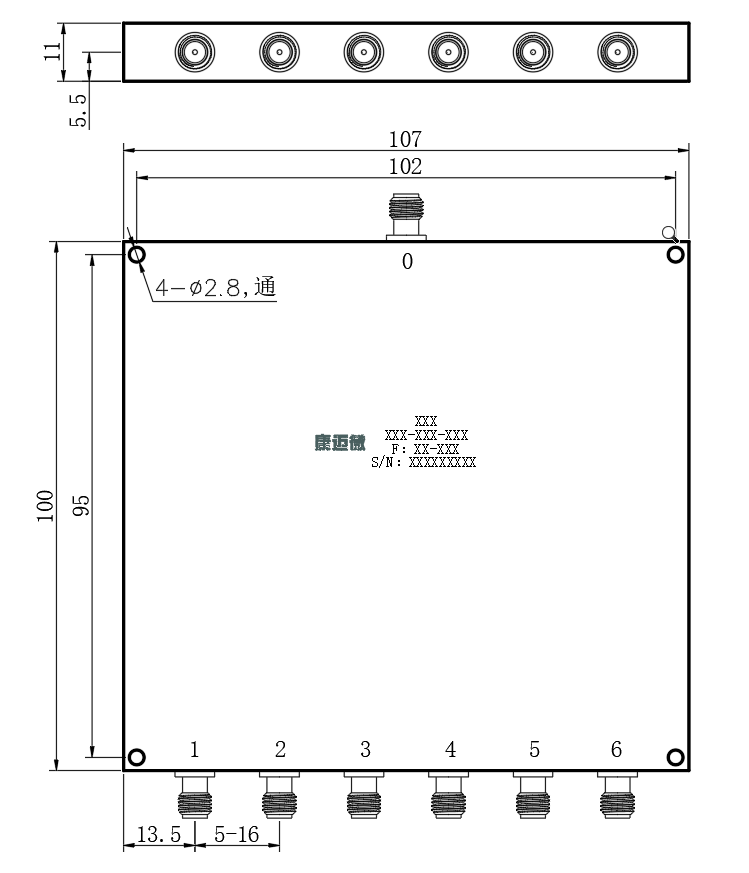

| 公共端口 | 0 |
| 分配端口 | 1，2，3，4，5，6 |

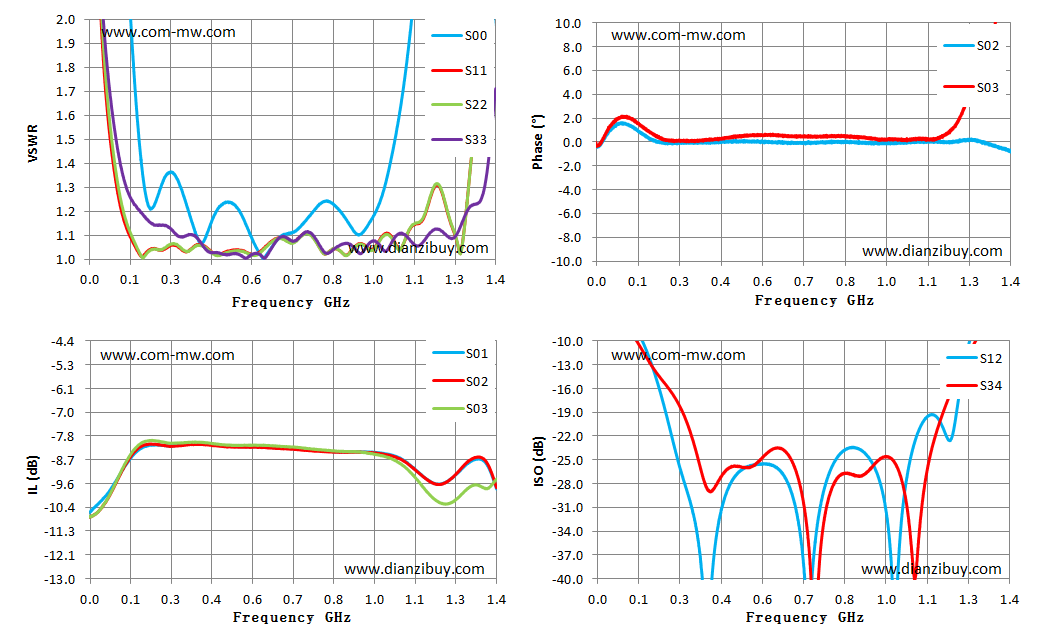

| Frequency GHz | S00 驻波 | S11 驻波 | S01 损耗 dB | S02 相位 ° | S12 隔离 dB |
| 0.01 | 5.59 | 4.55 | -10.59 | -0.34 | -8.26 |
| 0.11 | 3.05 | 1.25 | -9.26 | 1.50 | -6.71 |
| 0.21 | 1.23 | 1.04 | -8.19 | 0.02 | -14.97 |
| 0.31 | 1.34 | 1.06 | -8.18 | -0.09 | -28.69 |
| 0.41 | 1.10 | 1.05 | -8.12 | -0.01 | -34.83 |
| 0.51 | 1.22 | 1.04 | -8.22 | 0.05 | -25.94 |
| 0.61 | 1.01 | 1.05 | -8.24 | -0.01 | -25.88 |
| 0.71 | 1.11 | 1.07 | -8.30 | -0.16 | -40.47 |
| 0.80 | 1.23 | 1.04 | -8.37 | 0.00 | -25.93 |
| 0.90 | 1.14 | 1.03 | -8.41 | -0.02 | -23.80 |
| 1.00 | 1.23 | 1.08 | -8.45 | -0.05 | -37.63 |
| 1.10 | 1.87 | 1.11 | -8.85 | 0.04 | -20.72 |
| 1.20 | 2.91 | 1.31 | -9.58 | 0.03 | -22.52 |
| 1.30 | 2.09 | 1.21 | -8.84 | 0.04 | -7.23 |
| 1.40 | 2.15 | 2.21 | -9.76 | -0.67 | -5.71 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
