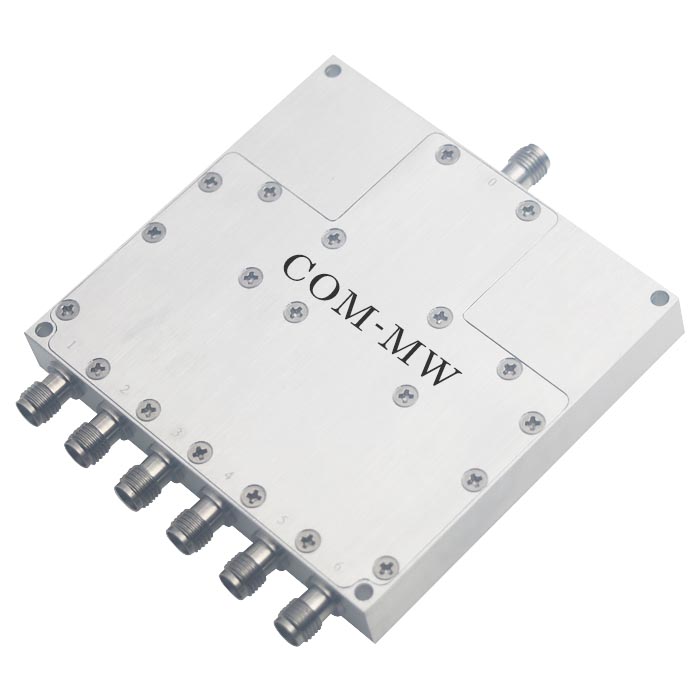

2~6GHz, 20W, 6路, 0°, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2 | ~ | 6 | GHz |
| 插入损耗 | 1.2 | dB | ||
| 隔离度 | 18 | dB | ||
| 输入驻波比 | 1.4 | |||
| 输出驻波比 | 1.4 | |||
| 幅度平衡 | ±0.5 | dB | ||
| 相位平衡 | ±5 | ° |
| 功率容量 | 20W设计保证 |
| 路数 | 6路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-F |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |

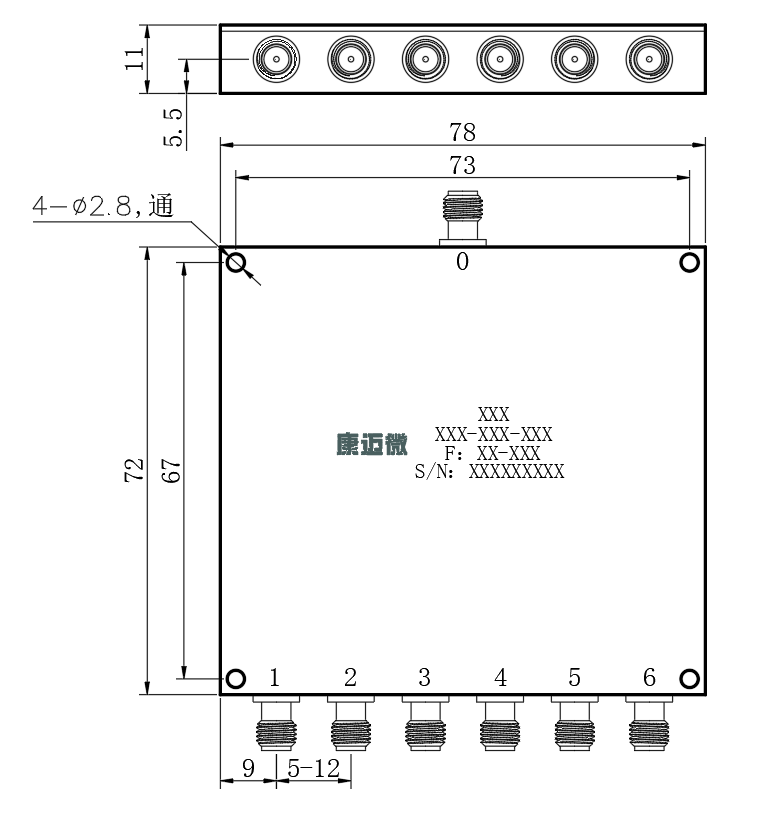

| 公共端口 | 0 |
| 分配端口 | 1~6 |

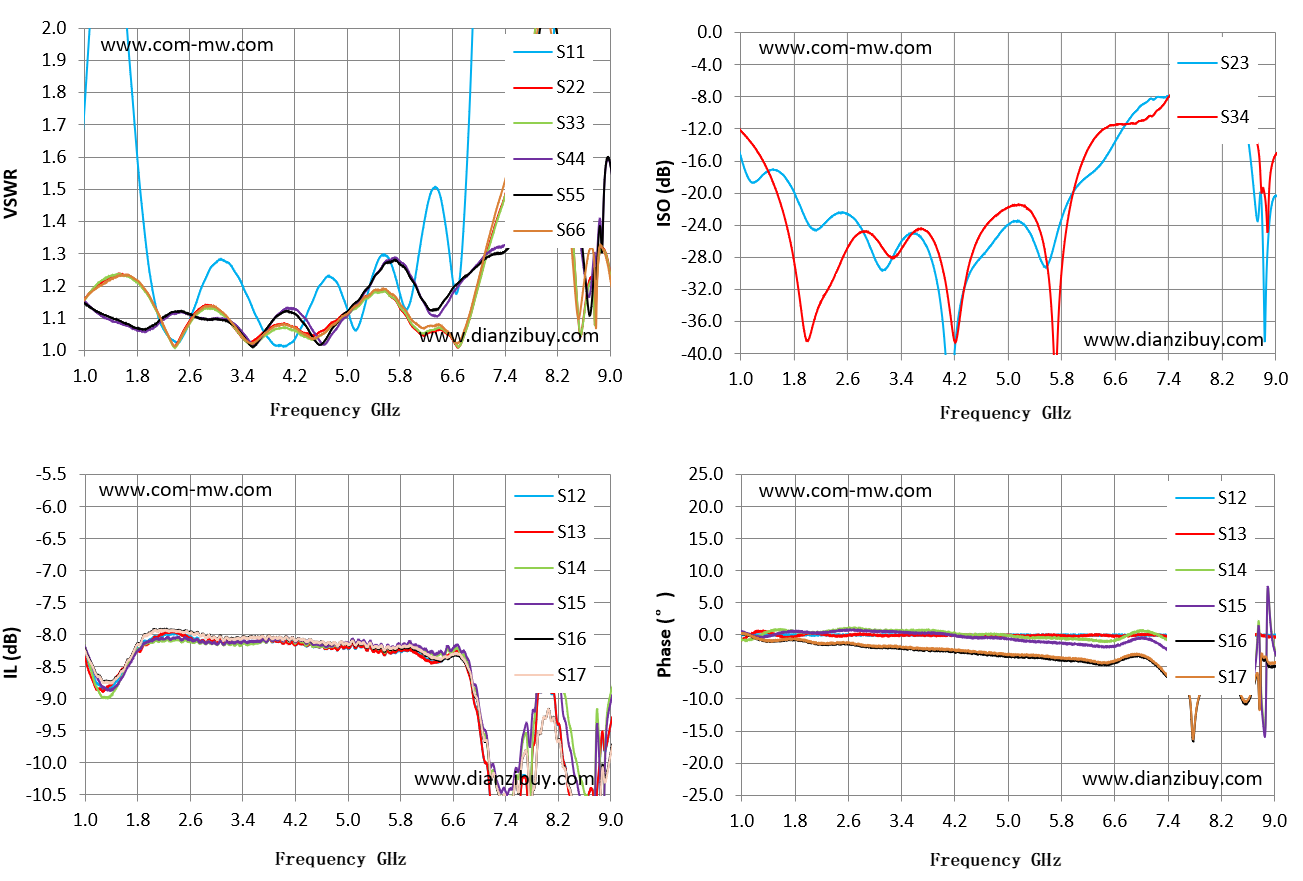

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S23 隔离 dB | S14 相位 ° |
| 1.00 | 1.77 | 1.16 | -8.30 | -15.42 | -0.75 |
| 1.57 | 2.18 | 1.24 | -8.60 | -17.31 | 0.81 |
| 2.14 | 1.09 | 1.11 | -8.01 | -24.56 | 0.44 |
| 2.71 | 1.16 | 1.12 | -8.05 | -23.30 | 1.03 |
| 3.29 | 1.24 | 1.07 | -8.12 | -27.69 | 0.66 |
| 3.86 | 1.02 | 1.08 | -8.11 | -28.48 | 0.68 |
| 4.43 | 1.13 | 1.05 | -8.14 | -29.88 | 0.06 |
| 5.00 | 1.13 | 1.12 | -8.21 | -23.90 | -0.14 |
| 5.57 | 1.30 | 1.19 | -8.30 | -29.15 | -0.50 |
| 6.14 | 1.36 | 1.05 | -8.35 | -18.20 | -0.69 |
| 6.71 | 1.22 | 1.01 | -8.29 | -12.02 | -0.46 |
| 7.29 | 4.29 | 1.41 | -10.95 | -8.05 | -0.23 |
| 7.86 | 2.34 | 1.99 | -9.49 | -4.67 | 0.93 |
| 8.43 | 3.89 | 1.37 | -10.75 | -7.94 | -5.98 |
| 9.00 | 2.56 | 1.25 | -9.42 | -20.31 | -1.98 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
