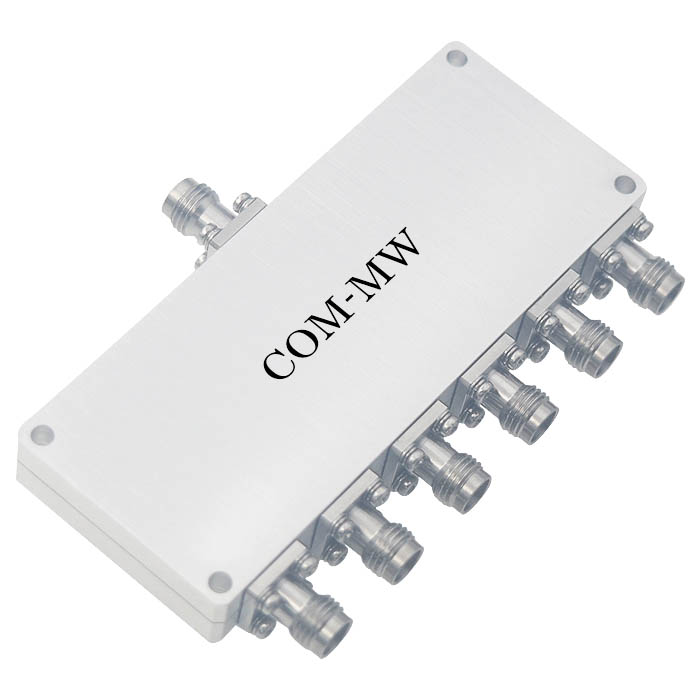

30~50GHz, 10W, 6路, 0°, 2.4-K
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 30 | ~ | 50 | GHz |
| 插入损耗 | 3 | dB | ||
| 隔离度 | 13 | dB | ||
| 输入驻波比 | 2 | |||
| 输出驻波比 | 2 | |||
| 幅度平衡 | 1 | dB | ||
| 相位平衡 | ±8 | ° |
| 功率容量 | 10W |
| 路数 | 6路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 2.4-K |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |

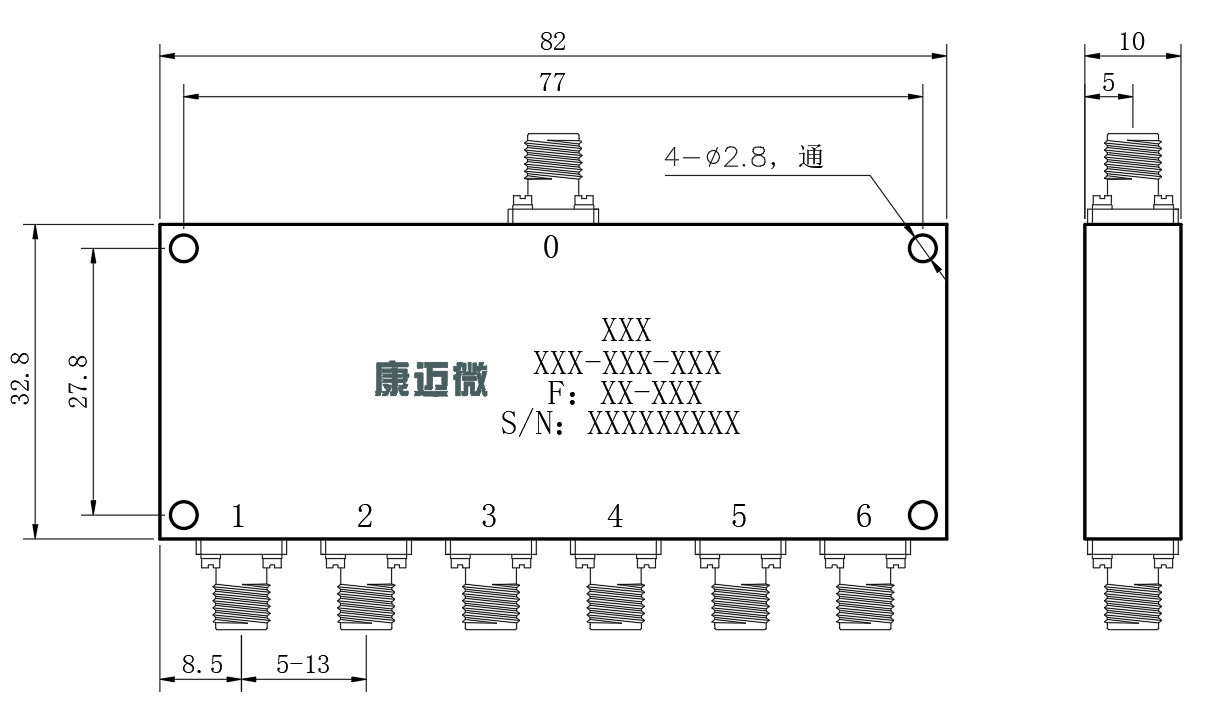

| 公共端口 | 0 |
| 分配端口 | 1,2,3,4,5,6 |

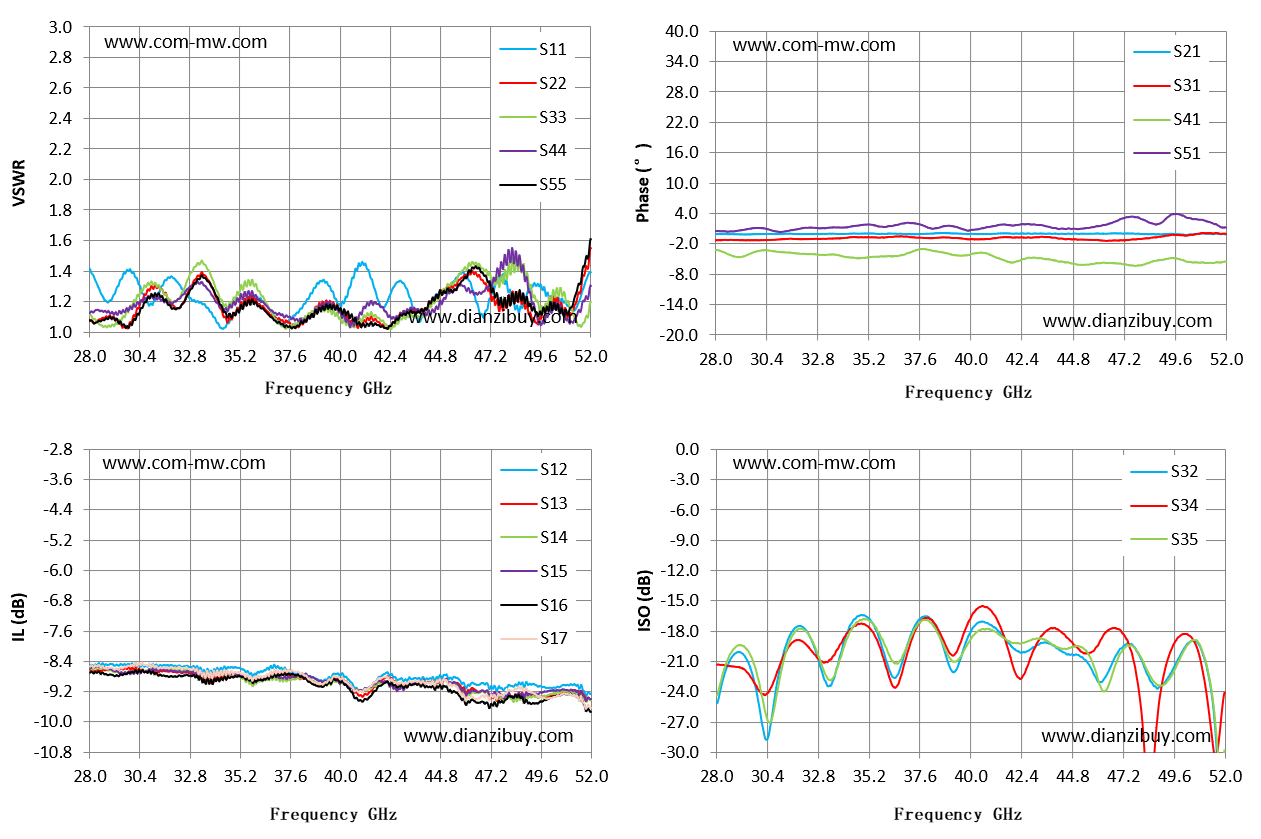

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S31 相位 ° | S32 隔离 dB |
| 28.01 | 1.42 | 1.08 | -8.51 | -1.3 | -25.16 |
| 29.72 | 1.38 | 1.03 | -8.49 | -1.25 | -22.55 |
| 31.43 | 1.28 | 1.28 | -8.5 | -1 | -18.59 |
| 33.15 | 1.2 | 1.35 | -8.52 | -0.99 | -23.06 |
| 34.86 | 1.09 | 1.09 | -8.57 | -0.69 | -16.44 |
| 36.58 | 1.16 | 1.13 | -8.61 | -0.56 | -22.21 |
| 38.29 | 1.18 | 1.07 | -8.75 | -0.83 | -17.34 |
| 40 | 1.18 | 1.15 | -8.78 | -1.07 | -18.09 |
| 41.72 | 1.26 | 1.08 | -8.93 | -0.68 | -19.08 |
| 43.43 | 1.19 | 1.15 | -8.87 | -0.62 | -19.17 |
| 45.14 | 1.27 | 1.3 | -8.81 | -1.13 | -20.47 |
| 46.86 | 1.09 | 1.33 | -8.99 | -1.3 | -20.4 |
| 48.57 | 1.13 | 1.24 | -8.97 | -0.75 | -23.18 |
| 50.29 | 1.22 | 1.21 | -9.1 | -0.29 | -19.2 |
| 52 | 1.39 | 1.55 | -9.27 | -0.07 | -31.27 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
