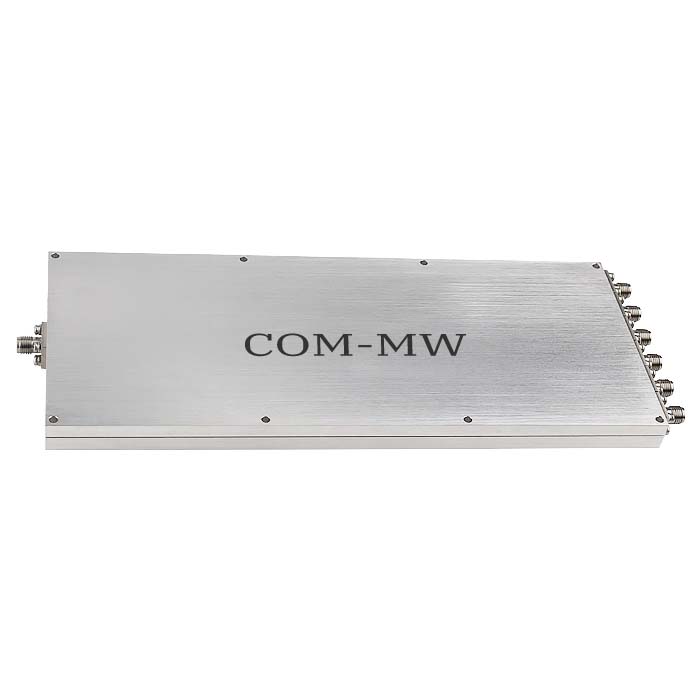

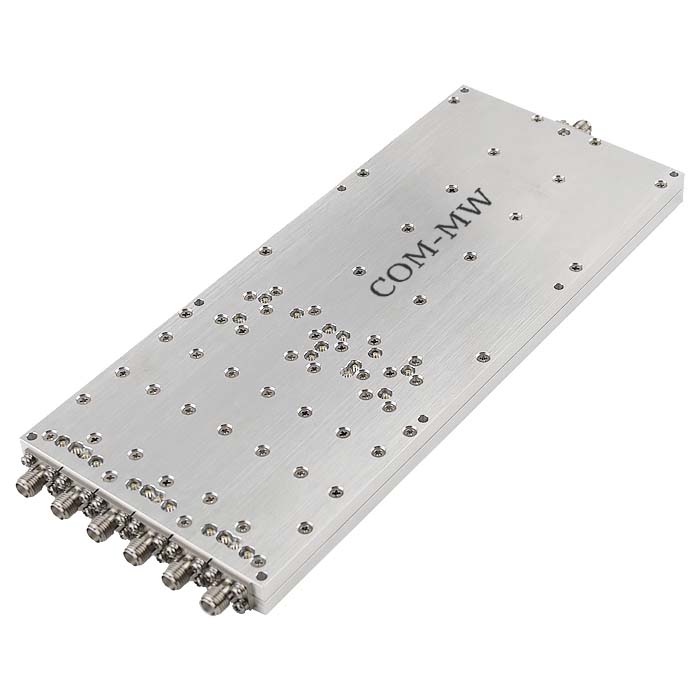

450~6000MHz, 15W, 6路, 0°, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 450 | ~ | 6000 | MHz |
| 插入损耗 | 2.5 | dB | ||
| 隔离度 | 16 | 18 | dB | |
| 输入驻波比 | 1.5 | 1.6 | ||
| 输出驻波比 | 1.4 | |||
| 幅度平衡 | ±0.5 | ±0.7 | dB | |
| 相位平衡 | ±6 | ° |
| 功率容量 | 15W设计保证 |
| 路数 | 6路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

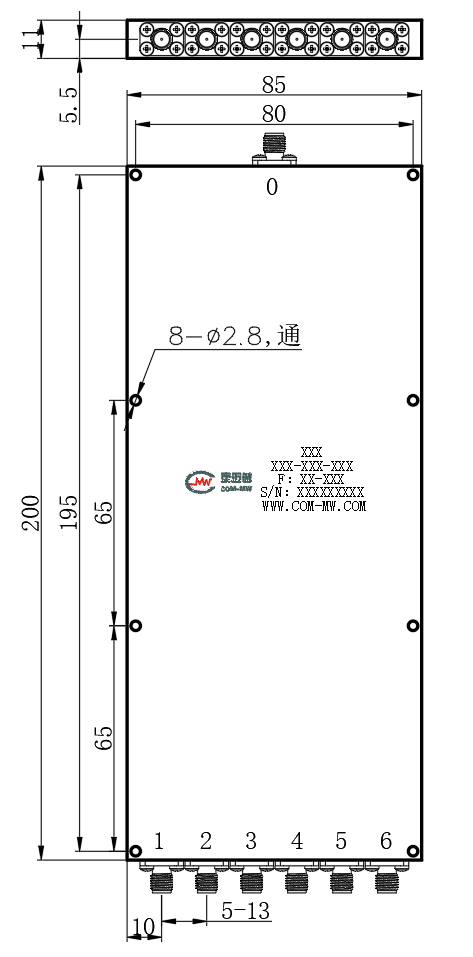

| 公共端口 | 0 |
| 分配端口 | 1，2，3，4，5，6 |

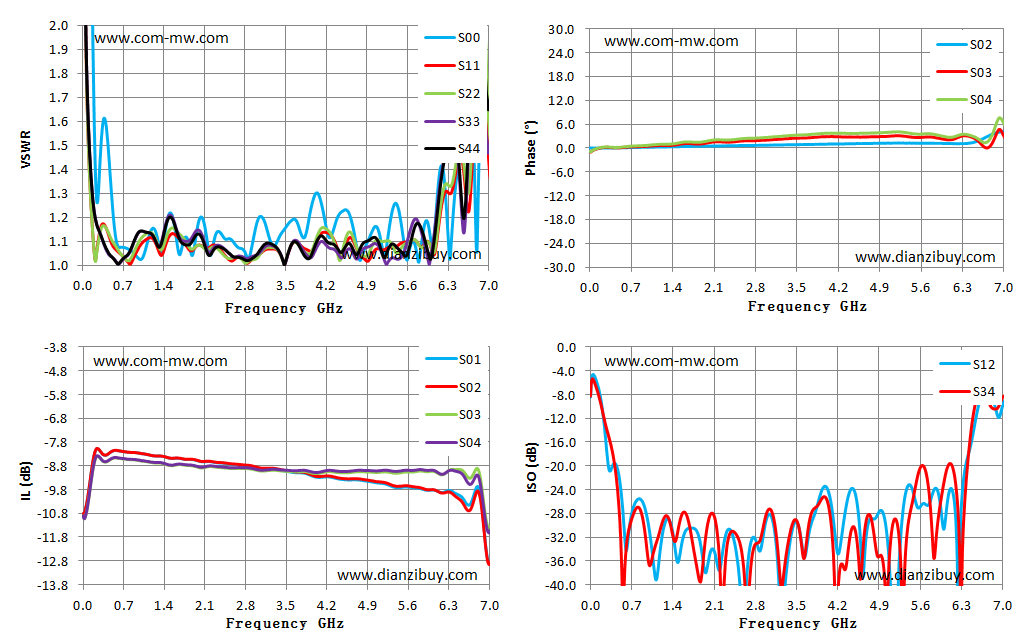

| Frequency GHz | S00 驻波 | S11 驻波 | S01 损耗 dB | S02 相位 ° | S12 隔离 dB |
| 0.01 | 5.67 | 4.69 | -10.80 | 0.02 | -8.43 |
| 0.51 | 1.31 | 1.10 | -8.18 | 0.07 | -22.45 |
| 1.01 | 1.03 | 1.08 | -8.26 | 0.23 | -30.31 |
| 1.51 | 1.22 | 1.12 | -8.46 | 0.37 | -35.96 |
| 2.01 | 1.17 | 1.08 | -8.58 | 0.51 | -36.56 |
| 2.51 | 1.11 | 1.03 | -8.69 | 0.62 | -36.15 |
| 3.01 | 1.17 | 1.03 | -8.86 | 0.74 | -28.77 |
| 3.51 | 1.16 | 1.01 | -9.01 | 0.88 | -29.44 |
| 4.00 | 1.29 | 1.08 | -9.25 | 0.99 | -23.47 |
| 4.50 | 1.23 | 1.05 | -9.36 | 1.13 | -24.49 |
| 5.00 | 1.15 | 1.05 | -9.47 | 1.26 | -29.02 |
| 5.50 | 1.17 | 1.09 | -9.68 | 1.25 | -24.91 |
| 6.00 | 1.11 | 1.08 | -9.80 | 1.17 | -30.66 |
| 6.50 | 1.44 | 1.46 | -10.04 | 1.48 | -14.67 |
| 7.00 | 3.53 | 1.44 | -12.91 | 4.18 | -9.78 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
