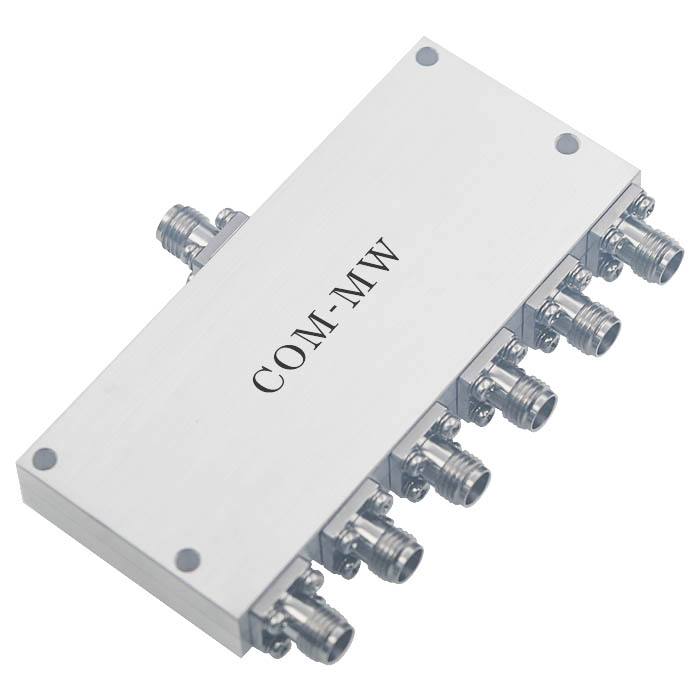

6~18GHz, 15W, 6路, 0°, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 6 | ~ | 18 | GHz |
| 插入损耗 | 1 | dB | ||
| 隔离度 | 18 | dB | ||
| 输入驻波比 | 1.5 | |||
| 输出驻波比 | 1.4 | |||
| 幅度平衡 | 0.5 | dB | ||
| 相位平衡 | ±5 | ° |
| 功率容量 | 15W设计保证 |
| 路数 | 6路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-F |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

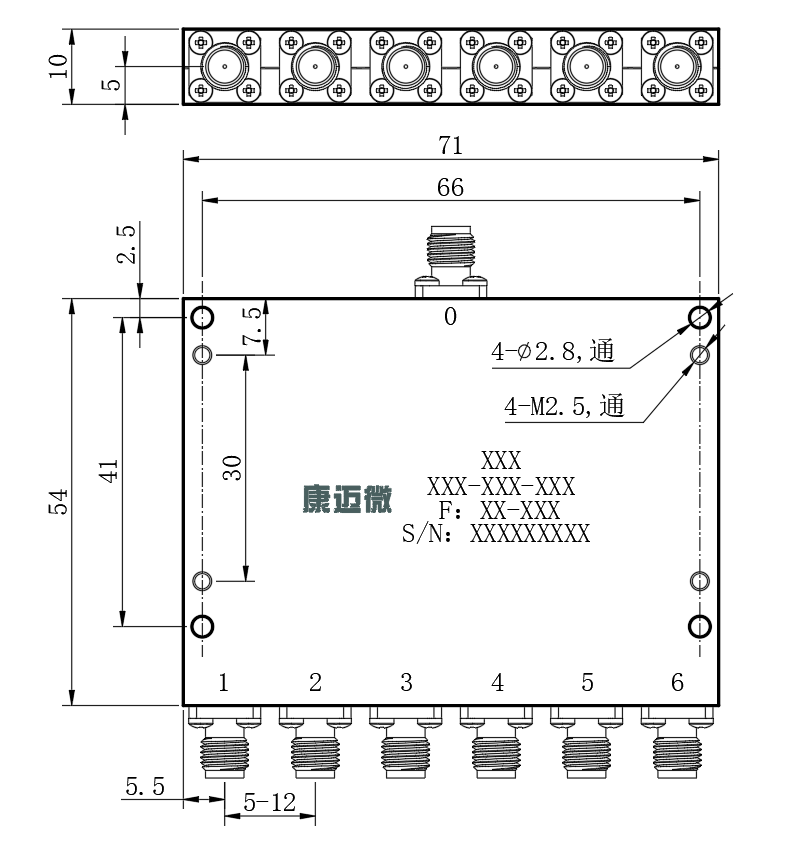

| 公共端口 | 0 |
| 分配端口 | 1~6 |

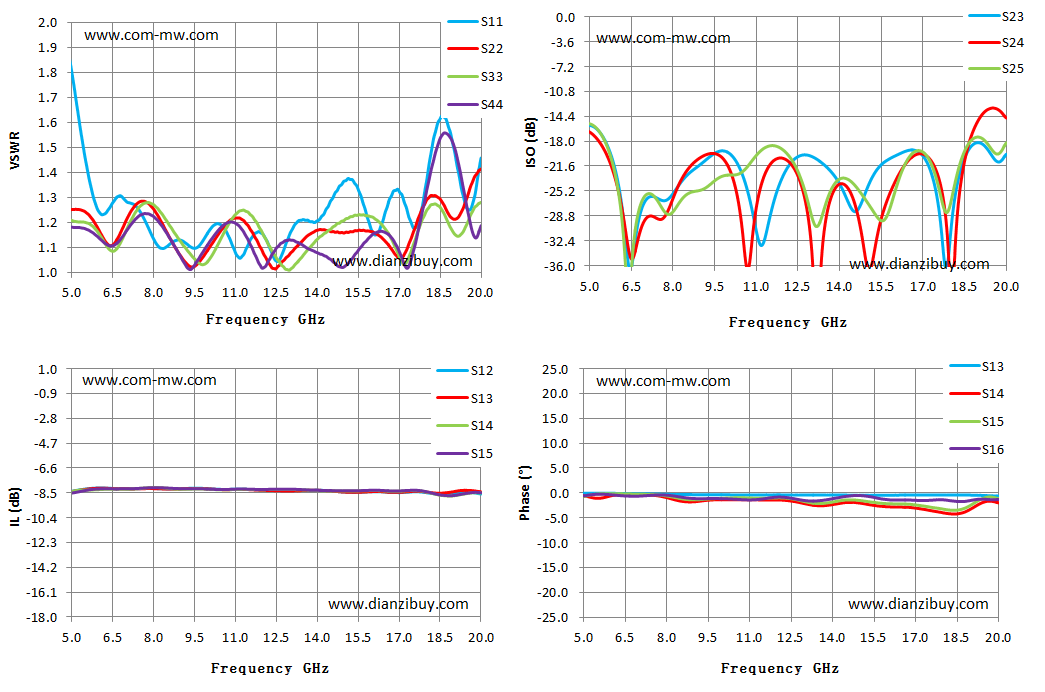

| Frequency GHz | S11 驻波 | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 损耗 dB | S23 隔离 dB | S13 相位 ° | S14 相位 ° |
| 5.00 | 1.80 | 1.25 | 1.21 | -8.38 | -8.41 | -15.72 | -0.08 | -0.57 |
| 6.07 | 1.23 | 1.15 | 1.14 | -8.13 | -8.14 | -24.83 | -0.07 | -0.48 |
| 7.14 | 1.28 | 1.24 | 1.21 | -8.18 | -8.19 | -26.09 | -0.18 | -0.45 |
| 8.21 | 1.10 | 1.22 | 1.25 | -8.18 | -8.18 | -24.41 | -0.30 | -1.25 |
| 9.29 | 1.11 | 1.03 | 1.08 | -8.15 | -8.17 | -20.38 | -0.35 | -1.58 |
| 10.36 | 1.20 | 1.15 | 1.12 | -8.22 | -8.24 | -21.49 | -0.39 | -1.37 |
| 11.43 | 1.11 | 1.19 | 1.24 | -8.23 | -8.25 | -30.08 | -0.39 | -1.40 |
| 12.50 | 1.05 | 1.02 | 1.06 | -8.32 | -8.34 | -20.24 | -0.41 | -1.63 |
| 13.57 | 1.21 | 1.14 | 1.08 | -8.30 | -8.31 | -21.86 | -0.42 | -2.58 |
| 14.64 | 1.32 | 1.16 | 1.19 | -8.38 | -8.38 | -28.01 | -0.46 | -1.90 |
| 15.71 | 1.27 | 1.17 | 1.23 | -8.44 | -8.44 | -20.76 | -0.47 | -2.67 |
| 16.79 | 1.33 | 1.08 | 1.12 | -8.47 | -8.46 | -19.42 | -0.41 | -2.92 |
| 17.86 | 1.27 | 1.26 | 1.22 | -8.44 | -8.40 | -36.28 | -0.40 | -3.87 |
| 18.93 | 1.54 | 1.22 | 1.17 | -8.53 | -8.44 | -18.23 | -0.43 | -3.39 |
| 20.00 | 1.46 | 1.42 | 1.28 | -8.58 | -8.42 | -19.87 | -0.64 | -2.00 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
