0.7~8GHz, 100W, 8路, 0°, SMA, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.7 | ~ | 8 | GHz |
| 插入损耗 | 1.1 | dB | ||
| 理论损耗 | 9 | dB | ||
| 隔离度 | 无 | dB | ||
| 公共端驻波比 | 1.5 | |||
| 分配端驻波比 | 无 | |||
| 幅度平衡 | ±0.5 | dB | ||
| 相位平衡 | ±6 | ° |
| 功率容量 | 100W设计保证 |
| 路数 | 8路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 公共端接口形式 | SMA-F or K |
| 分配端接口形式 | SMA-F or K |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
| ROHS | 满足 |

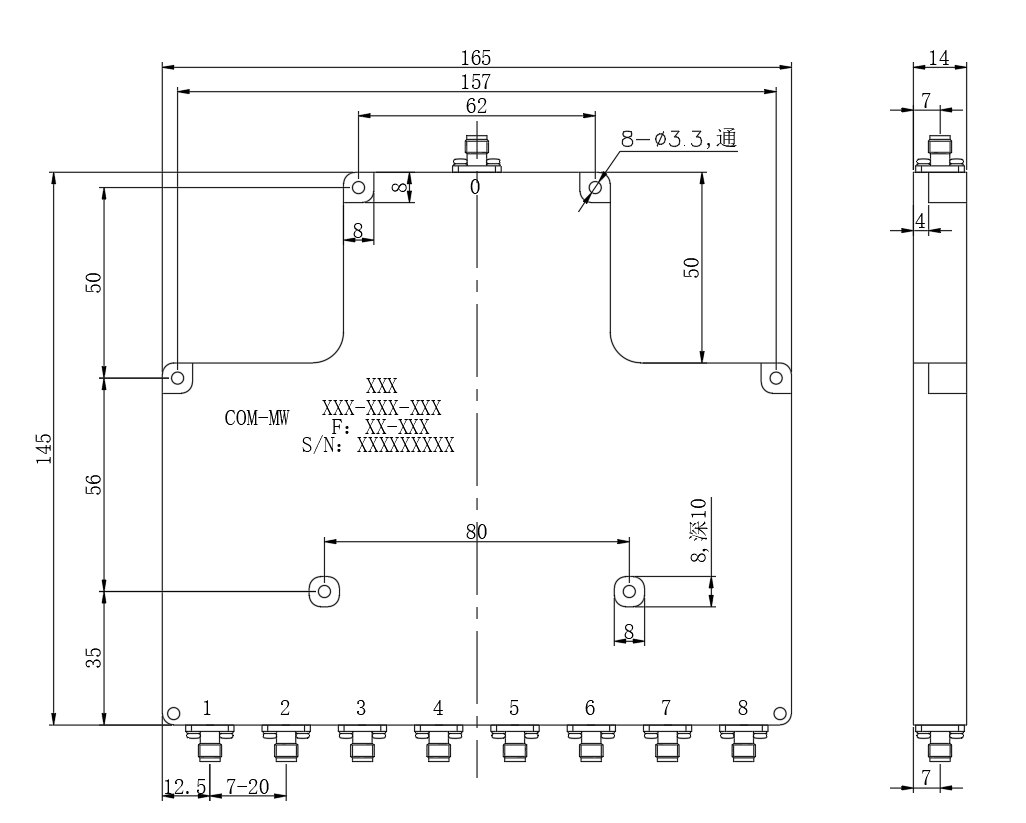

| 公共端口 | 0 |
| 分配端口 | 1~8 |

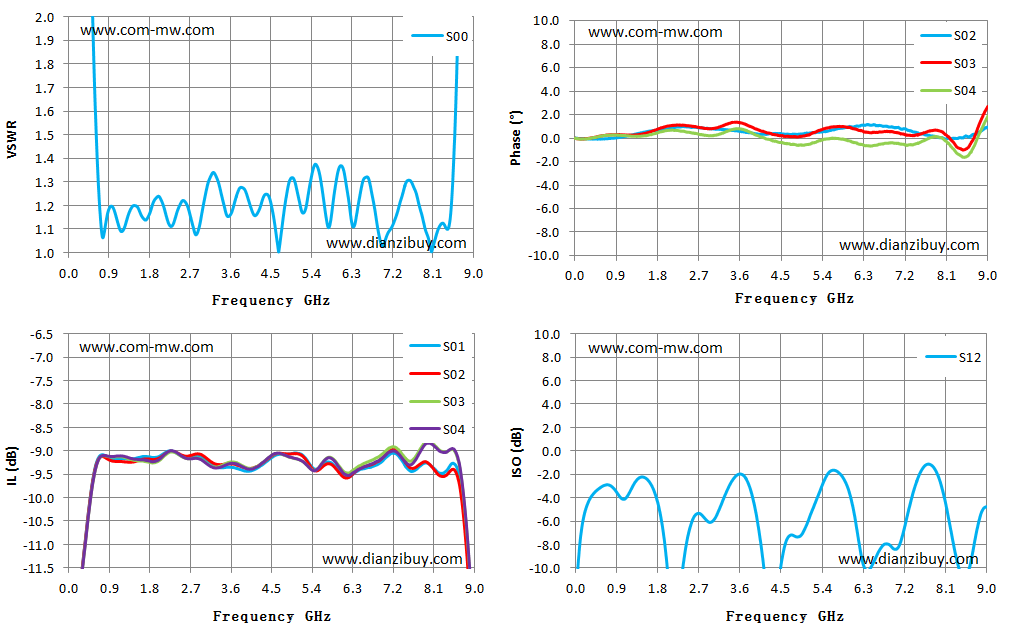

| Frequency GHz | S00 驻波 | S01 损耗 dB | S02 相位 ° | S12 隔离 dB |
| 0.01 | 7.86 | -12.97 | 0.01 | -12.91 |
| 0.65 | 1.41 | -9.18 | -0.06 | -2.94 |
| 1.29 | 1.13 | -9.17 | 0.31 | -2.85 |
| 1.94 | 1.23 | -9.14 | 0.75 | -7.02 |
| 2.58 | 1.22 | -9.14 | 0.94 | -5.85 |
| 3.22 | 1.34 | -9.33 | 0.74 | -4.40 |
| 3.86 | 1.28 | -9.42 | 0.44 | -3.57 |
| 4.51 | 1.21 | -9.14 | 0.39 | -9.74 |
| 5.15 | 1.21 | -9.07 | 0.44 | -5.47 |
| 5.79 | 1.11 | -9.24 | 0.85 | -1.93 |
| 6.43 | 1.19 | -9.42 | 1.12 | -10.18 |
| 7.07 | 1.07 | -9.12 | 0.88 | -8.25 |
| 7.72 | 1.26 | -9.39 | 0.24 | -1.13 |
| 8.36 | 1.12 | -9.44 | 0.01 | -9.48 |
| 9.00 | 9.61 | -13.46 | 0.94 | -4.76 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
