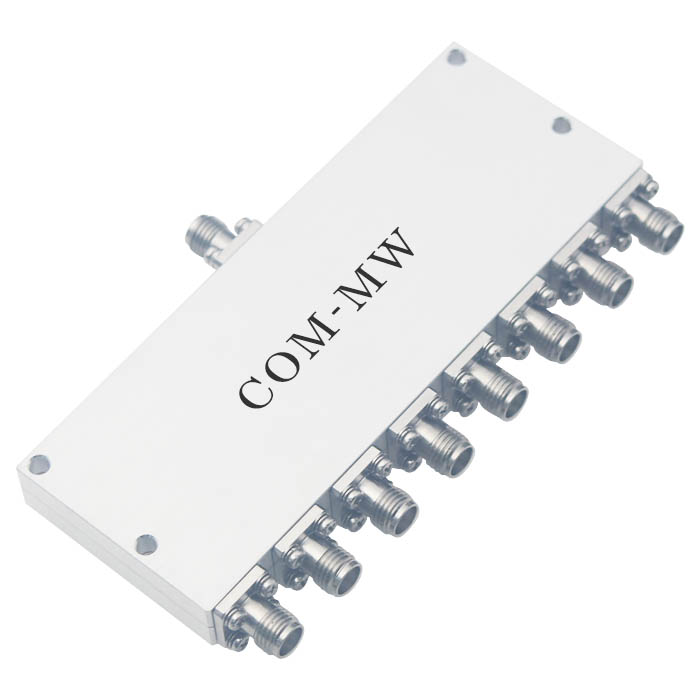

DC~40GHz, 1W, 8路, 0°, 2.92
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 40 | GHz |
| 插入损耗 | 21.5 | dB@DC-31G | ||
| 插入损耗 | 23 | dB@31G-40G | ||
| 隔离度 | 10 | dB | ||
| 公共端驻波比 | 1.6 | 1.8 | @DC-31G | |
| 公共端驻波比 | 1.8 | @31G-40G | ||
| 分配端驻波比 | 2.5 | |||
| 幅度平衡 | ±0.8 | dB | ||
| 相位平衡 | ±10 | ° |
| 功率容量 | 1W设计保证 |
| 路数 | 8路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 2.92-F or K |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

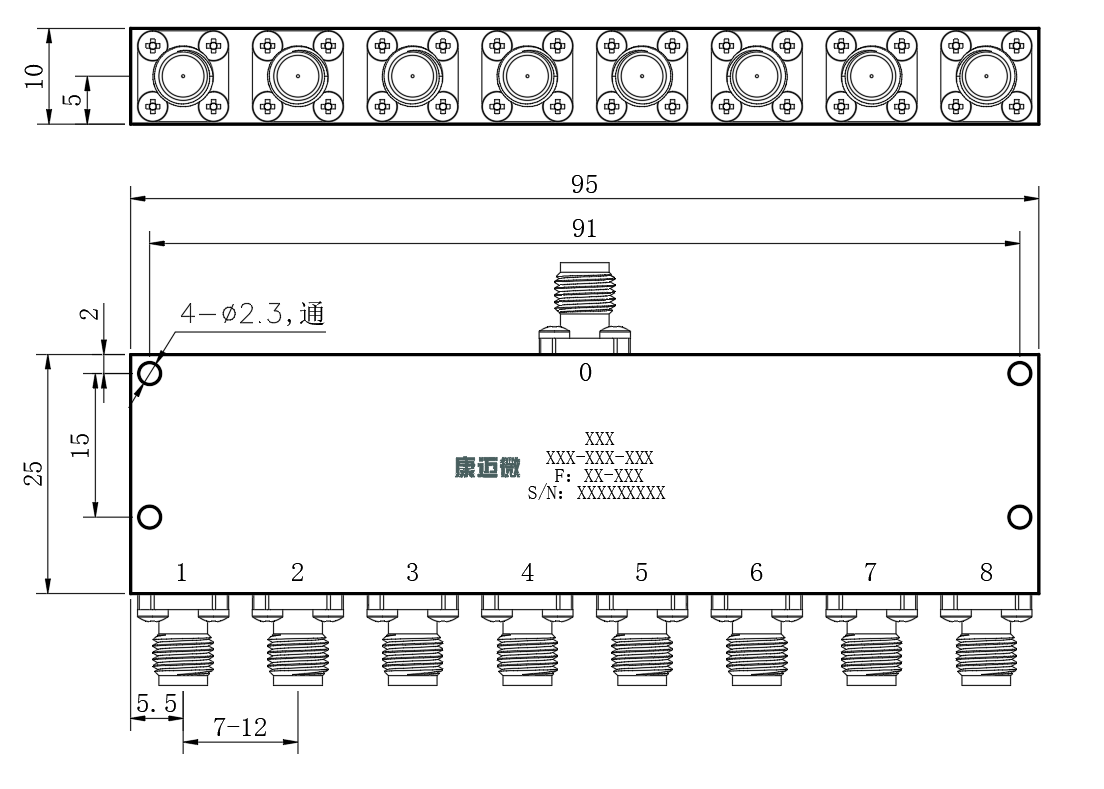

| 公共端口 | 0 |
| 分配端口 | 1~8 |

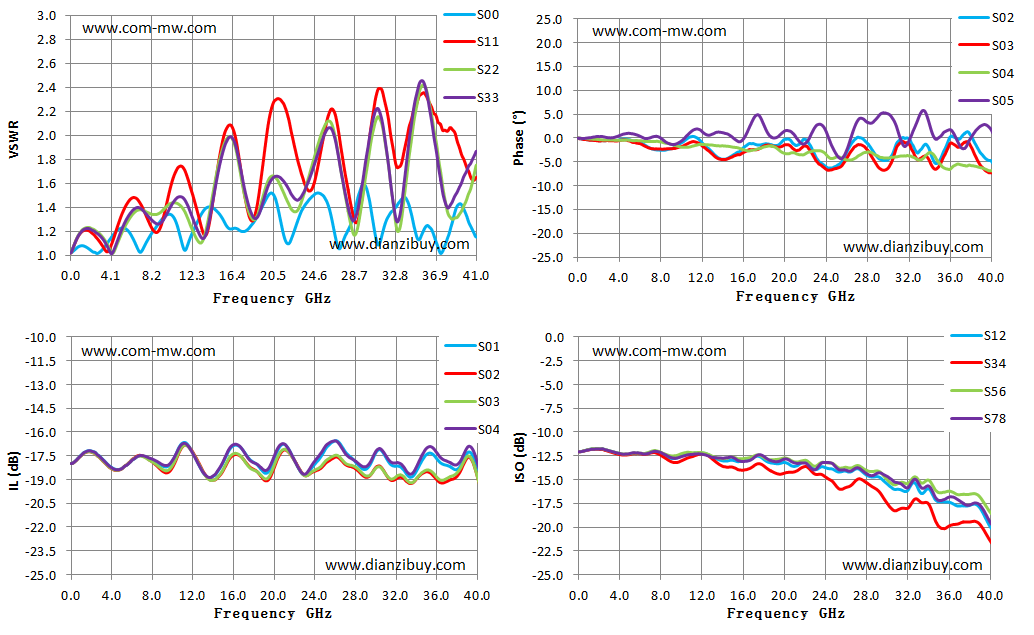

| Frequency GHz | S00 驻波 | S11 驻波 | S01 损耗 dB | S02 相位 ° | S12 隔离 dB |
| 0.01 | 1.02 | 1.02 | -17.98 | 0.00 | -12.06 |
| 2.94 | 1.03 | 1.12 | -17.61 | -0.51 | -11.95 |
| 5.87 | 1.20 | 1.45 | -17.88 | -0.76 | -12.24 |
| 8.79 | 1.25 | 1.19 | -18.06 | -2.33 | -12.69 |
| 11.72 | 1.06 | 1.67 | -17.01 | -0.31 | -12.18 |
| 14.65 | 1.38 | 1.61 | -18.29 | -4.02 | -12.99 |
| 17.58 | 1.20 | 1.51 | -17.72 | -1.45 | -12.56 |
| 20.51 | 1.51 | 2.28 | -16.95 | -0.39 | -13.41 |
| 23.43 | 1.39 | 1.65 | -18.51 | -5.10 | -13.74 |
| 26.36 | 1.31 | 2.22 | -16.65 | -1.35 | -14.20 |
| 29.29 | 1.55 | 1.40 | -18.20 | -4.49 | -14.78 |
| 32.22 | 1.34 | 2.07 | -18.15 | -1.00 | -15.70 |
| 35.14 | 1.13 | 2.32 | -17.36 | -3.85 | -17.34 |
| 38.07 | 1.15 | 2.04 | -18.32 | 0.15 | -17.67 |
| 41.00 | 1.15 | 1.65 | -20.03 | -6.75 | -20.27 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
