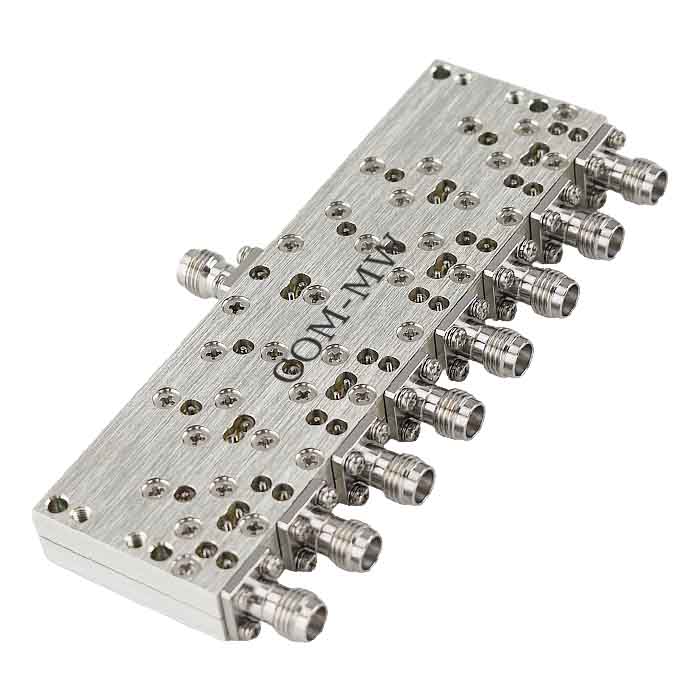

25~70GHz, 5W, 8路, 0°, 1.85
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 1 | 低损耗，小体积。 |
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 25 | ~ | 70 | GHz |
| 插入损耗 | 4.5 | dB | ||
| 理论损耗 | 9 | dB | ||
| 隔离度 | 14 | dB | ||
| 输入驻波比 | 2 | |||
| 输出驻波比 | 1.8 | |||
| 幅度平衡 | ±0.6 | dB | ||
| 相位平衡 | ±8 | ° |
| 功率容量 | 5W设计保证 |
| 路数 | 8路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 1.85-F or K |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
| ROHS | 满足 |

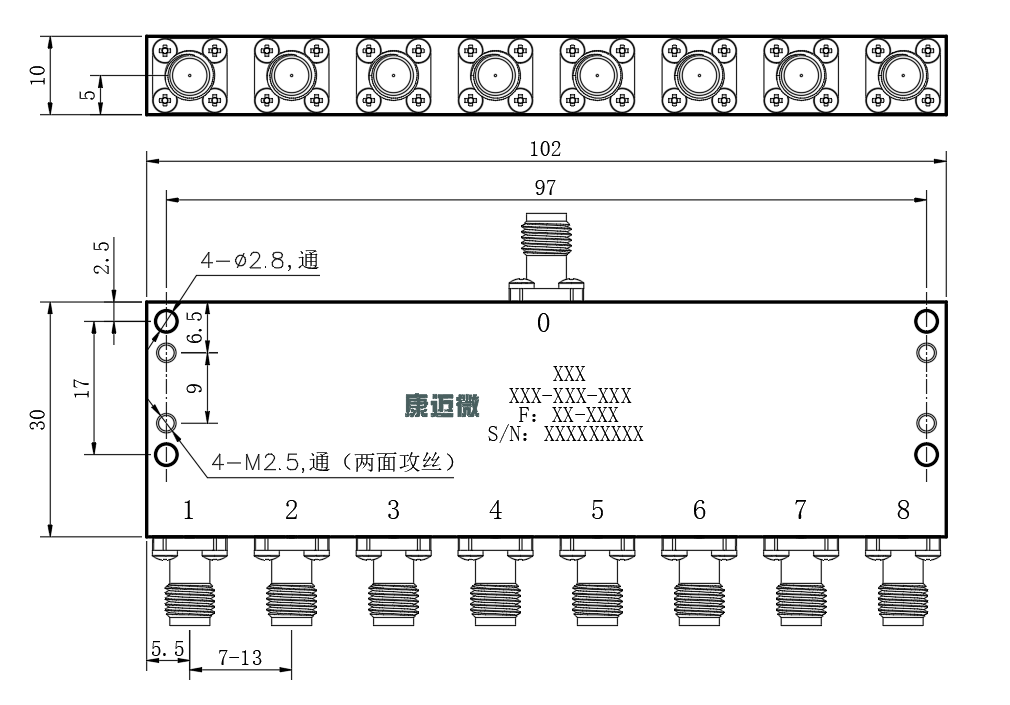

| 公共端口 | 0 |
| 分配端口 | 1~8 |

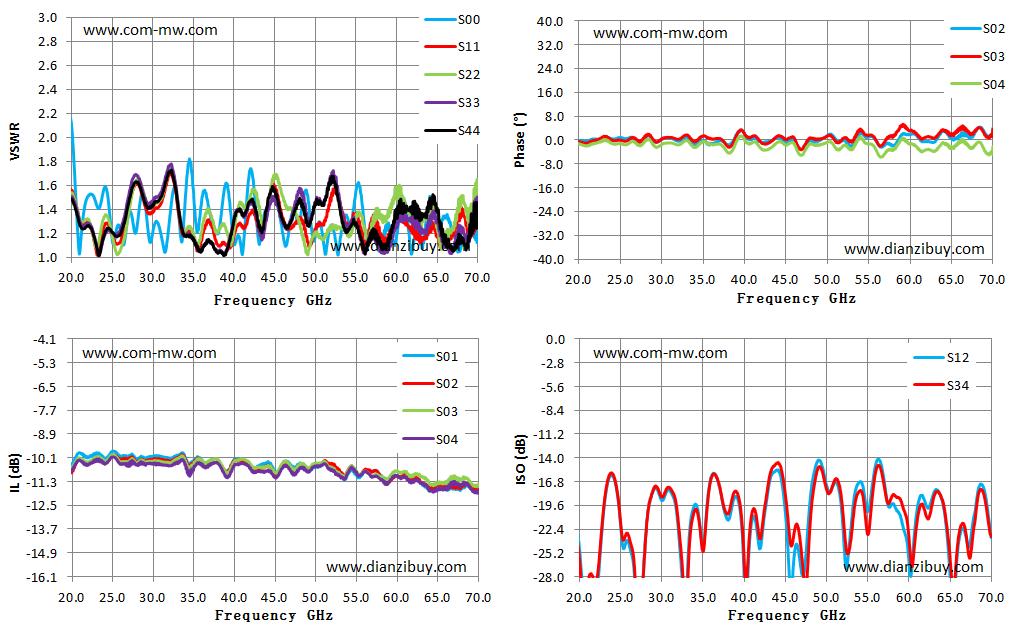

| Frequency GHz | S00 驻波 | S11 驻波 | S01 损耗 dB | S02 相位 ° | S12 隔离 dB |
| 20.00 | 2.12 | 1.56 | -10.46 | -0.12 | -24.25 |
| 23.57 | 1.44 | 1.13 | -10.04 | 0.92 | -16.53 |
| 27.14 | 1.38 | 1.44 | -10.17 | -0.70 | -47.46 |
| 30.71 | 1.28 | 1.42 | -10.00 | 0.68 | -17.81 |
| 34.29 | 1.72 | 1.21 | -10.48 | -0.72 | -19.80 |
| 37.86 | 1.20 | 1.12 | -10.30 | -1.42 | -21.01 |
| 41.43 | 1.33 | 1.26 | -10.31 | 0.62 | -21.62 |
| 45.00 | 1.50 | 1.58 | -10.79 | -1.02 | -20.27 |
| 48.57 | 1.51 | 1.29 | -10.60 | -0.63 | -15.40 |
| 52.14 | 1.25 | 1.52 | -10.59 | -0.08 | -24.60 |
| 55.71 | 1.50 | 1.22 | -10.95 | 0.57 | -16.19 |
| 59.29 | 1.21 | 1.21 | -11.15 | 2.16 | -22.17 |
| 62.86 | 1.15 | 1.13 | -11.40 | -0.74 | -18.60 |
| 66.43 | 1.33 | 1.14 | -11.59 | 1.41 | -22.39 |
| 70.00 | 1.17 | 1.38 | -11.68 | 3.25 | -23.41 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
