6~18GHz, 15W, 8路, 相位0°, SMA, 工业级
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，小体积。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 6 | ~ | 18 | GHz |
| 插入损耗 | 1.2 | dB | ||
| 隔离度 | 18 | 20 | dB | |
| 输入驻波比 | 1.5 | |||
| 输出驻波比 | 1.4 | |||
| 幅度平衡 | ±0.5 | dB | ||
| 相位平衡 | ±5 | ° |
| 功率容量 | 15W |
| 路数 | 8路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
| 公共端口 | 0 |
| 分配端口 | 1-8 |

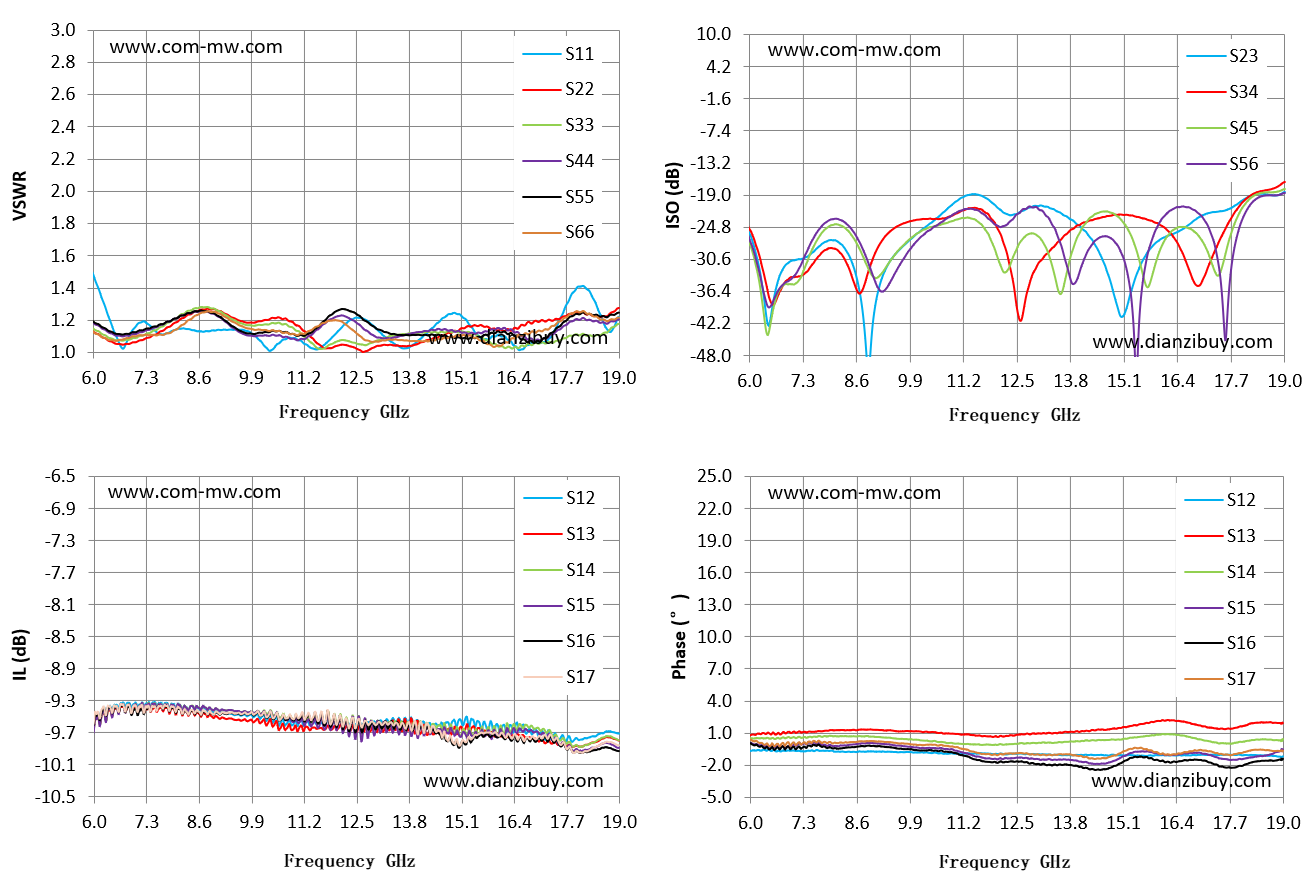

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S23 隔离 dB | S13 相位 ° |
|---|---|---|---|---|---|
| 6 | 1.47 | 1.13 | -9.59 | -25.87 | 0.76 |
| 6.93 | 1.12 | 1.06 | -9.38 | -31.22 | 1.11 |
| 7.86 | 1.12 | 1.16 | -9.4 | -27.32 | 1.19 |
| 8.79 | 1.13 | 1.27 | -9.42 | -43.55 | 1.28 |
| 9.71 | 1.14 | 1.19 | -9.47 | -28.23 | 1.13 |
| 10.64 | 1.07 | 1.21 | -9.55 | -22.45 | 1 |
| 11.57 | 1.02 | 1.05 | -9.56 | -18.89 | 0.73 |
| 12.5 | 1.21 | 1.02 | -9.59 | -22.25 | 0.81 |
| 13.43 | 1.05 | 1.04 | -9.53 | -21.66 | 0.98 |
| 14.36 | 1.15 | 1.08 | -9.62 | -27.47 | 1.25 |
| 15.29 | 1.17 | 1.16 | -9.63 | -35.75 | 1.63 |
| 16.21 | 1.09 | 1.14 | -9.7 | -26.13 | 2.19 |
| 17.14 | 1.06 | 1.2 | -9.73 | -22.17 | 1.51 |
| 18.07 | 1.41 | 1.25 | -9.79 | -19.4 | 1.68 |
| 19 | 1.22 | 1.28 | -9.71 | -18.35 | 1.9 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
