28~32GHz, 100W, 8路, 0°, 2.92-F
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 28 | ~ | 32 | GHz |
| 插入损耗 | 0.7 | 0.9 | dB | |
| 隔离度 | 16 | 18 | dB | |
| 输入驻波比 | 1.4 | |||
| 输出驻波比 | 1.4 | |||
| 幅度平衡 | ±0.2 | dB | ||
| 相位平衡 | ±5 | ° |
| 功率容量 | 100W设计保证 |
| 路数 | 8路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 2.92-F |
| 接口材质 | 不锈钢 |
| 波导口型号 | BJ320 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 公共端口 | 0(FBP320) |
| 分配端口 | 1~8(2.92mm-F) |

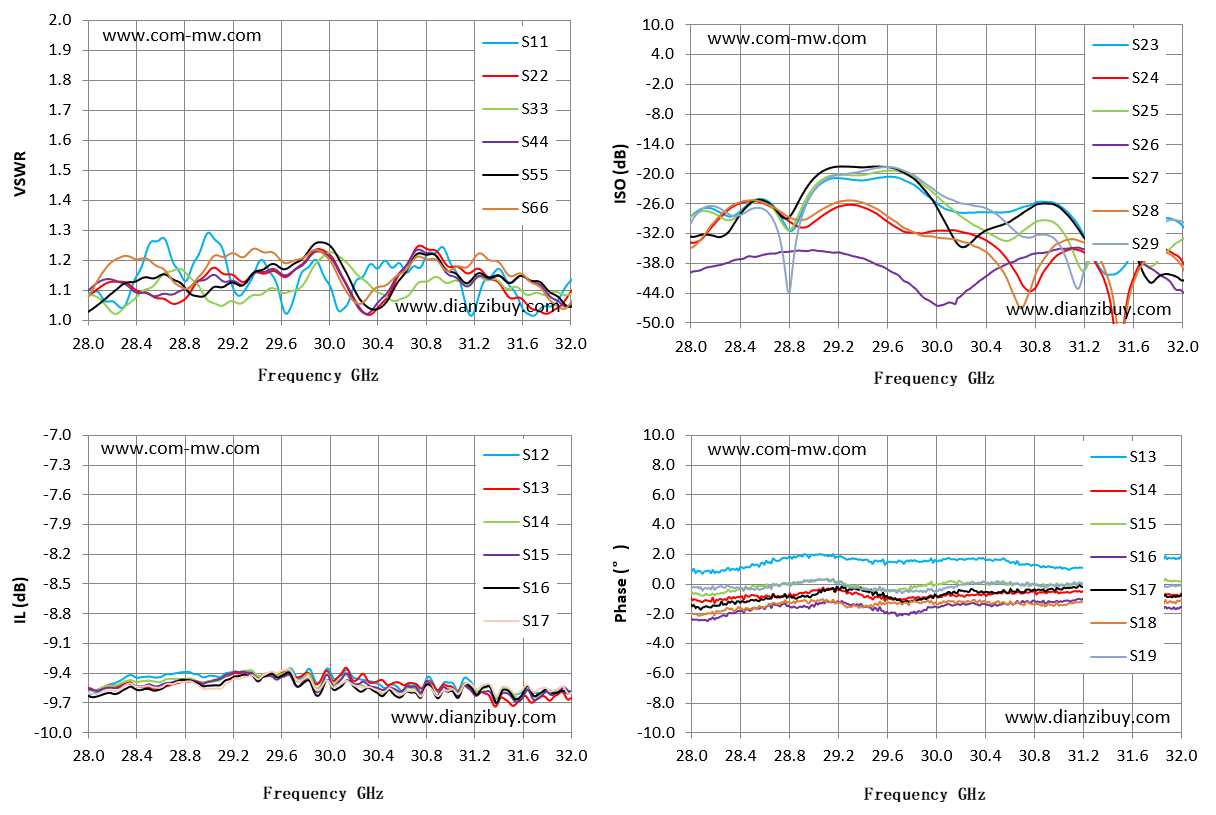

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S23 隔离 dB | S13 相位 ° |
|---|---|---|---|---|---|
| 28 | 1.09 | 1.08 | -9.61 | -29.04 | 0.9 |
| 28.29 | 1.04 | 1.13 | -9.45 | -28.36 | 1 |
| 28.57 | 1.26 | 1.07 | -9.44 | -25.07 | 1.39 |
| 28.86 | 1.18 | 1.1 | -9.4 | -30.29 | 1.85 |
| 29.14 | 1.22 | 1.15 | -9.4 | -21.08 | 1.91 |
| 29.43 | 1.2 | 1.16 | -9.44 | -21.31 | 1.63 |
| 29.71 | 1.07 | 1.17 | -9.4 | -20.96 | 1.52 |
| 30 | 1.12 | 1.22 | -9.37 | -25.91 | 1.52 |
| 30.29 | 1.15 | 1.03 | -9.46 | -27.85 | 1.69 |
| 30.57 | 1.19 | 1.14 | -9.54 | -27.74 | 1.61 |
| 30.86 | 1.22 | 1.24 | -9.5 | -25.62 | 1.11 |
| 31.14 | 1.04 | 1.16 | -9.45 | -29.83 | 1.1 |
| 31.43 | 1.17 | 1.12 | -9.57 | -40.31 | 1.32 |
| 31.71 | 1.01 | 1.04 | -9.59 | -31.81 | 1.62 |
| 32 | 1.13 | 1.09 | -9.57 | -30.35 | 1.84 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
