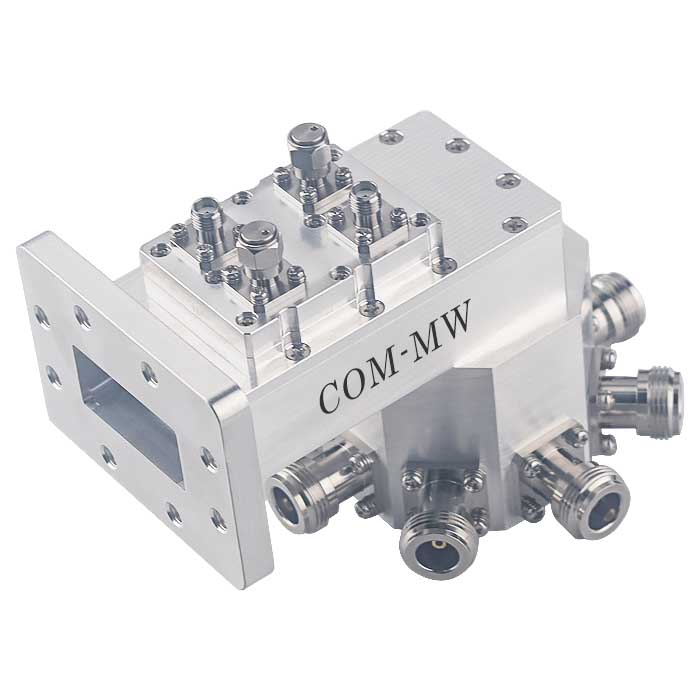

7.1~7.3GHz, 1500W, 8路, 0°, 波导口, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 1 | 低损耗，高功率。 |
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 7.1 | ~ | 7.3 | GHz |
| 插入损耗 | 0.45 | dB | ||
| 理论损耗 | 9 | dB | ||
| 隔离度 | 5 | dB | ||
| 公共端驻波比 | 1.35 | |||
| 分配端驻波比 | 无 | |||
| 幅度平衡 | ±0.3 | dB | ||
| 相位平衡 | ±6 | ° | ||
| 耦合度 | 49.5 | 50 | 50.5 | dB |
| 方向性 | 15 | dB | ||
| 耦合端驻波比 | 1.5 |
| 功率容量 | 1500W设计保证 |
| 路数 | 8路 |
| 相位 | 0° |
| 公共端接口形式 | 波导口 |
| 分配端接口形式 | N-F or K |
| 波导口型号 | BJ70 or IWR137 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

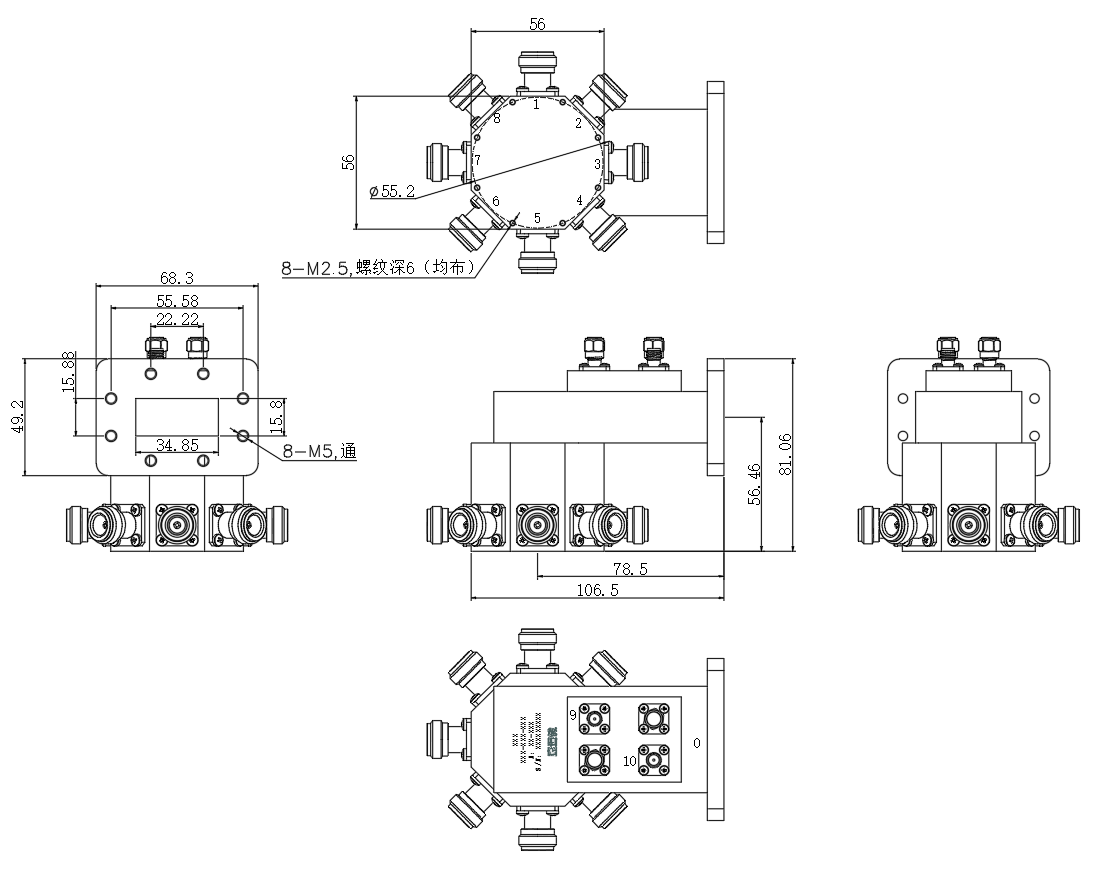

| 公共端口 | 0 |
| 分配端口 | 1·8 |
| 正向耦合端口 | 9 |
| 反向耦合端口 | 10 |

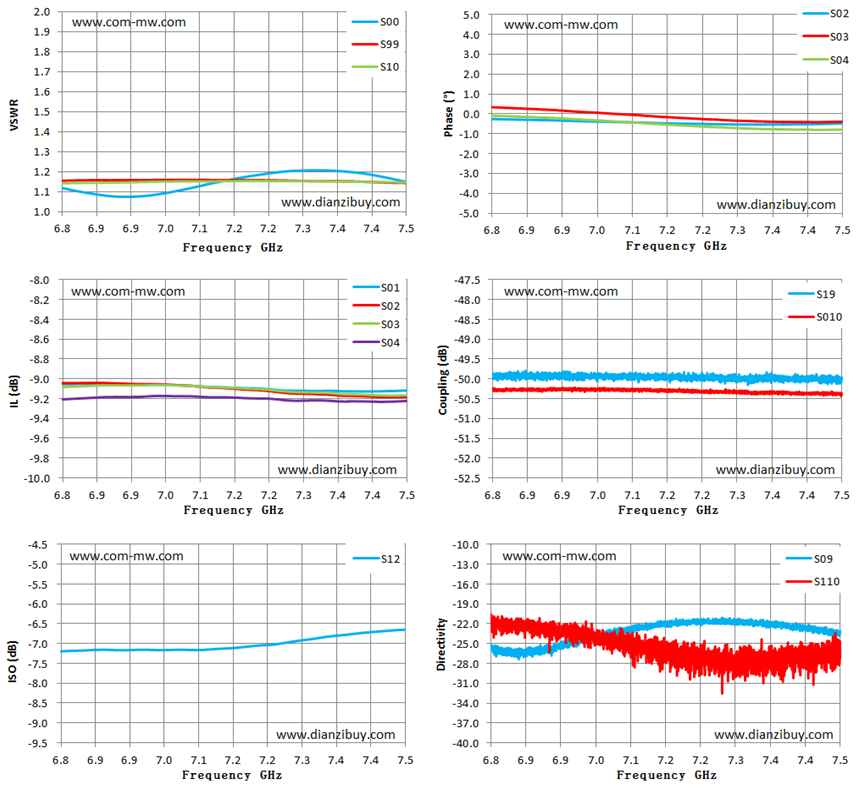

| Frequency GHz | S00 驻波 | S99 驻波 | S01 损耗 dB | S02 相位 ° | S19 耦合 dB |
| 6.80 | 1.12 | 1.16 | -9.05 | -0.25 | -49.95 |
| 6.85 | 1.09 | 1.16 | -9.05 | -0.28 | -49.93 |
| 6.90 | 1.08 | 1.16 | -9.05 | -0.31 | -50.03 |
| 6.95 | 1.08 | 1.16 | -9.06 | -0.34 | -49.87 |
| 7.00 | 1.09 | 1.16 | -9.06 | -0.38 | -49.93 |
| 7.05 | 1.11 | 1.16 | -9.07 | -0.41 | -49.95 |
| 7.10 | 1.14 | 1.16 | -9.08 | -0.44 | -49.93 |
| 7.15 | 1.16 | 1.16 | -9.09 | -0.47 | -49.99 |
| 7.20 | 1.18 | 1.16 | -9.10 | -0.49 | -49.93 |
| 7.25 | 1.20 | 1.16 | -9.12 | -0.52 | -49.94 |
| 7.30 | 1.21 | 1.15 | -9.12 | -0.53 | -50.04 |
| 7.35 | 1.21 | 1.15 | -9.12 | -0.54 | -50.06 |
| 7.40 | 1.20 | 1.15 | -9.13 | -0.52 | -50.00 |
| 7.45 | 1.18 | 1.15 | -9.13 | -0.51 | -49.93 |
| 7.50 | 1.15 | 1.14 | -9.12 | -0.47 | -49.97 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
