30~3000MHz, 1W, 4路, 0°, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 30 | ~ | 3000 | MHz |
| 插入损耗 | 2.5 | dB | ||
| 隔离度 | 10 | dB | ||
| 输入驻波比 | 2.2 | |||
| 输出驻波比 | 2.2 | |||
| 幅度平衡 | 1.2 | dB | ||
| 相位平衡 | 20 | ° |
| 功率容量 | 1W |
| 路数 | 4路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |

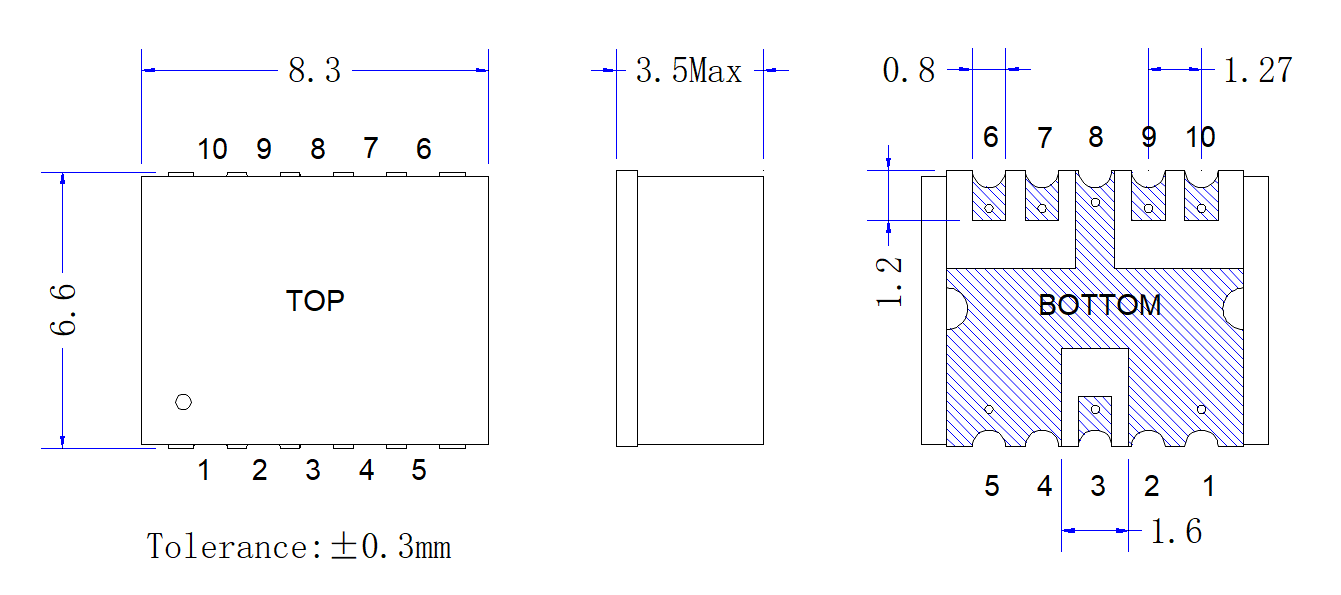

| 公共端口 | 3 |
| 分配端口 | 6、7、9、10 |
| 接地端口 | 1、2、4、5、8 |

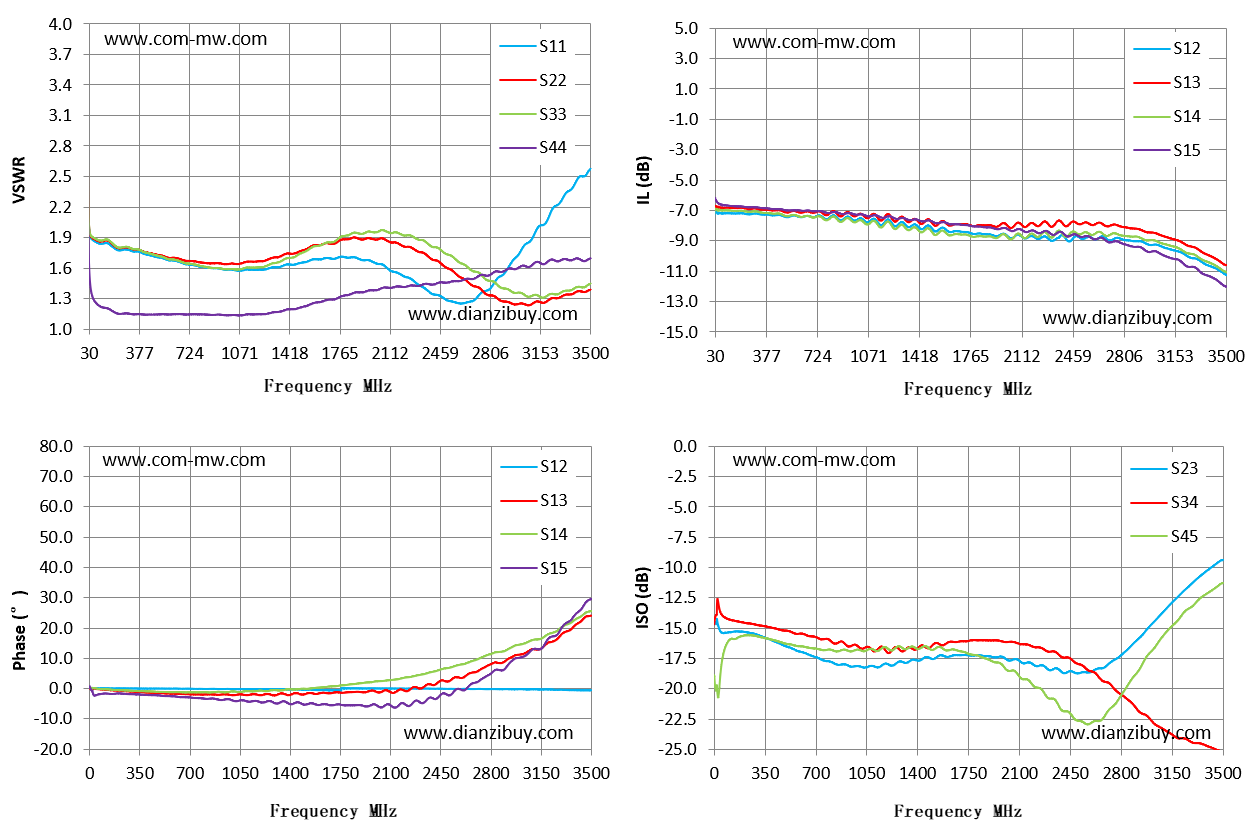

| Frequency MHz | S11 驻波 | S13 相位 ° | S12 损耗 dB | S23 隔离 dB |
| 30 | 1.96 | -0.08 | -7.11 | -14.88 |
| 256 | 1.78 | -0.88 | -7.26 | -15.42 |
| 483 | 1.71 | -1.51 | -7.34 | -16.45 |
| 709 | 1.63 | -1.91 | -7.41 | -17.44 |
| 936 | 1.59 | -1.95 | -7.42 | -18.16 |
| 1162 | 1.58 | -1.97 | -7.96 | -18.01 |
| 1389 | 1.63 | -2.17 | -7.93 | -17.65 |
| 1615 | 1.68 | -1.46 | -8.4 | -17.37 |
| 1841 | 1.7 | -1.14 | -8.55 | -17.28 |
| 2068 | 1.63 | -0.55 | -8.67 | -17.56 |
| 2294 | 1.45 | 0.11 | -8.88 | -18.38 |
| 2521 | 1.28 | 2.81 | -8.88 | -18.69 |
| 2747 | 1.36 | 6.81 | -8.83 | -17.66 |
| 2974 | 1.69 | 11.05 | -9.26 | -15.16 |
| 3200 | 2.07 | 15.15 | -9.8 | -12.31 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
