700~3000MHz, 15W, 2路, 0°, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 700 | ~ | 3000 | MHz |
| 插入损耗 | 0.8 | dB | ||
| 理论损耗 | 3 | dB | ||
| 隔离度 | 18 | dB | ||
| 输入驻波比 | 1.4 | |||
| 输出驻波比 | 1.4 | |||
| 幅度平衡 | 0.5 | dB | ||
| 相位平衡 | 5 | ° |
| 功率容量 | 15W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-F or K |
| 表面 | 黑色 |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

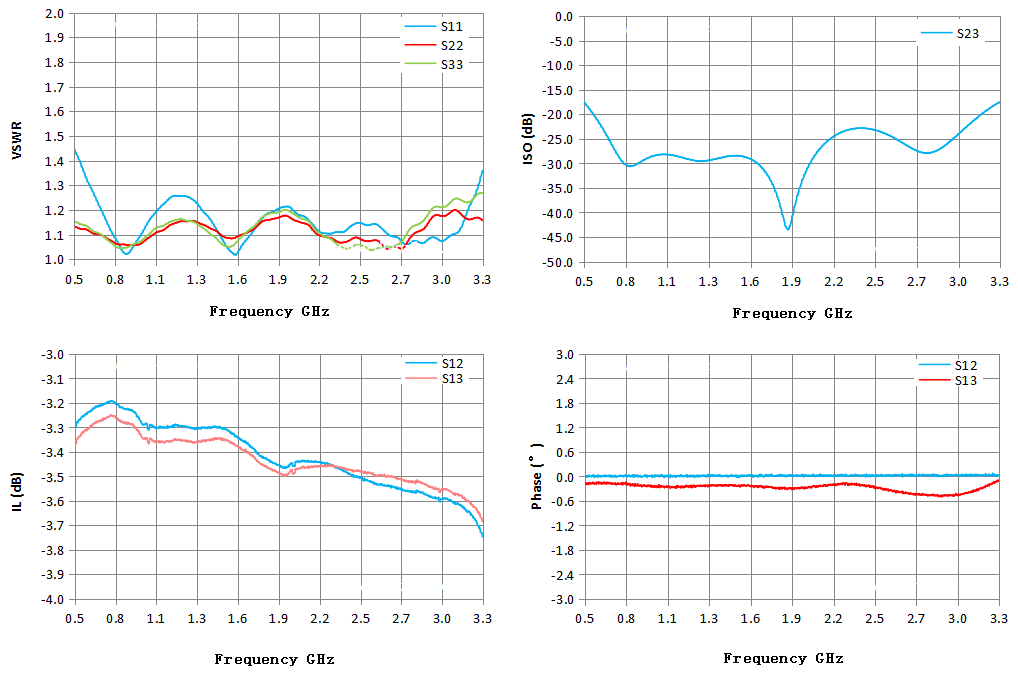

| Frequency GHz | S11 驻波 | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 损耗 dB | S23 隔离 dB | S12 相位 ° | S13 相位 ° |
| 0.50 | 1.45 | 1.13 | 1.15 | -3.31 | -3.38 | -17.55 | 0.00 | -0.18 |
| 0.70 | 1.18 | 1.09 | 1.09 | -3.21 | -3.27 | -26.85 | 0.01 | -0.17 |
| 0.90 | 1.04 | 1.06 | 1.06 | -3.24 | -3.29 | -29.40 | 0.01 | -0.21 |
| 1.10 | 1.22 | 1.12 | 1.13 | -3.30 | -3.36 | -28.35 | 0.00 | -0.26 |
| 1.30 | 1.25 | 1.16 | 1.15 | -3.30 | -3.36 | -29.54 | 0.02 | -0.22 |
| 1.50 | 1.10 | 1.10 | 1.07 | -3.30 | -3.35 | -28.45 | 0.02 | -0.21 |
| 1.70 | 1.09 | 1.11 | 1.12 | -3.38 | -3.41 | -30.94 | 0.00 | -0.26 |
| 1.90 | 1.20 | 1.17 | 1.19 | -3.45 | -3.49 | -41.04 | 0.02 | -0.29 |
| 2.10 | 1.16 | 1.14 | 1.16 | -3.44 | -3.46 | -26.62 | 0.01 | -0.23 |
| 2.30 | 1.11 | 1.07 | 1.06 | -3.46 | -3.46 | -23.04 | 0.03 | -0.20 |
| 2.50 | 1.14 | 1.07 | 1.05 | -3.51 | -3.49 | -23.59 | 0.01 | -0.30 |
| 2.70 | 1.09 | 1.05 | 1.05 | -3.55 | -3.51 | -26.82 | 0.05 | -0.41 |
| 2.90 | 1.07 | 1.12 | 1.16 | -3.57 | -3.53 | -26.96 | 0.00 | -0.50 |
| 3.10 | 1.10 | 1.20 | 1.24 | -3.61 | -3.57 | -21.90 | 0.02 | -0.39 |
| 3.30 | 1.36 | 1.16 | 1.27 | -3.75 | -3.68 | -17.49 | 0.04 | -0.08 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
